Ручка съёмная сборная ГОСТ 20933-75.
Полностью параметрическая модель, выполненная для библиотеки (в библиотеке Компаса v20 и v21 её нет).
Ручка предназначена для малых пресс-форм ручного разъёма.

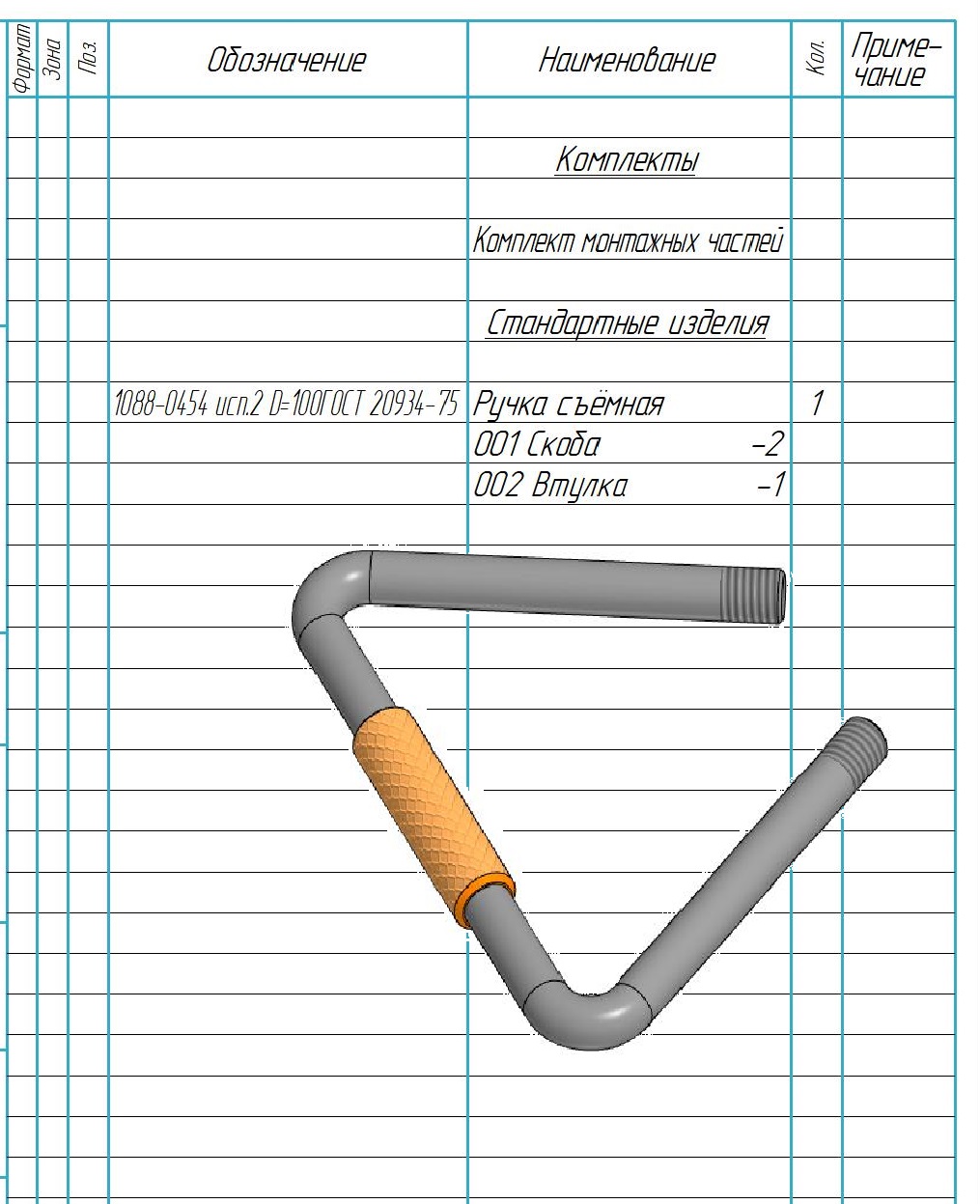

Модель выполнена одним файлом в двух исполнениях со всеми типоразмерами и обозначениями согласно вышеупомянутого госта. Обозначение и наименование загружаются в спецификацию сборок, как на примере картинки скриншота. Типоразмер вводится через таблицу переменных, плюс добавлен диаметр прутка d6 (не по госту, но часто используемый).
- Главная -
- Чертежи -
- Промышленность -
- Металлургия -
- Литейное производство и пресс-формы -
- Параметрическая модель - Ручка съёмная сборная ГОСТ 20933-75
Параметрическая модель - Ручка съёмная сборная ГОСТ 20933-75
0
1
42
0
0
30
Автор
Александр
Дата
02.07.2023
Язык
Русский
Состав
Параметрическая 3D модель одной деталью.
Софт
КОМПАС-3D 20
Как открыть?
Содержимое архива
-
Ручка съёмная сборная ГОСТ 20933-75.m3d
