Параметрическая подсборка хвостовика толкателей для пресс-форм.
Параметрическая подсборка хвостовика толкателей для пресс-форм.

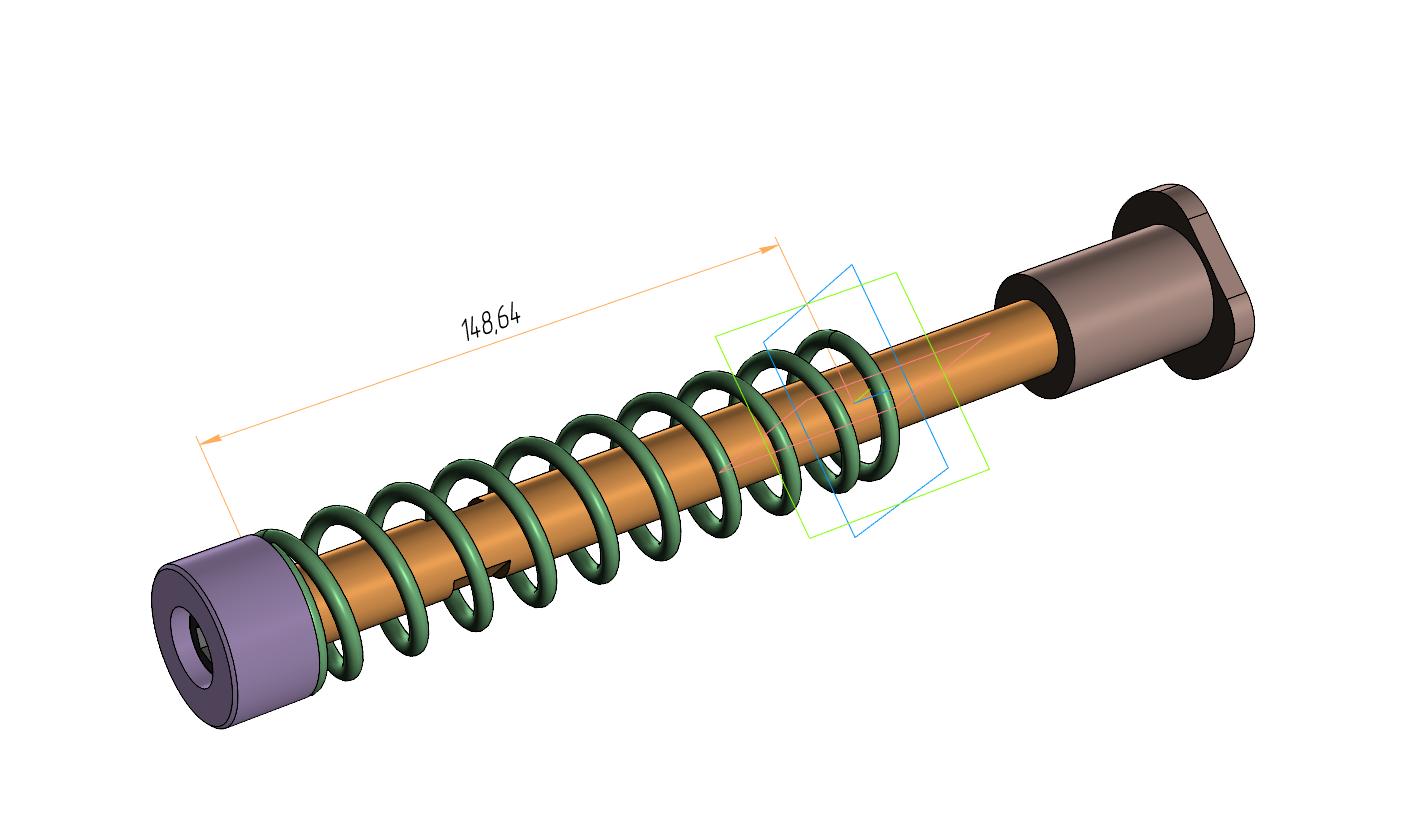

Подсборка состоит из локальных компонентов (деталей) в одном файле. Компоненты в подсборке, кроме пружины, управляются параметрами резьбы (m) и длиной этих деталей (в комментариях в окне переменных всё расписано).
Параметры для пружины - это внешний диаметр пружины, диаметр проволоки и количество рабочих витков подбираются индивидуально по ГОСТовским таблицам. Можно создать свою таблицу переменных и подключить к подсборке.
Размещать подсборку в сборку пакета плит пресс-формы рекомендуется по сопряжениям: Плоскость XY СК подсборки к опорной части пресс-формы, куда будет упираться пружина, а верхняя часть хвостовика или втулки - к плитам толкателей (также, само собой, соосность и прочие сопряжения). Также можно в сборке пресс-формы подбирать параметры хвостовика.
Детали стандартные, взяты мной из каталога FCPK.
Состав: Параметрическая 3D Сборка.
Софт: КОМПАС-3D 20
