Параметрические стержневые ящики

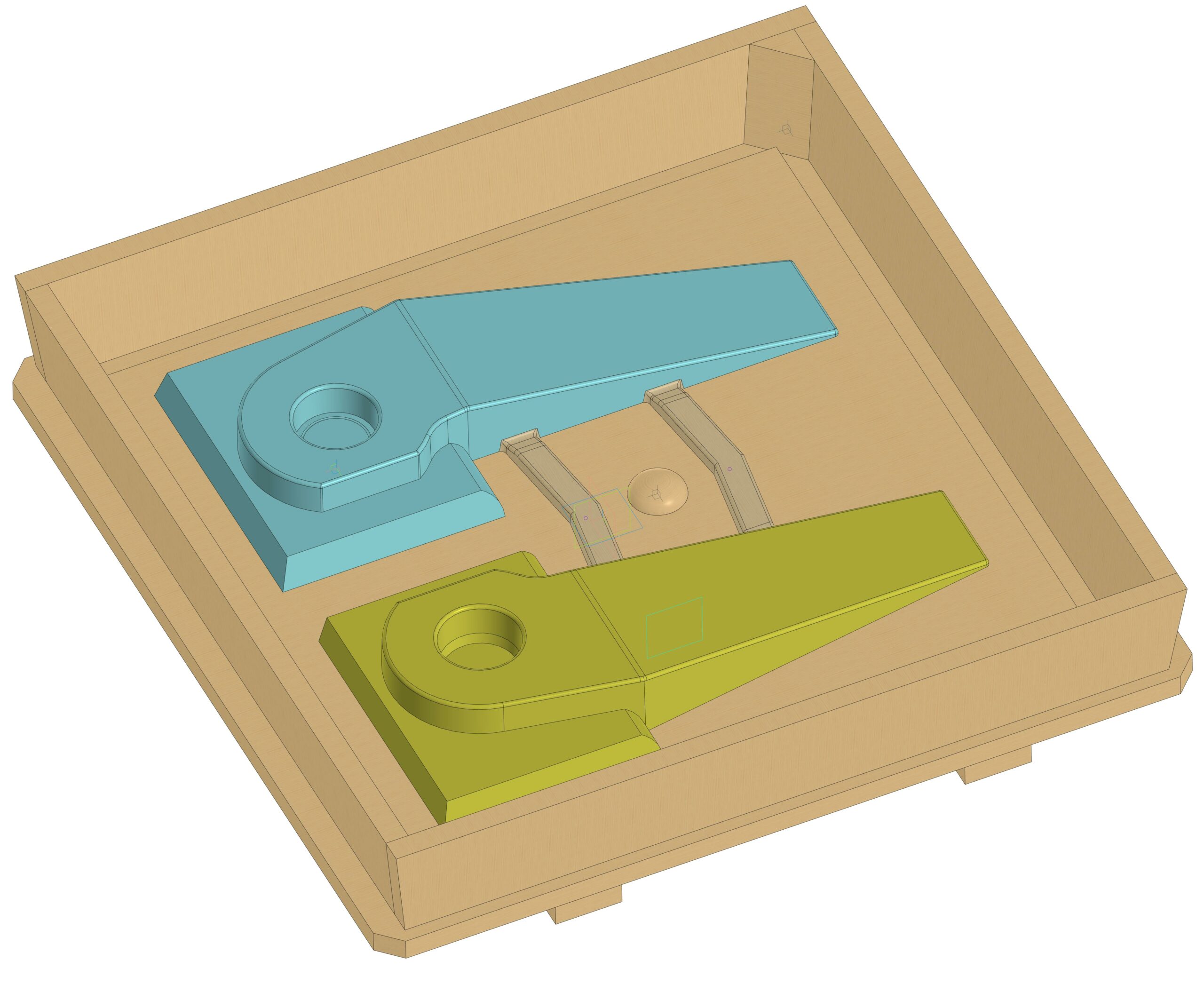

Полностью параметрический деревяный стержневой ящик верха и низа, прямоугольной формы. К стержневому ящику даётся модель питателя и литниковый ход.
Модели "Проушина понтона" мной выкладывается как образец (пример) для расположения моделей в ящике с подключением литниковой системы, и на их месте может быть любая другая модель.
В модели "Проушина понтона" имеется поднутренние, а значит мной выкладывается ещё и ящик на знак (вставку). К ящику прилагаются модели стандартных изделий из собственной библиотеки.
Модели "Проушина понтона" выполняются мной одной моделью с исполнениями: первая - Основная (Родитель), она же Отливка; остальные модели верха, низа (с заложеной усадкой) и знак(вставка) для ящика под знак.
Также имеется технологическая сборка для проверки зазоров знака в опоках.
В состав работы включаются спецификации и некоторые чертежи. Все модели параметрические и в основном редактируются параметрами.
Состав: Параметрические 3D Модели и сборки.
Софт: КОМПАС-3D 20
