Пескострельная машина L20

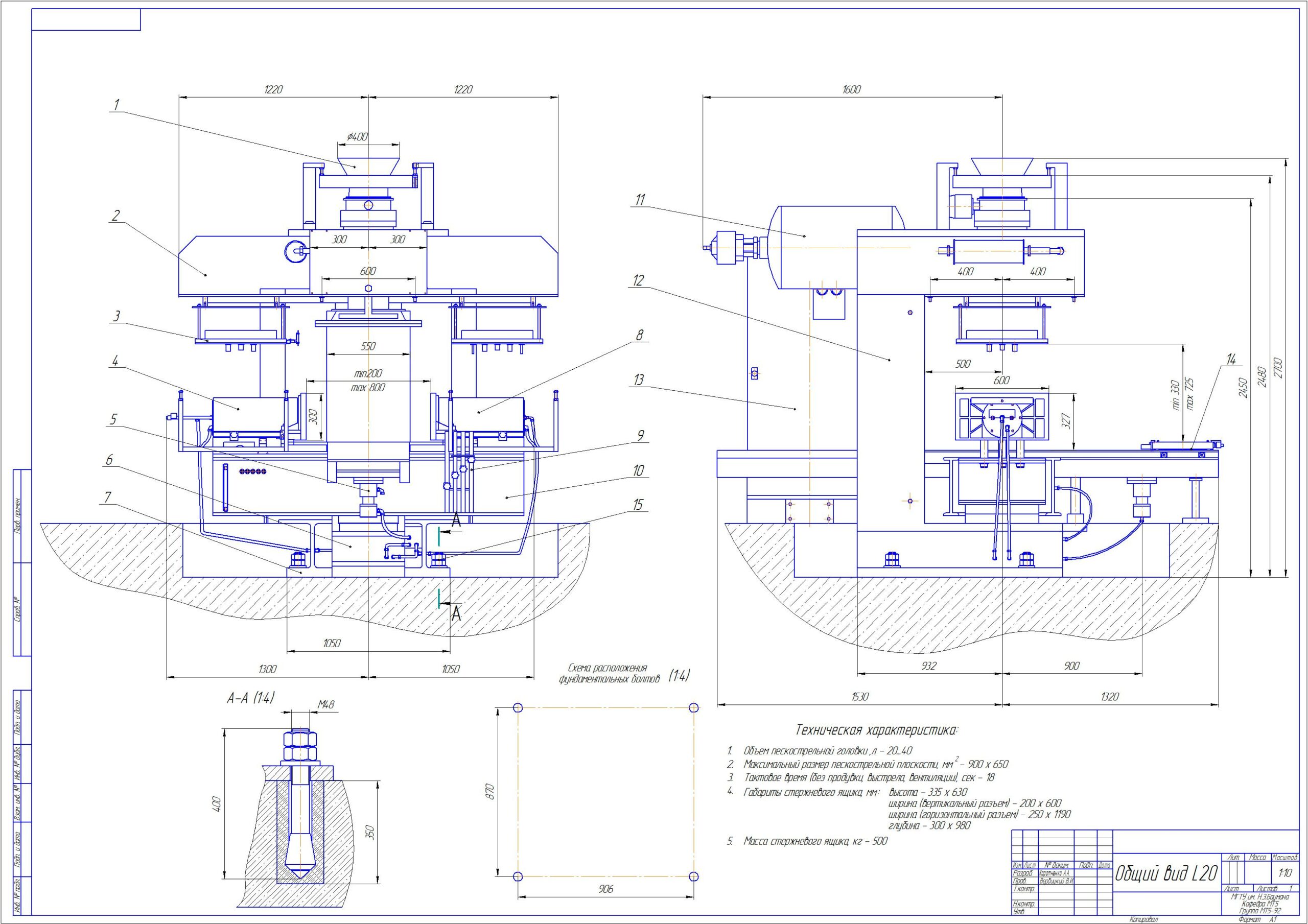

Чертеж общего вида пескострельной машины L20
Исходные данные: пескострельный процесс, объем пескострельной головки 20 литров.
В данной работе была спроектирована пескострельная машина, которая служит для изготовления литейных стержней.
Графическая часть содержит общий вид машины.

Техническая характеристика:
Объем пескострельной головки ,л - 20...40
Максимальный размер пескострельной плоскости, мм - 900 x 650
Тактовое время (без продувки, выстрела, вентиляции), сек - 18
Габариты стержневого ящика, мм: высота - 335 x 630
ширина (вертикальный разъем) - 200 x 600
ширина (горизонтальный разъем) - 250 x 1190
глубина - 300 x 980
Масса стержневого ящика, кг - 500

Состав: Вид общий (ВО), Спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:
Стержневая машина/
Стержневая машина/Пояснительная записка.doc
Стержневая машина/Спецификация.cdw
Стержневая машина/Общий вид L20.cdw
