Пресс-форма для литья под давлением дет."Каркас"

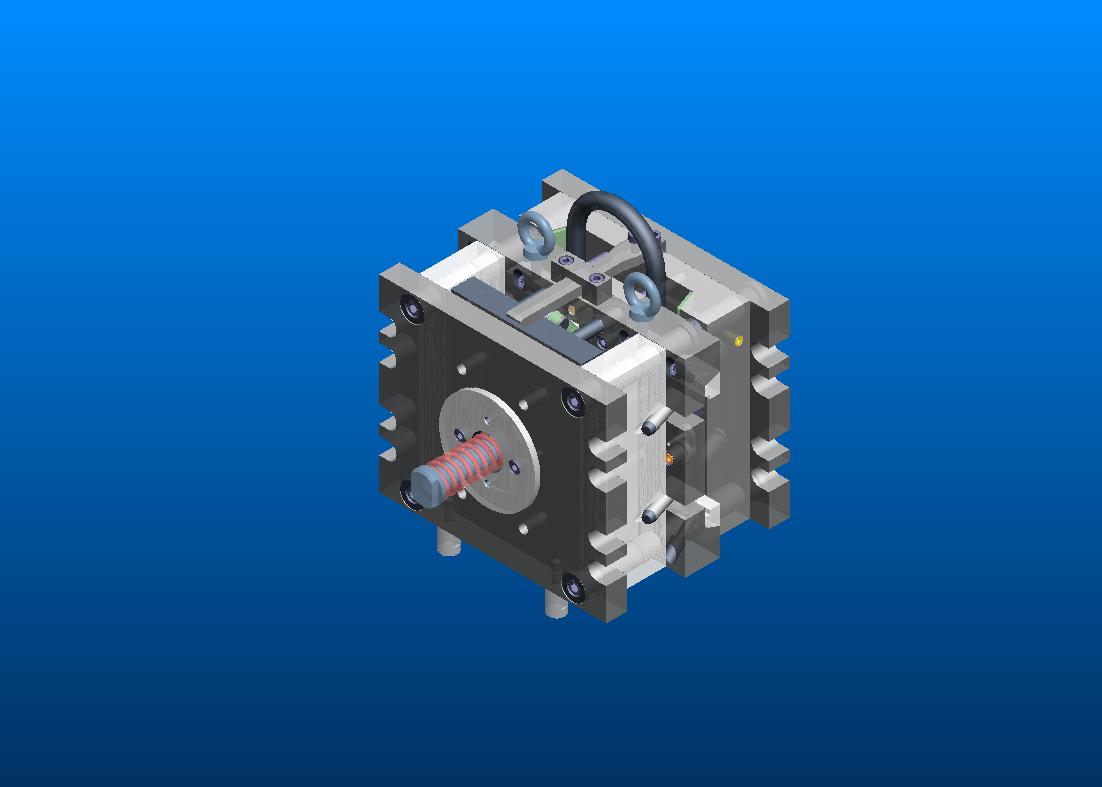

Пресс-форма для дет. "Каркас" предназначена для литья под давлением упомянутой детали, которая служит для изготовления слаботочных трансформаторов и дросселей на базе ферритового сердечника Ш-образной формы сечением 7х7.

Состав: 3D Сборка с 3D моделями деталей Язык документа

Софт: Pro/Engineer Wildfire WF5

Файлы:

Каталог / Промышленность / Металлургия / Литейное производство и пресс-формы / Пресс-форма для литья под давлением дет."Каркас"

PF88347_для_каркаса_7x7
PF88347_для_каркаса_7x7\347_00_moule_for_karkas7x7.asm.1
PF88347_для_каркаса_7x7\347_01_porte_matrice.prt.1
PF88347_для_каркаса_7x7\347_02_plongeur.prt.1
PF88347_для_каркаса_7x7\347_03_support.prt.1
PF88347_для_каркаса_7x7\347_04_plaque_fermer.prt.1
PF88347_для_каркаса_7x7\347_05_semelle.prt.1
PF88347_для_каркаса_7x7\347_06_buse_d_injection.prt.1
PF88347_для_каркаса_7x7\347_07_anneau_centrage.prt.1
PF88347_для_каркаса_7x7\347_08_plaque_d_usure.prt.1
PF88347_для_каркаса_7x7\347_09_doigt_demoulage.prt.1
PF88347_для_каркаса_7x7\347_10_colonne_guidage.prt.1
PF88347_для_каркаса_7x7\347_11_douille_centrage.prt.1
PF88347_для_каркаса_7x7\347_12_rondelle.prt.1
PF88347_для_каркаса_7x7\347_13_raccord.prt.1
PF88347_для_каркаса_7x7\347_14_bouchon_m8.prt.1
PF88347_для_каркаса_7x7\347_15_raccord.prt.1
PF88347_для_каркаса_7x7\347_16_plaque_support.prt.1
PF88347_для_каркаса_7x7\347_17_douille_guid.prt.1
PF88347_для_каркаса_7x7\347_18_glissiere.prt.1
PF88347_для_каркаса_7x7\347_19_znak.prt.1
PF88347_для_каркаса_7x7\347_20_base_tiroir.prt.1
PF88347_для_каркаса_7x7\347_21_douille_centr.prt.1
PF88347_для_каркаса_7x7\347_22_tasseau.prt.1
PF88347_для_каркаса_7x7\347_23_douille_centrage.prt.1
PF88347_для_каркаса_7x7\347_24_semelle.prt.1
PF88347_для_каркаса_7x7\347_25_coulisse.prt.1
PF88347_для_каркаса_7x7\347_26_fiksator.prt.1
PF88347_для_каркаса_7x7\347_27_plaque_ejectrice.prt.1
PF88347_для_каркаса_7x7\347_28_plaque.prt.1
PF88347_для_каркаса_7x7\347_29_fiksed_disk.prt.1
PF88347_для_каркаса_7x7\347_30_ejecteur_centr.prt.1
PF88347_для_каркаса_7x7\347_31_ejecteur.prt.1
PF88347_для_каркаса_7x7\347_32_ejecteur.prt.1
PF88347_для_каркаса_7x7\347_33_douille_guidage.prt.1
PF88347_для_каркаса_7x7\347_34_colone_guidage.prt.1
PF88347_для_каркаса_7x7\347_35_colone_de_butee.prt.1
PF88347_для_каркаса_7x7\347_36_hvostovik.prt.1
PF88347_для_каркаса_7x7\347_37_prugina_psgat.prt.1
PF88347_для_каркаса_7x7\347_38_disk_de_butee.prt.1
PF88347_для_каркаса_7x7\347_39_anneau_centrage.prt.1
PF88347_для_каркаса_7x7\347_40_blok_tiroir.prt.1
PF88347_для_каркаса_7x7\347_41_blok_tiroir.prt.1
PF88347_для_каркаса_7x7\347_42_blok_tiroir.prt.1
PF88347_для_каркаса_7x7\347_43_blok_tiroir.prt.1
PF88347_для_каркаса_7x7\347_44_prugina_sgat.prt.1
PF88347_для_каркаса_7x7\347_45_probka_fiksat.prt.1
PF88347_для_каркаса_7x7\347_46_korpus_fix.prt.1
PF88347_для_каркаса_7x7\347_47_shaiba_fix.prt.1
PF88347_для_каркаса_7x7\347_48_moitie_matrice.prt.1
PF88347_для_каркаса_7x7\347_49_moitie_matrice.prt.1
PF88347_для_каркаса_7x7\347_50_moitie_matrice.prt.1
PF88347_для_каркаса_7x7\347_51_moitie_matrice.prt.1
PF88347_для_каркаса_7x7\347_52_moitie_matrice.prt.1
PF88347_для_каркаса_7x7\347_53_moitie_matrice.prt.1
PF88347_для_каркаса_7x7\347_54_support.prt.1
PF88347_для_каркаса_7x7\347_55_manivelle.prt.1
PF88347_для_каркаса_7x7\347_56_arbre.prt.1
PF88347_для_каркаса_7x7\347_57_doulle_manivel.prt.1
PF88347_для_каркаса_7x7\347_58_loquet.prt.1
PF88347_для_каркаса_7x7\347_59_appui.prt.1
PF88347_для_каркаса_7x7\347_60_appui.prt.1
PF88347_для_каркаса_7x7\347_61_ejecteur_contr.prt.1
PF88347_для_каркаса_7x7\347_62_contrexpression.prt.1
PF88347_для_каркаса_7x7\347_63_appui.prt.1
PF88347_для_каркаса_7x7\347_64_trubka.prt.1
PF88347_для_каркаса_7x7\kolcostop_nar_13940-68.prt.1
PF88347_для_каркаса_7x7\kolcostop_nar_13940-68_d10.xpr
PF88347_для_каркаса_7x7\matrice.prt.1
PF88347_для_каркаса_7x7\PF88347_для_каркаса_7.idx
PF88347_для_каркаса_7x7\rym-bolt-gost-4751-73.prt.1
PF88347_для_каркаса_7x7\rym-bolt-m10.xpr
PF88347_для_каркаса_7x7\shtift-10-45.xpr
PF88347_для_каркаса_7x7\shtift-10-50.xpr
PF88347_для_каркаса_7x7\shtift-6-25.xpr
PF88347_для_каркаса_7x7\shtift-8-35.xpr
PF88347_для_каркаса_7x7\shtift-gost-3128-70.prt.1
PF88347_для_каркаса_7x7\v-pot-m5-16.xpr
PF88347_для_каркаса_7x7\vint-potay-gost-17475-80.prt.1
PF88347_для_каркаса_7x7\vint_6vn11738-84.prt.1
PF88347_для_каркаса_7x7\vint_6vn11738-84_m10xl60.xpr
PF88347_для_каркаса_7x7\vint_6vn11738-84_m10xl80.xpr
PF88347_для_каркаса_7x7\vint_6vn11738-84_m8xl16.xpr
PF88347_для_каркаса_7x7\vint_6vn11738-84_m8xl20.xpr
PF88347_для_каркаса_7x7\vint_6vn11738-84_m8xl30.xpr
PF88347_для_каркаса_7x7\vint_6vn11738-84_m8xl35.xpr
