Пресс-форма для термопресса (Винт поджимной 8шт.)

Пресс-форма автоматического термопресса предназначена для изготовления винтов различных размеров, изготавливается одновременно 8 шт.

Состав: Модель одной деталью, чертежи

Софт: КОМПАС-3D 20

Файлы:

Каталог
Промышленность
Металлургия
Литейное производство и пресс-формы
Пресс-форма для термопресса (Винт поджимной 8шт.)

Сборка матриц.jpg

знак ф 3.2.m3d

Сборка матрица.a3d

Форма резьбы.m3d

Шайба.m3d


чертежи/

чертежи/знак ф5,5 — копия.cdw

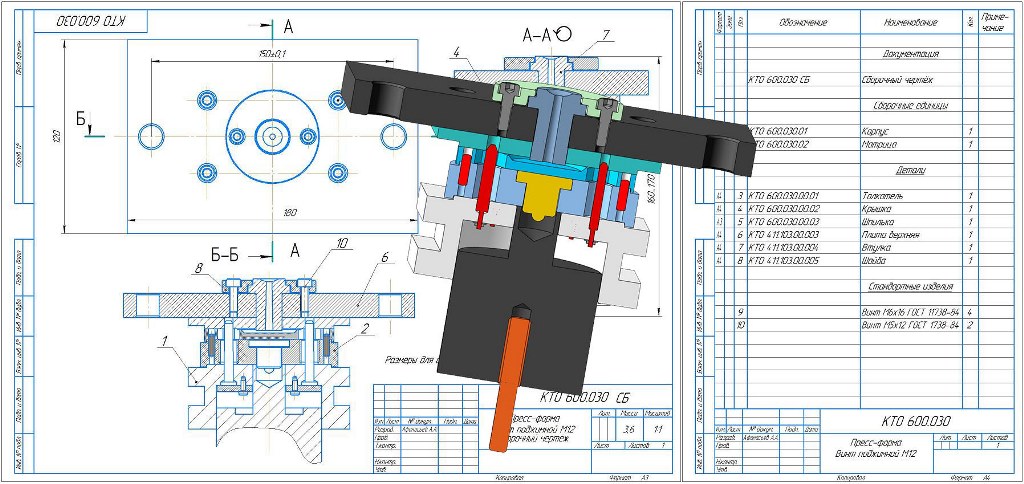

чертежи/Копус Сборочный чертёж .cdw

чертежи/Крышка _ КТО 600.030.00.07.cdw

чертежи/Матрица 1.cdw

чертежи/Шайба _ КТО411.103.00.005.cdw

чертежи/Знак 4 _ КТО 600.030.00.07.cdw

чертежи/Плита поджимная _ КТО 600.030.00.008.cdw

чертежи/знак ф5,5.cdw

чертежи/Знак 4 _ КТО 600.030.00.07 — копия.cdw

чертежи/Плита верхняя _ КТО411.103.00.003.cdw

чертежи/Матрица _ КТО 600.030.01.cdw

чертежи/Толкатель _ КТО 600.030.04.cdw

чертежи/Корпус.cdw

чертежи/Втулка _ КТО411.103.00.004.cdw

чертежи/Извлекатель _ КТО 600.030.05.cdw

чертежи/Матрица Сборочный чертёж _ КТО 600.030.02 СБ.cdw

чертежи/Пресс-форма Винт поджимной М12 Сборочный чертёж _ КТО 600.030 СБ.cdw

чертежи/Шпилька _ КТО 600.030.00.07.cdw

крепление толкателя.m3d

Форма под ключ.jpg

Сборка корпус.a3d

Корпус.m3d

знак ф 5.m3d

винт прессформы.m3d

Технологическая сборка.t3d

Пресс-форма винт поджимной М12.igs

знак.m3d

плита верхняя.m3d

Форма резьбы.jpg

Пресс-форма Винт М12/

Пресс-форма Винт М12/Матрица.jpg

Пресс-форма Винт М12/2021-09-02_14-53-07.png

Пресс-форма Винт М12/2021-09-02_14-51-55.png

крышка питателя.m3d

Пресс-форма Винт поджимной М12 Сборочный чертёж _ КТО 600.030 СБ.cdw

извлекатель.m3d

знак ф.55.m3d


Шпилька.m3d

Втулка литниковая.m3d

Форма под ключ.m3d

излекатель.m3d
