Пресс-форма на рычаг по выплавляемым моделям для стального точного литья.

Пресс-форма на рычаг по выплавляемым моделям для стального точного литья.

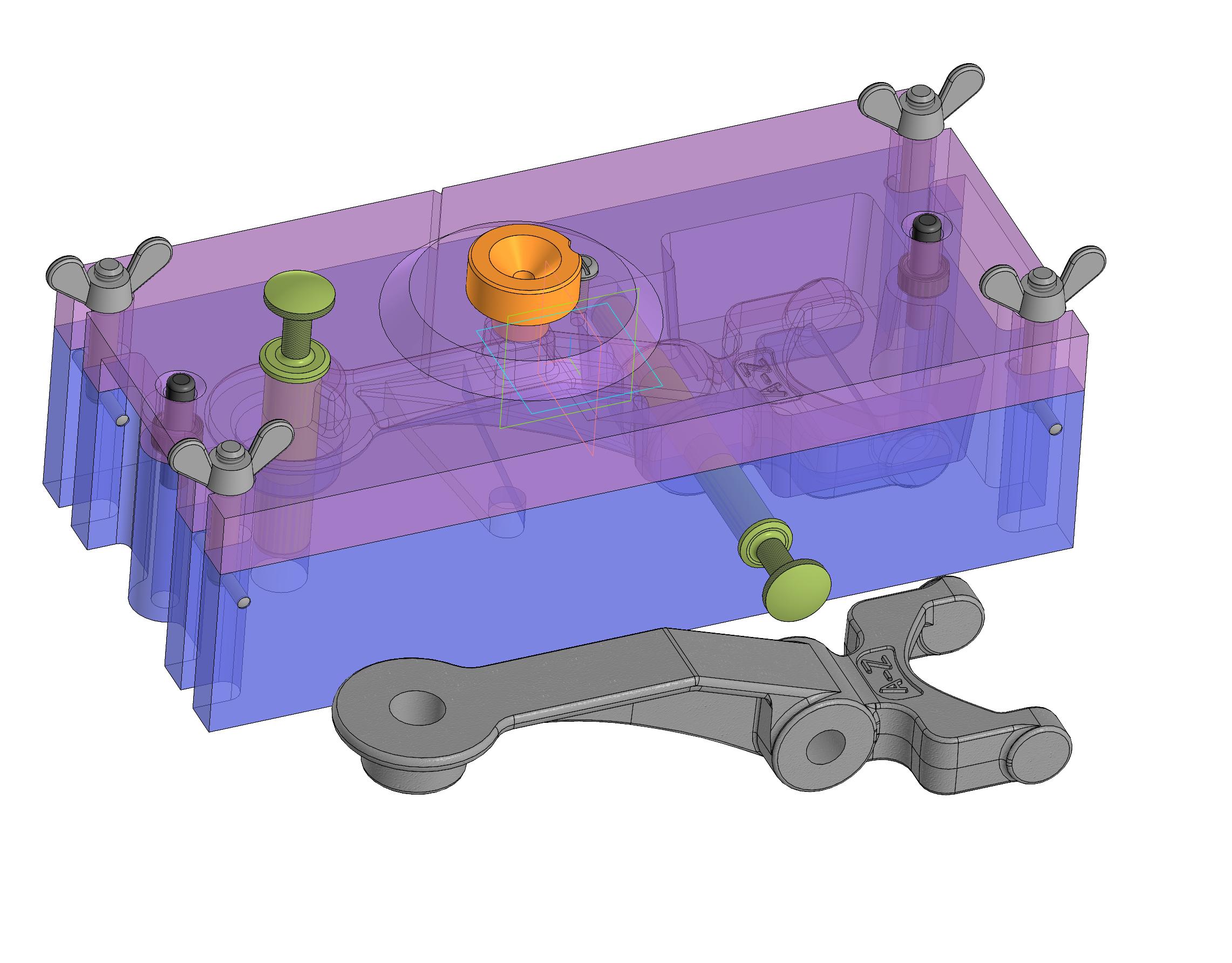

Рычаг - это деталь ткацкого станка, идущая по программе импортозамещения. В состав работы входит как оригинальная, так и переработанная деталь отливки. Прочностные расчёты не входят.

Пресс-форма

Автор

Александр

Дата

26.08.2023

Язык

Русский

Состав

Параметрические 3D Модели, сборка, чертежи.

Софт

КОМПАС-3D 20 Как открыть?

Содержимое архива

Пресс-форма 0483-6175
- 0483-6175_Полуматрицы.m3d
- Винт специальный.m3d
- Втулка литниковая.m3d
- Колонка+втулка.m3d
- Рычаг- Отливка СП12.03.101.m3d
- Сборка _ 0483-6175.a3d
- Стержень 0483_6175.m3d
- Чертежи
  - 0486-6175-06 - Колонка.cdw
  - Винт специальный_0483-6175.cdw
  - Втулка колонки _ 0483-6175-08.cdw
  - Втулка литниковая _ 0483-6175-03.cdw
  - Полуматрица верхняя _ 0483-6175-02 (1).cdw
  - Полуматрица нижняя _ 0483-6175-01.cdw
  - Рычаг- Отливка _ СП12.03.101.cdw
  - Сборка _ 0483-6175.cdw
  - Спецификация сборки 0483-6175.spw
  - Стержень _ 0483-6175-04.cdw
  - Стержень _ 0483-6175-05.cdw
ja60-52-027.drw.6
ja60-52-027.prt.4
ja60-52-027.prt.m3d
СП12.03.101 Рычаг.pdf
Технологическая сборка.t3d
