Пресс-форма на шприц-пресс для отливки башмака пальца косильного агрегата

Пресс-форма на шприц-пресс для отливки башмака пальца косильного агрегата комбайна

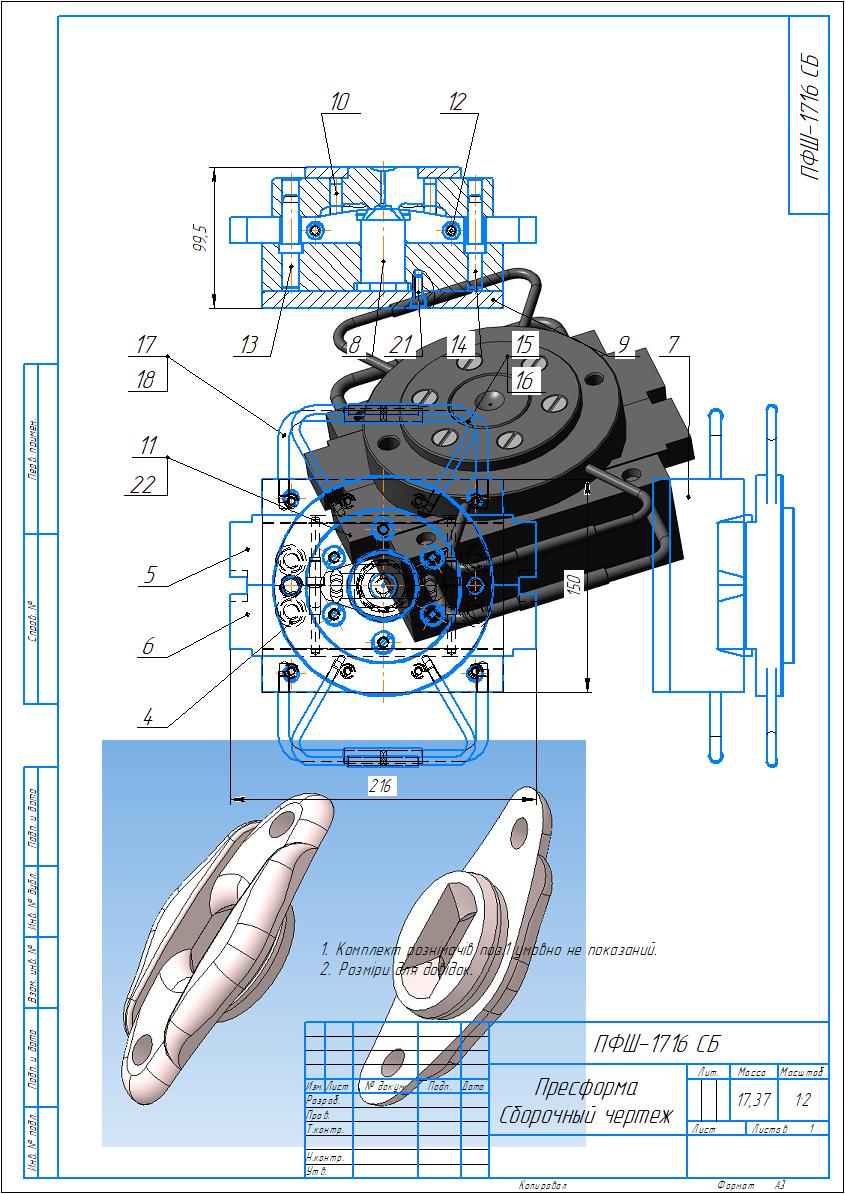

Состав: 3D сборка , чертежи , модели

Софт: КОМПАС-3D 16

Файлы:
