Пресс-форма на Замок заземлителя ГОСТ 16556-81

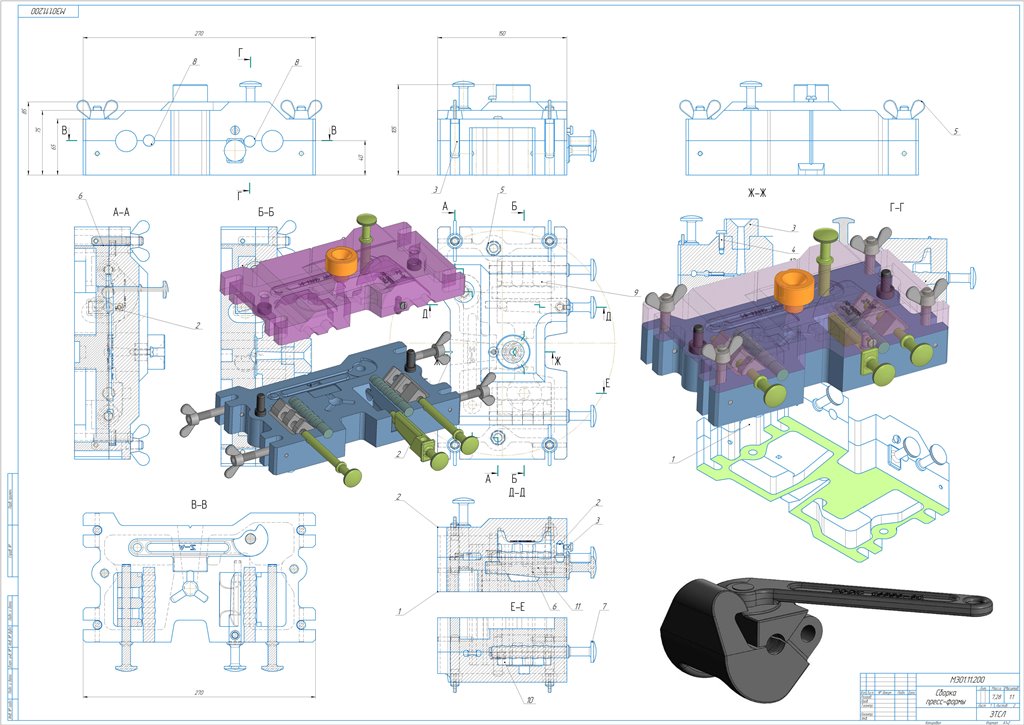

Пресс-форма по выплавляемым моделям для точного стального литья на замок заземлителя для передвижных электроустановок ГОСТ 16556-81. Пресс-форма трёхгнёздная на три детали - это нижняя и верхняя части замка и рукоятка.
В состав работы входят: 3d Модели и их сборки, пресс-формы и детали отливок; чертежи и step-файл сборки пресс-формы.
Все модели параметрические.

Состав: Параметрические 3d Модели и Сборки.

Софт: КОМПАС-3D 20

Файлы:
gost_16556-81_2006.pdf
STEP/Сборка пресс-формы МЭ01.11.200.stp
Винт специальный.m3d
Вставка 001.m3d
Вставка_стержень _ 002-01.m3d
Втулка литниковая.m3d
Знак.m3d
Колонка+втулка.m3d
Модели замка МЭ01.11.202_203.m3d
МЭ01.11.200 Полуматрицы.m3d
Рукоятка МЭ01.11.204.m3d
Сборка замка.a3d
Сборка пресс-формы МЭ01.11.200.a3d
Стержень.m3d
Чертежи/Винт специальный_ МЭ01.11.200-04.cdw
Чертежи/Вставка-стержен ь МЭ01.11.200-08.cdw
Чертежи/Вставки МЭ01.11.200-0910.cdw
Чертежи/Втулка колонки_ МЭ01.11.200-05.cdw
Чертежи/Замок в сборе _ ГОСТ 16556-81.cdw
Чертежи/Знак МЭ01.11.200-11.cdw
Чертежи/Колонка _ МЭ01.11.200-06.cdw
Чертежи/МЭ01.11.200-03_Втулка литниковая_.m3d.cdw
Чертежи/Полуматрица верха МЭ01.11.200.cdw
Чертежи/Полуматрица низа МЭ01.11.200.cdw
Чертежи/Сборка замка.png
Чертежи/Сборка пресс-формы _ МЭ01.11.200.cdw
Чертежи/Спецификация МЭ01.11.200.spw
Чертежи/Стержень_ МЭ01.11.200-07 и 12.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
