Прессформа для кронштейна водосточных желобов

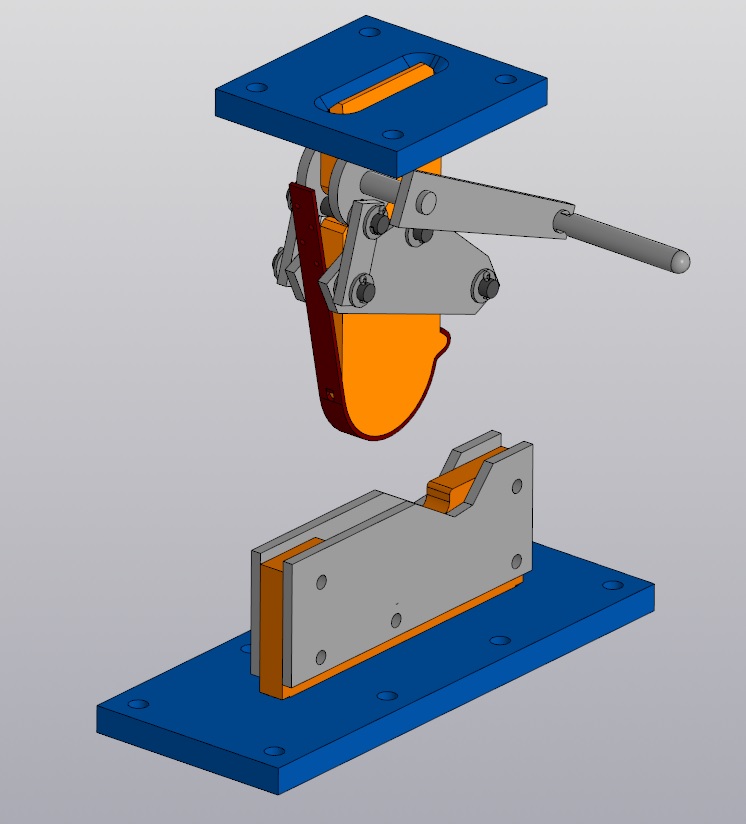

Твердотельная модель-сборка и деталировка прессформы выполненная в Компас 20 версии. Формирует из полосы кронштейн для водоотливного желоба-ф120мм

Состав: 3Д Сборка

Софт: КОМПАС-3D 20

Файлы:

Кронштейн КрВСС 001 маштаб/Боковина _ ПрКрВСС 01.20000.3.m3d

Кронштейн КрВСС 001 маштаб/Вал 3 _ ПрКрВСС 01.30000.00СБ.a3d

Кронштейн КрВСС 001 маштаб/Вал ручки _ ПрКрВСС 01.30000.02.m3d

Кронштейн КрВСС 001 маштаб/Деталь _ ПрКрВСС 01.30000.00СБ.a3d

Кронштейн КрВСС 001 маштаб/Диск _ ПрКрВСС 01.30000.01.m3d

Кронштейн КрВСС 001 маштаб/Зажим _ ПрКрВСС 01.21000.00СБ.a3d

Кронштейн КрВСС 001 маштаб/Кронштейн _ КрВСС 001.m3d

Кронштейн КрВСС 001 маштаб/Матрица _ ПрКрВСС 01.20000.00СБ.a3d

Кронштейн КрВСС 001 маштаб/Ось _ ПрКрВСС 01.21000.01.m3d

Кронштейн КрВСС 001 маштаб/Пластина 1 _ ПрКрВСС 01.10000.01.m3d

Кронштейн КрВСС 001 маштаб/Пластина 1 _ ПрКрВСС 01.11000.01.m3d

Кронштейн КрВСС 001 маштаб/Пластина 2 _ ПрКрВСС 01.20000.01.m3d

Кронштейн КрВСС 001 маштаб/Прессформа _ ПрКрВСС 01.00000.00СБ.a3d

Кронштейн КрВСС 001 маштаб/Пружина 266мм.m3d

Кронштейн КрВСС 001 маштаб/Пуансон _ ПрКрВСС 01.10000.00СБ.a3d

Кронштейн КрВСС 001 маштаб/Рычаг1 _ ПрКрВСС 01.11000.00СБ.a3d

Кронштейн КрВСС 001 маштаб/Рычаг3 _ ПрКрВСС 01.30000.03.m3d

Кронштейн КрВСС 001 маштаб/Тяга _ ПрКрВСС 01.00000.01.m3d

Кронштейн КрВСС 001 маштаб/Фланец _ ПрКрВСС 01.10000.02.m3d

Кронштейн КрВСС 001 маштаб/Фланец _ ПрКрВСС 01.20000.01.m3d

Кронштейн КрВСС 001 маштаб/Фланец _ ПрКрВСС 02.10000.02.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
