Прессформа на ЗЧ Ланос (проставка задняя, опора передняя, опора нижняя левая, правая)

Прессорма 4х местная (алюминий) для литья комплекта запчастей на автомобиль Ланос (проставка задняя, опора передняя, опора нижняя правая и левая).

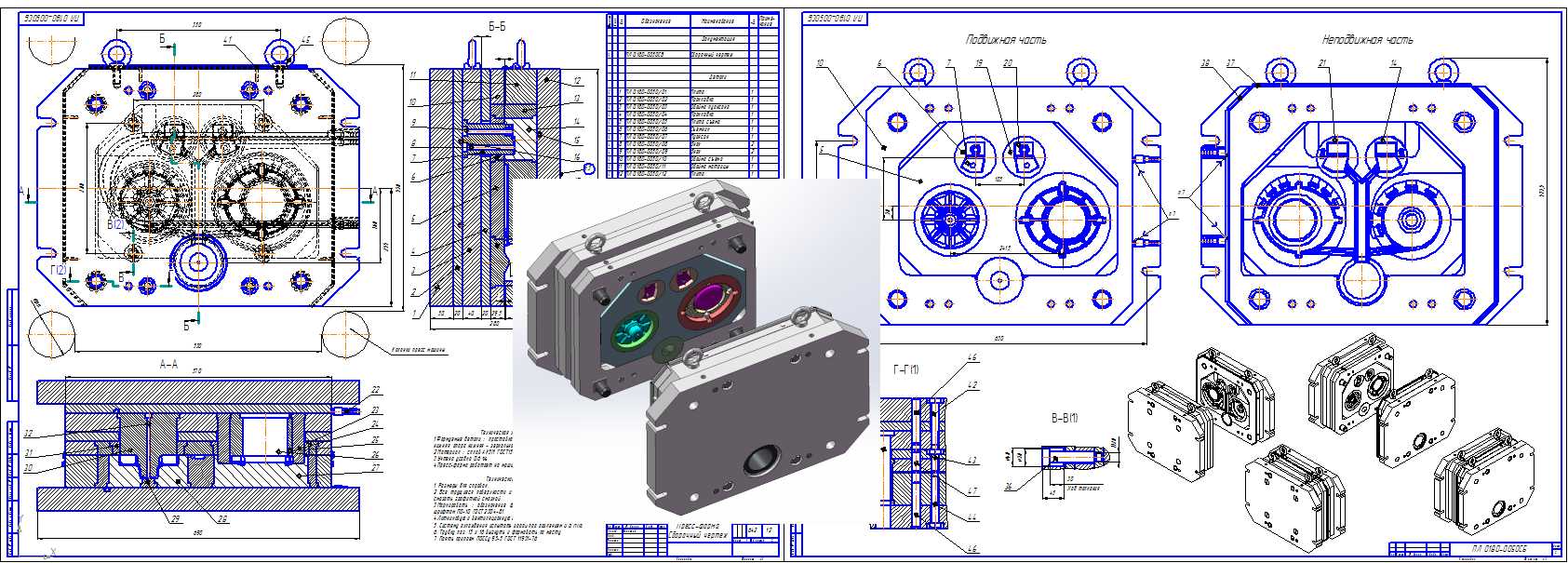

Состав: Сборочный чертеж (спецификация на теле чертежа), деталировка, 3D сборка Язык документа

Софт: КОМПАС-3D 2013

Каталог / Промышленность / Металлургия / Литейное производство и пресс-формы / Прессформа на ЗЧ Ланос (проставка задняя, опора передняя, опора нижняя левая, правая)

Просмотр файлов
01 Плита.cdw
02 прокладка.CDW
03 обойма пуансона.cdw
04 прокладка.CDW
05 Плита съема.cdw
06 Съемник.cdw
07 Пуансон.cdw
08 Знак.cdw
09 Знак.cdw
10 обойма съема.cdw
11 обойма матрицы.cdw
12 Плита.cdw
13 матрица.cdw
14 матрица.cdw
17 ᥪ (4).cdw
18 Втулка литниковая.cdw
22 Ниппель.cdw
23 Съемник.cdw
24 Знак.cdw
25 пуансон.cdw
26 Знак.cdw
27 матрица.cdw
28- матрица.cdw
29 Знак.cdw
30 Пуансон.cdw
31 Съемник.cdw
32 Знак.cdw
33 колонка.cdw
34 втулка направляющая.cdw
36 толкатель.cdw
37 Щиток2.cdw
38 Щиток.cdw
прессформа СБ.cdw
схема заполнения.swf
Опора нижняя .jpg
Опора передняя1.jpg
Проставка задняя1.jpg
3D\Прессформа_на_ланос.IGS
3D
Опора передняя Ланос 001.jpg
