Проектирование формующей оснастки для изготовления рамки для фотографий

Санкт-Петербургский государственный технологический институт (технический университет)
Кафедра ОРПП (Оборудование и робототехника для переработки пластмасс)
Курсовой проект по учебной дисциплине: "Формующий инструмент"
На тему: Проектирование формующей оснастки для изготовления рамки для фотографий
Санкт-Петербург 2015

В данном проекте разработана форма с горячеканальной литниковой системой, которая обеспечивает так называемый «безлитниковый» способ литья.

Проектируемая форма имеет следующие габариты: 500х720 мм, изделие: объем одного изделия:V1= 26.9см3 объем 4-х изделий (по числу гнезд): V2= 107.6 см3 , материал–ударопрочный полистирол(УПС).

Курсовой проект содержит 2 листа формата А1, 4 листа формата А3, 5 листов формата А4 графической части, 14 станиц пояснительной записки.

Состав: Литьевая фориа (СБ), Спецификация, деталировка (матрица, пуансон, направляющая, плита -хвостовик, хвостовик, втулка, толкатель, плита толкателей) Язык документа

Софт: КОМПАС-3D 5.11R03

Файлы:

Каталог / Промышленность / Металлургия / Литейное производство и пресс-формы / Проектирование формующей оснастки для изготовления рамки для фотографий

Курсовой проект/
Курсовой проект/втулка!.cdw
Курсовой проект/Литьевая форма 1 лист!!.cdw
Курсовой проект/Литьевая форма 2 лист!.cdw

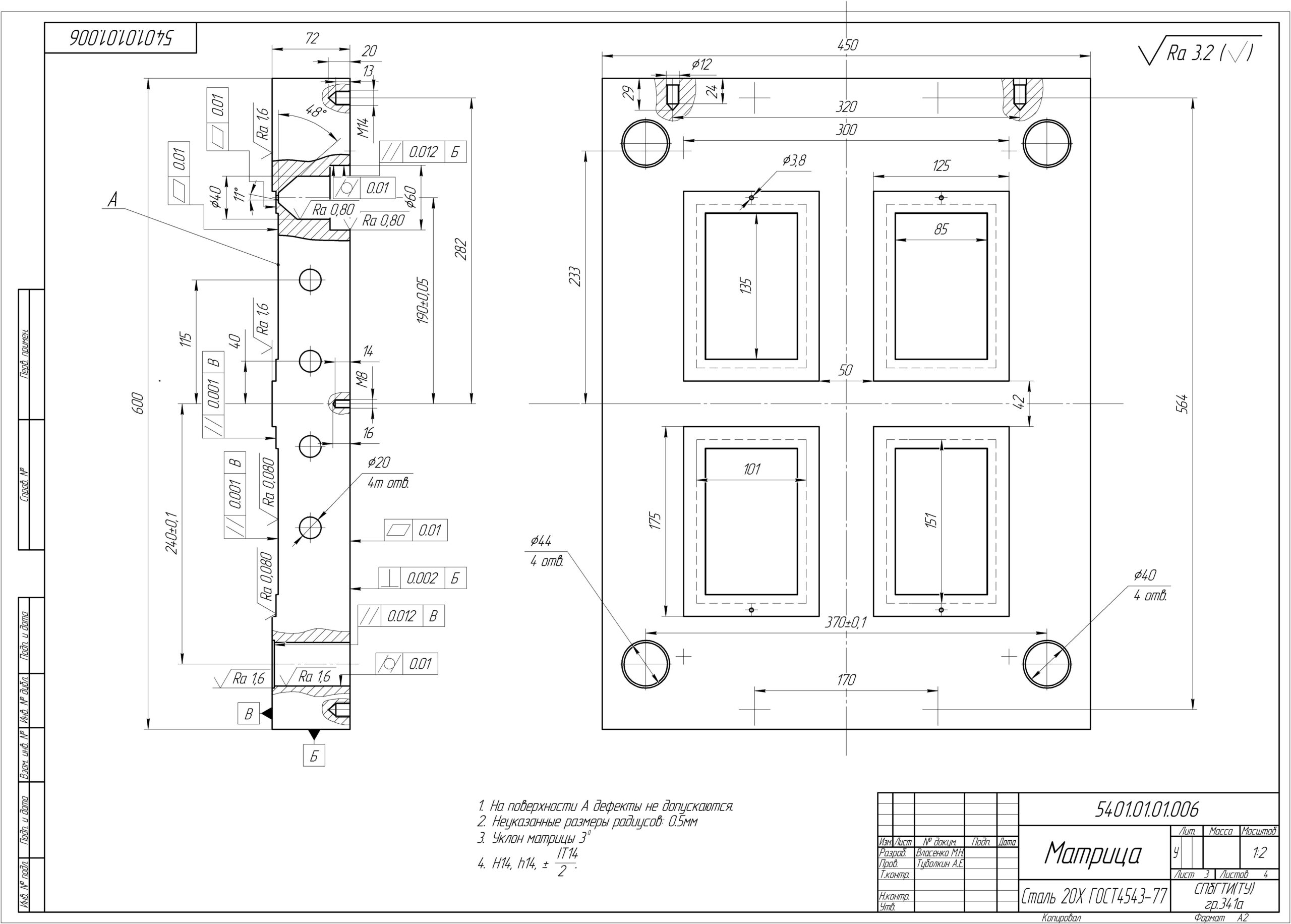

Курсовой проект/матрица!.cdw
Курсовой проект/направляющая!.cdw
Курсовой проект/плита хвостовик!.cdw
Курсовой проект/Проектирование формующей оснастки для изготовления рамки для фотографий.doc
Курсовой проект/пуансон!.cdw
Курсовой проект/Спецификация!.spw
Курсовой проект/толкатель!.cdw
Курсовой проект/тплита толкателей!!.cdw
Курсовой проект/хвостовик!.cdw
