Проектирование формы для литья под давлением детали «заглушка» из пластмассы

Южно-Уральский государственный университет
Кафедра обработки металлов давлением
Курсовой проект по дисциплине "Проектированию форм для литья под давлением деталей из термопластических масс на термопластавтоматах"
На тему:"ПРОЕКТИРОВАНИЕ ФОРМЫ ДЛЯ ЛИТЬЯ ПОД ДАВЛЕНИЕМ ДЕТАЛИ «ЗАГЛУШКА» ИЗ ПЛАСТМАССЫ"
Челябинск 2013

Литье под давлением – наиболее производительный метод изготовления деталей из пластмасс. Он осуществляется на литьевых машинах и термопластавтоматах. В данном случае выбираем термопластавтомат ДЕ3121.1. Ниже приведены его характеристики.

Характеристики литьевой машины:
- диаметр шнека – D=22 мм;
- номинальный объем впрыска – Vвпр = 23 см3;
- номинальное давление литья (в материальном цилиндре) - 180МПа;
- номинальная объемная скорость впрыска – 25 см3/с;
- номинальное усилие запирания формы –125 кН;
- высота формы:
наибольшая - hmax=160 мм,
наименьшая - hmin=110 мм;
- наибольшее расстояние между плитами - 320мм;
- ход подвижной плиты (при наибольшей высоте инструмента) - 160мм;
- расстояние между колоннами в свету:
по горизонтали - 200 мм,
по вертикали - 160 мм;
- диаметр сопла - Dс= 4мм;
- диаметр отверстия формы - d=4,5мм

Оглавление

Введение
Техническое задание
1. Выбор литьевой машины.
2. Определение расположения изделия в форме
3. Расчет количества гнезд в форме
4. Выбор и расчет литниковой системы
4.1. Центральный литниковый канал
4.2. Разводящие каналы
4.3. Впускные каналы
5. Вентиляционные каналы
6. Выбор выталкивателя
7. Определение величины раскрытия формы
8. Расчет исполнительных размеров гладких оформляющих деталей форм
Список литературы
Приложение

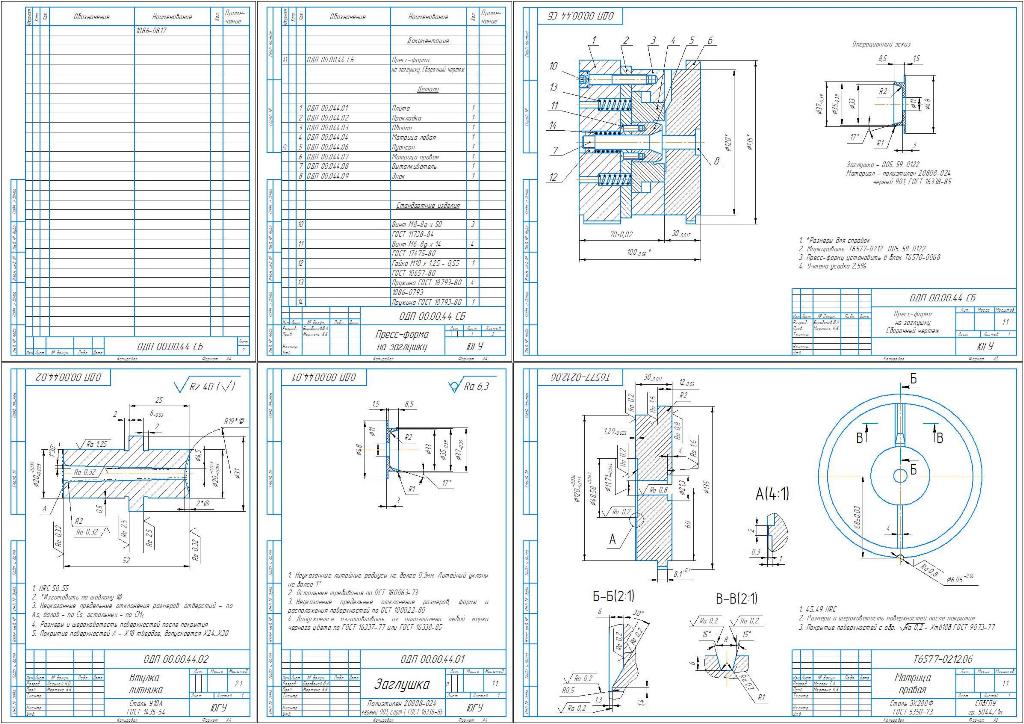

Состав: Пресс-форма на заглушку(СБ),Деталировка(заглушка,втулка литника,матрица правая),Спецификация,ПЗ Язык документа

Софт: КОМПАС-3D V15

Файлы:

Каталог / Промышленность / Металлургия / Литейное производство и пресс-формы / Проектирование формы для литья под давлением детали «заглушка» из пластмассы

Пресс форма заглушка/
Пресс форма заглушка/~$глушка+.cd~
Пресс форма заглушка/~$есс-форма на заглушку.cd~
Пресс форма заглушка/втулка литника+.cdw
Пресс форма заглушка/заглушка+.cdw
Пресс форма заглушка/матрица правая.cdw
Пресс форма заглушка/мой пластмасса.doc
Пресс форма заглушка/пресс-форма на заглушку.cdw
Пресс форма заглушка/Спецификация.spw
Пресс форма заглушка/титульник.docx
