Проектирование отливки "шкив"

Челябинский институт путей сообщения
Кафедра строительное производство
Расчетно-графическая работа по дисциплине "Материаловедение"
На тему "Проектирование отливки"
Челябинск 2017

Исходные данные: шкив ведущий тепловоза; материал: СЧ30; масса: 3,9 кг.; способ литья: литье в песчано-глинистой форме со степенью уплотнения не ниже 70 единиц
В данной работе полностью рассматривается и рассчитываются все допуски размеров детали и размеры всех частей литейной форме. Построены графики готовой детали, эскиз детали в литейной форме, график со всеми допусками на размеры и эскиз литейной формы в сборе.
Содержание
1. Исходные данные.
2. Ход работы.
3. Графическая часть.(Графики)  ПЗ - 2 страницы

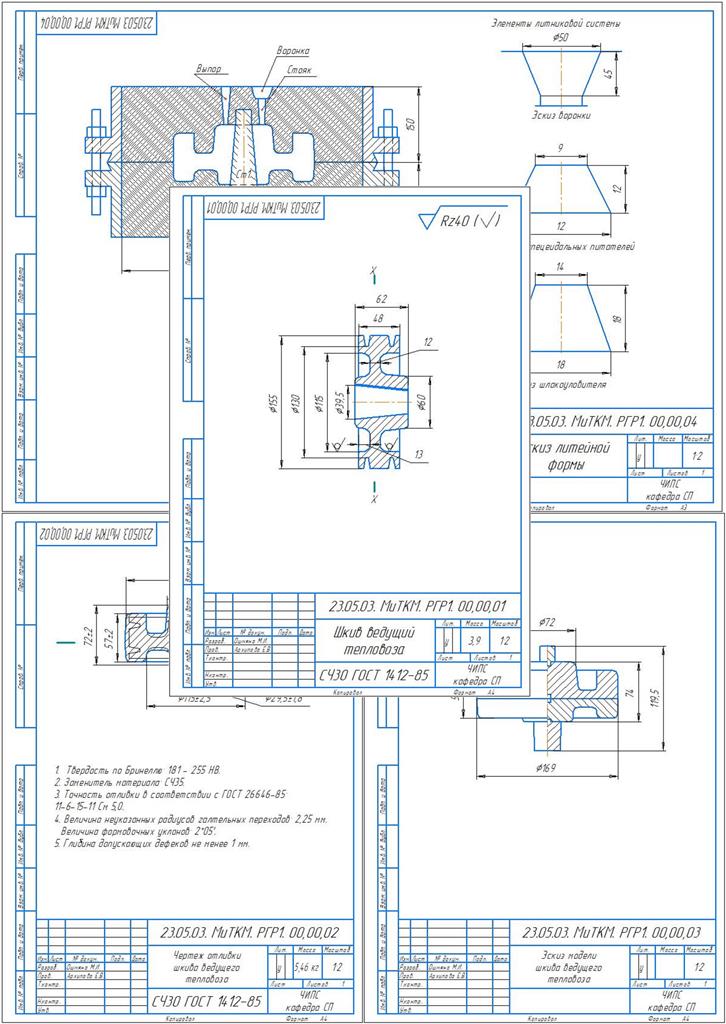

Состав: Шкив ведущий тепловоза, Чертеж отливки шкива ведущего тепловоза, Эскиз модели шкива ведущего тепловоза, Эскиз литейной формы Язык документа

Софт: КОМПАС-3D 12

Файлы:
List_so_shtampom_formy_2_dlya_LR.docx
List_so_shtampom_formy_2a.docx
Титульный лист.docx
Чертеж 2.cdw
Чертеж 3.cdw
Чертеж 4.cdw
Чертеж.cdw
