Конкурс асов 3D-моделирования

Разработка модельного комплекса и конструкции песчано-глинистой формы

Национальный аэрокосмический университет им. Н.Е. Жуковского «ХАИ»
Кафедра технологии производства авиационных двигателей и энергетических установок.
Домашнее задание по дисциплине: «Физико-химические основы технологических процессов»
Разработка модельного комплекса и конструкции песчано-глинистой формы для изготовления отливки
в условиях мелкосерийного производства
Харьков 2015

По заданному чертежу детали, материалу, программе выпуска выбираем наиболее рациональный способ ее изготовления – литье в песчано-глинистые формы, который наряду с заданными техническими условиями обеспечивает наиболее высокие технико-экономические показатели производства и экономный расход ма-териалов.
При нанесении технологических указаний на чертеж детали определяем опти-мальный разъем модели и формы, положение отливки в форме при заливке, которое указывается стрелками и буквами В (верх) и Н (низ). Разъем модели и формы обозначают буквами М и Ф.
На чертеже указывают также припуски на механическую обработку. Припуски назначают на сторону, причем они могут быть несимметричными.
Величину припусков выбирают в зависимости от способа литья, материала, класса точности отливки, наибольшего размера отливки, а также положения обрабатываемой поверхности в форме в момент заливки. Припуск для отливок из чугуна, стали и цветных металлов назначаем по ГОСТ 26645-85.
Для тех поверхностей отливки, которые при заливке металлом обращены вверх, назначают припуск больший, чем на нижних и боковых поверхностях, т. к. неметаллические и газовые включения скапливаются наверху.
Для облегчения извлечения модели из формы на ее вертикальных поверхностях (перпендикулярных к плоскости разъема) выполняются уклоны.
Для получения на отливках плавных переходов от одной поверхности к другой предусматривают галтели, которые улучшают качество отливок.
Стержням присваивают номера в порядке постановки их в форму. Устанав-ливают тип литниковой системы, места подвода питателей к отливке. Рассчитывают литниковую систему и показывают на чертеже все ее элементы.
На чертеже отливки показывают холодильники и другие элементы, применение которых необходимо для получения качественной отливки

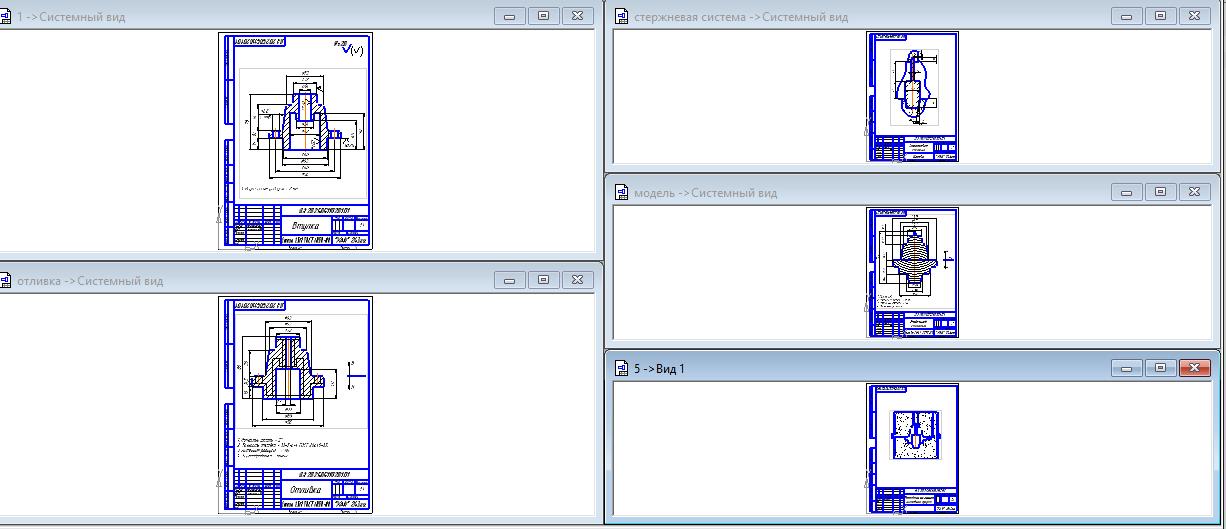

Состав: Втулка, отливка, стержневая система, модель, ПЗ Язык документа

Софт: КОМПАС-3D 15
