Спроектировать ящик для производства литьём детали Барабан СЧ-20

Белорусский Национальный Технический Университет
Механико-технологический факультет
Кафедра «Машины и технология литейного производства»
Курсовой проект по курсу: «Проектирование оснастки»
Тема: «Разработать литейно-модельные указания и спроектировать ящик для производства литьём в песчано-глинистые формы отливки «Барабан»»
Минск 2017 г.

отливка «Барабан» из СЧ-20
НАЗНАЧЕНИЕ ДЕТАЛИ

Тормозной барабан крепиться на ступице колеса автомобиля ЗИЛ и многих других на барабане установлен колесный диск, поэтому колесо и барабан вращаются, как единое целое. Принцип действия тормозной системы основан на трении между тормозной колодкой и тормозным диском, барабаном. Так как автомобили облазают большим весом и достигают высоких скоростей, при торможении возникают значительные силы трения, кинетическая энергия. преобразуется в тепловую, и происходи значительное нагревание наших отливок. Поэтому материал должен быть, во-первых, термостойкий, а во-вторых обладать высокой теплоемкостью и теплопроводностью для отвода тепла в окружающую среду, во избежание коробления диска.

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ 3
1. Назначение детали 4
2. Обоснование выбранного технологического процесса 5
3. Разработка литейно-модельных указаний 7
3.1. Выбор плоскости разъёма и положение отливки в форме 7
3.2. Припуск на механическую обработку 8
3.3. Припуск на усадку сплава 100
3.4. Литейные уклоны 111
3.6. Формовочные уклоны(галтели) 122
3.5.Внутренние полости и отверстия в отливке 133
4. Расчет элементов литниково - питающей системы 144
5.Выбор формовочных смесей 233
6 Техника безопасности при производстве форм и стержней 26
7. Экологические мероприятия 27
ЗАКЛЮЧЕНИЕ 29
СПИСОК ИСПОЛЬЗОВАНЫХ ИСТОЧНИКОВ 30
ПРИЛОЖЕНИЕ А 31

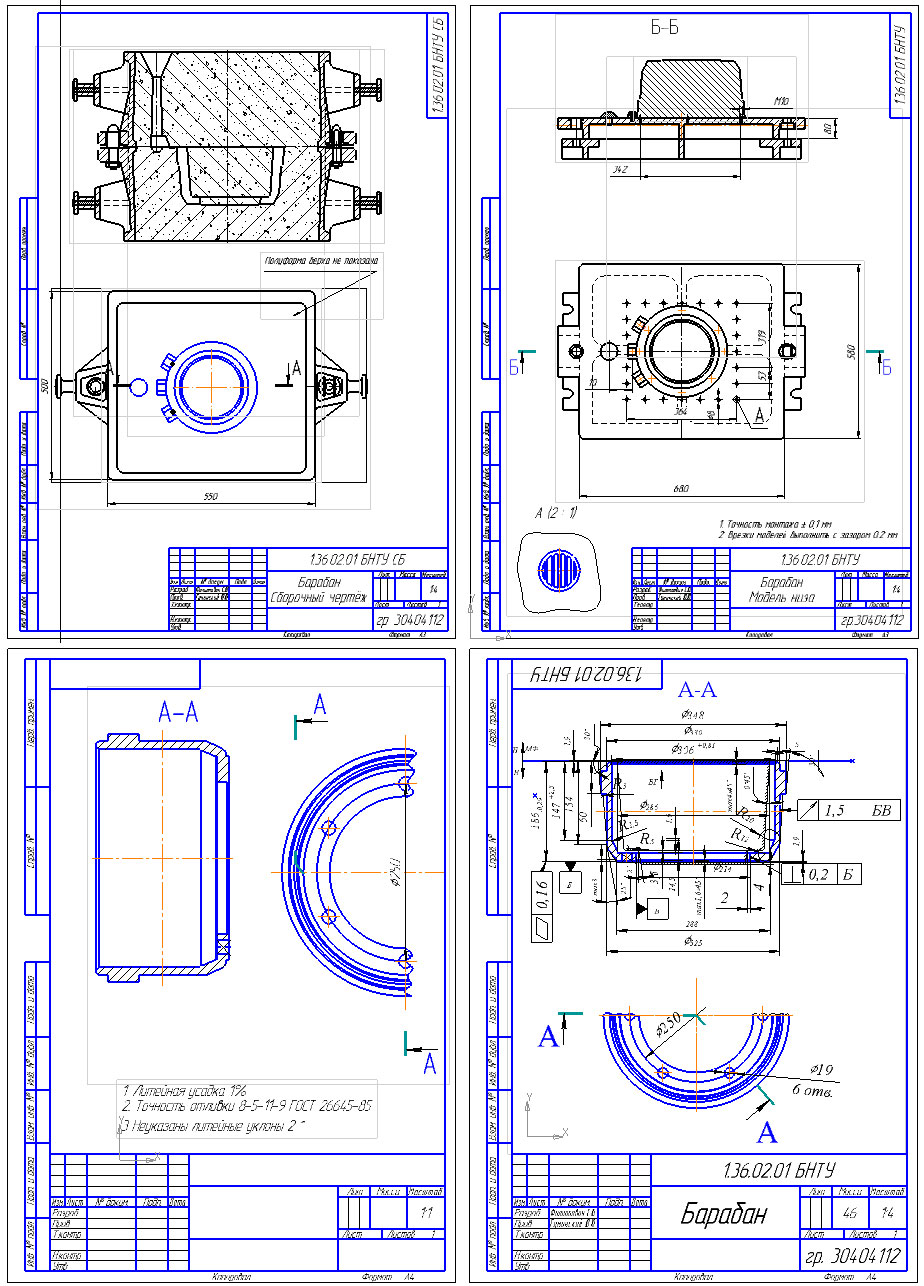

Состав: Барабан (сб) модель низа, спецификация ,ПЗ Язык документа

Софт: КОМПАС-3D 17

Файлы:
чертежи/
чертежи/Фрагмент.frw
чертежи/низ.cdw
чертежи/Чертеж.cdw
чертежи/Форма в сборе _ 1.36.02.01 БНТУ СБ.spw
чертежи/форма в сборе.cdw
чертежи/Фрагмент 2.frw
чертежи/Чертеж 12.cdw
чертежи/Барабан _ 1-36.02.01. БНТУ.cdw
Курсач.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Stas199217
Дата: 2017-08-28
Просмотры: 766
