Трёхгнёздная литьевая форма для изготовления ручки.

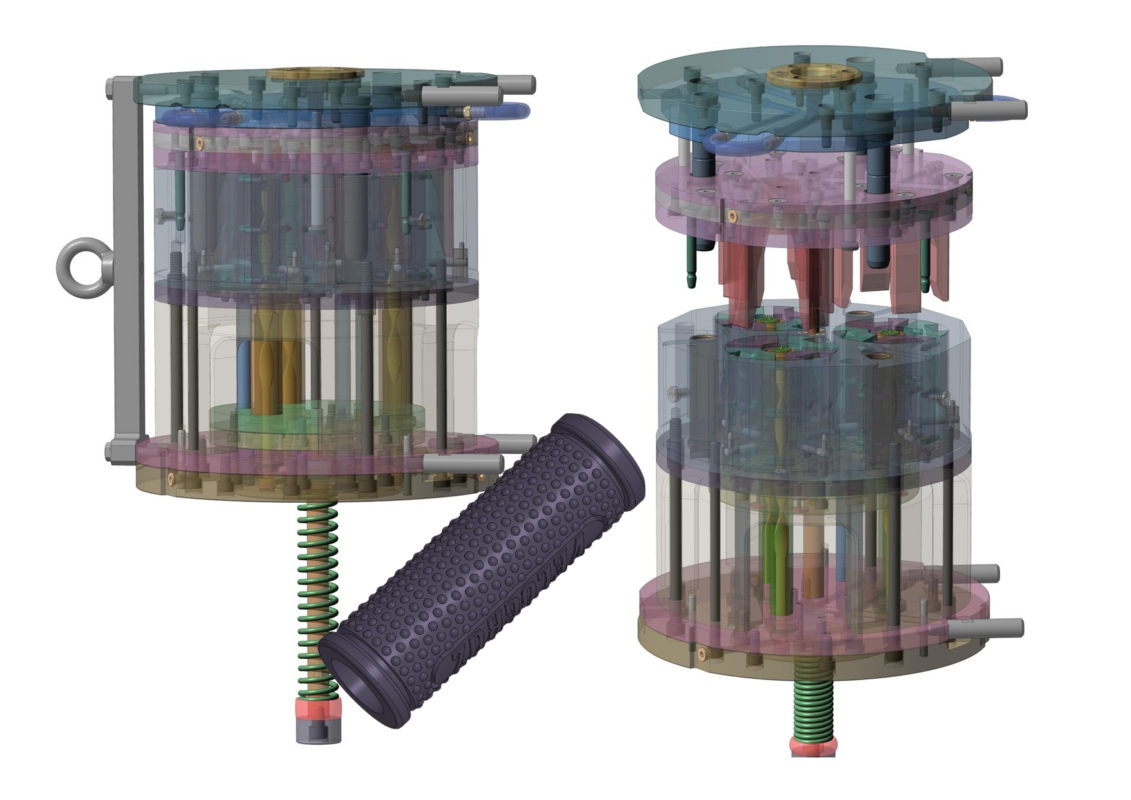

Трёхгнёздная литьевая форма с тоннельными литниками для изготовления ручки (ручка выложена на сайте ранее).
Изделие в пресс-форме формируется четырьмя сегментами вставок, установленных в гнёздах матрицы и удерживаются клиновыми вставками, расположенными в неподвижной части (НЧ) формы. Конструкция формы выполнена двухразъёмной. Первый разъём происходит между литниковыми плитами и обеспечивает отрыв тоннельных литников, удерживаемых в каналах литниковой плиты. Дальнейшее перемещение подвижной части (ПЧ) останавливает ход литниковых плит за счёт ограничительных болтов и выводит из зацепления клинья, освобождая сегменты, которые начинают разжиматься под действием пружин, освобождая изделие. Одновременно зубцом (центральным стержнем) извлекается литник из каналов и литниковой втулки, а затем и сам зубец освобождается от самого литника (отрывается плитой). В завершение выталкивающими гильзами извлекаются от пуансонов и сами изделия.
Все модели параметрические, включая стандартные детали (за исключением некоторых, взятых мной из библиотеки Компаса). В работе имеются технологические сборки, из которых выполнен общий сборочный чертёж – это больше для ознакомления. К сожалению, сборка получилась «тяжеловатой», (более 27Мб) это, думаю я, то, что почти все стандартные изделия взяты мной в сборку в виде локальных деталей и не имеют своего файла. Но для хорошего компьютера это не проблема.
