Центробежно-литейная машина роликового типа

0
7
179
1
0
500
3D модель Центробежно-литейная машина роликового типа

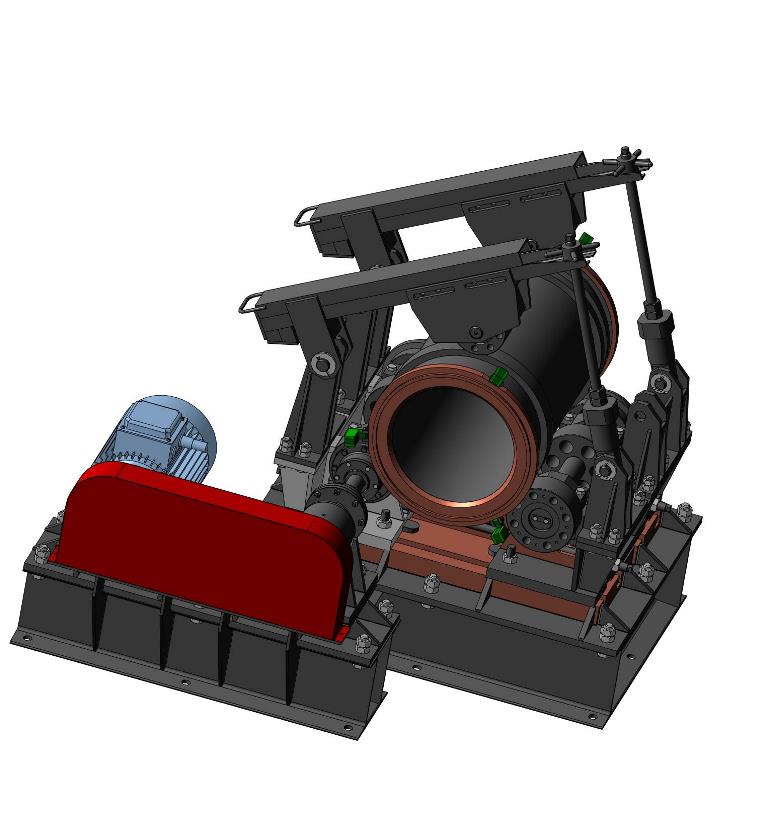

Центробежно-литейная машина роликового типа предназначена для литья в кокиль камнелитых вкладышей для футировки стальных труб.
