Установка пресс-формы для изготовления трёхфланцевого уплотнителя полимерных труб

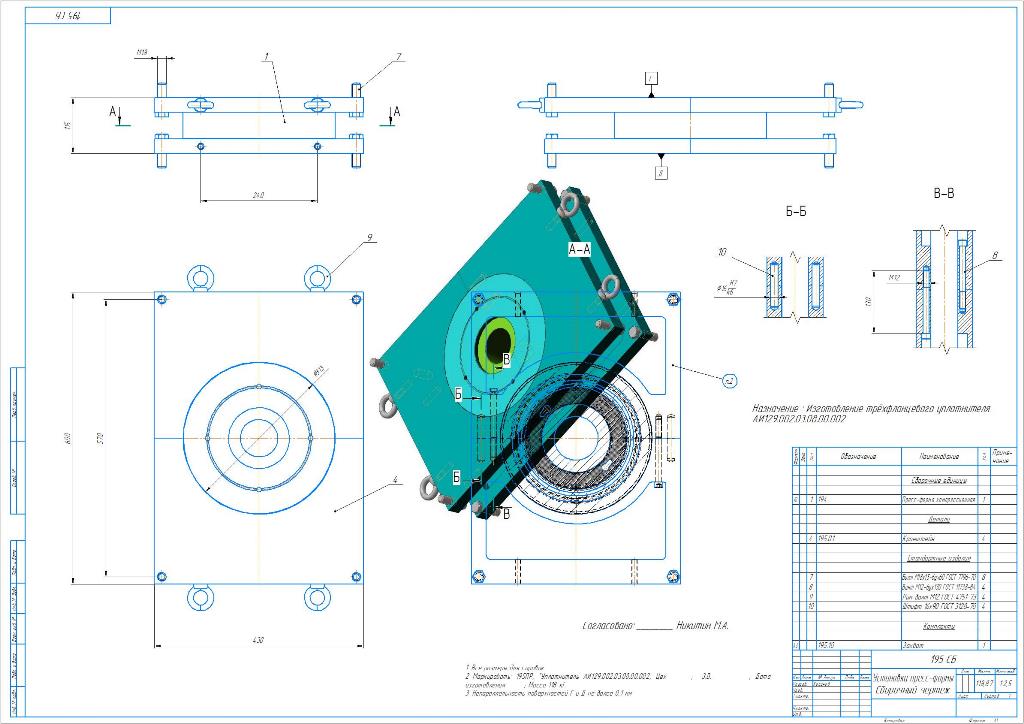

Установка включает в себя пресс-форму для изготовления трёхфланцевого уплотнителя полимерных канализационных труб, захват сегментов для разборки пресс-формы, захват для установки и съёма пресс-формы. Сама пресс-форма компрессионная, одноместная, съёмная, с плоскими разъёмами (РТИ)

Состав: 3d модели, чертежи, спецификации Язык документа

Софт: КОМПАС-3D 18
