Подкладной штамп для гибки шпильки.

Подкладной штамп предназначен для гибки "нагорячо" заготовки шпильки М42х800. Гибку производят на паровоздушном молоте.

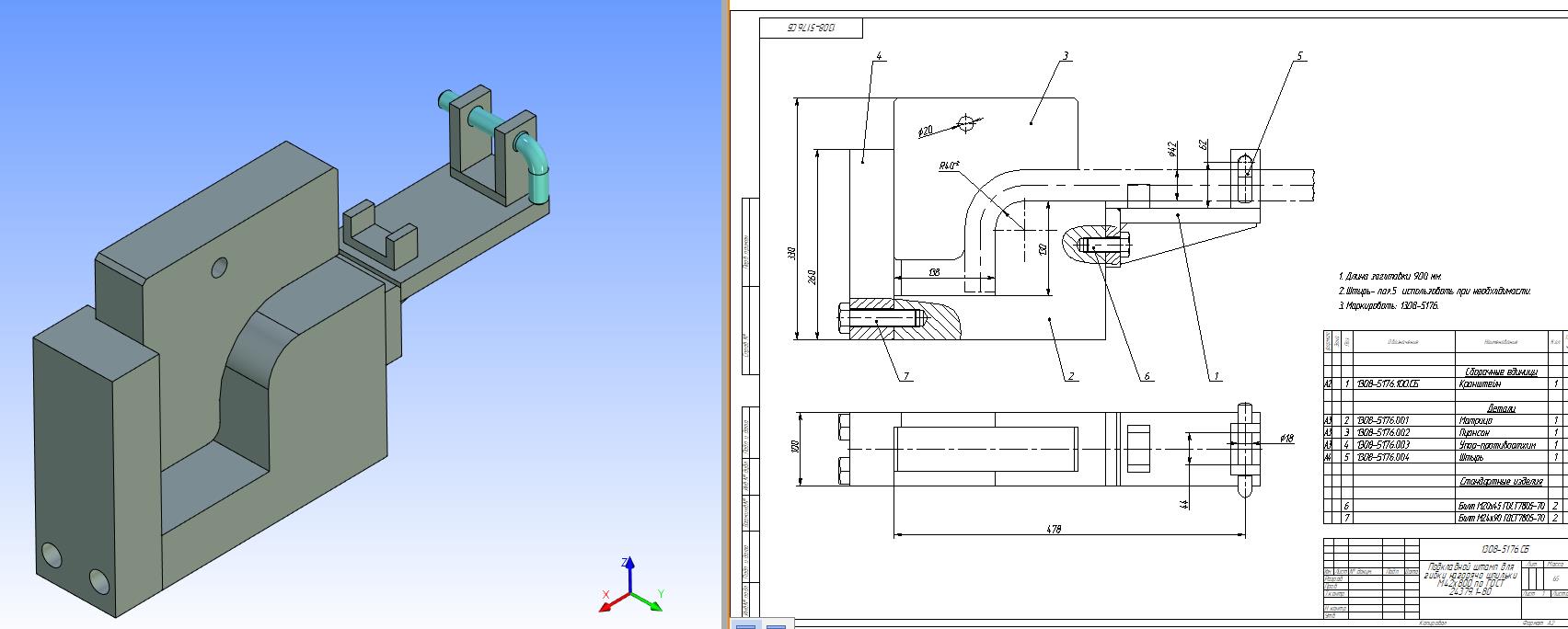

Состав: Сборочный чертеж. Деталировка. Спецификация.3D Сборка.

Софт: T-FLEX CAD 10

Файлы:

1308-5176.001 Матрица.grb

1308-5176.002 Пуансон.grb

1308-5176.003 Упор-противоотжим.grb

1308-5176.004 Штырь.grb

1308-5176.100.01 Стенка.grb

1308-5176.100.02 Полка.grb

1308-5176.100.03 Ребро.grb

1308-5176.100.04 Опора.grb

1308-5176.100.05 Опора длинная.grb

1308-5176.100.СБ Кронштейн.grb

1308-5176.СБ Подкладной штамп для гибки нагорячо шпильки.grb
