Пресс кривошипный горячештамповочный 30МН

Белорусский Национальный Технический Университет
Кафедра машины и технология обработки материалов давлением
Курсовой проект по дисциплине "Теория, расчёты и конструкция КШО"
На тему: "Пресс горячештамповочный кривошипный усилием 30МН"
Минск 2012

Пресс горячештамповочный кривошипный усилием 30МН
Технические характеристики
Номинальное усилие пресса, МН 25
Ход ползуна, мм 350
Частота непрерывных ходов ползуна в мин не менее 70
Наименьшее расстояние между столом (промежуточной плитой, установленной на столе) и подштамповой плитой ползуна в его крайнем положении 890
Величина регулировки расстояния между столом и ползуном, мм,не менее 10
Размеры стола: мм,не менее
слева-направо 1280
спереди- назад 1400
Размеры ползуна: мм,не менее
слева-направо 1090-0,2
спереди- назад 1150-0,2
Размеры окон в стойках пресса, мм, не менее
высота 1000
ширина 800
Расстояние между стойками в свету, мм 1320
Электродвигатель главного привода
тип АИР 315
мощность, кВт 110
частота вращения, 1/мин 750
Габариты пресса в плане, мм
слева-направо 5585 25
спереди- назад 3750 20
Высота пресса над уровнем пола, мм 6830 30
Масса пресса (без фундамента), кг 178100
Расход сжатого воздуха, 1цикл.л. 37
Давление воздуха в пневматической системе
минимальное, МПа 0,5
максимальное, МПа 0,7
Частота одиночных ходов ползуна, 1/мин 14

Содержание
Введение
1 Техническая характеристика машины
2 Описание конструкции машины и ее узлов
2.1 Муфта
2.2 Тормоз
2.3 Вал эксцентриковый
2.4 Зубчатая передача
2.5 Ползун и шатуны
2.6 Уравновешиватели ползуна
2.7 Станина
2.8 Коммандоаппарат
2.9 Клиновой стол
2.10 Гидрогайка
3 Расчетная часть
3.1 Кинематический расчет
3.2 Расчёт размеров коленчатого вала
3.3 Расчёт приведенного плеча крутящего момента на эксцентриковом валу
3.4 Построение графика допускаемых усилий на ползуне по прочности кривошипного вала
3.5 Определение мощности электродвигателя
3.6 Расчет муфты
3.7 Расчет тормоза
3.8 Расчет зубчатой передачи
3.9 Определение усилий на ползуне, допускаемых прочностью зубчатой передачи
4 Охрана труда и техника безопасности
Список использованных источников
Приложение

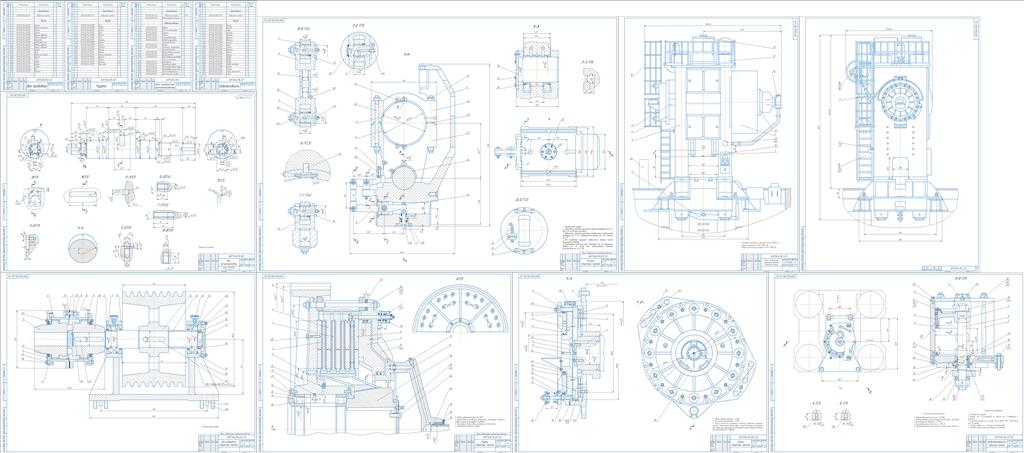

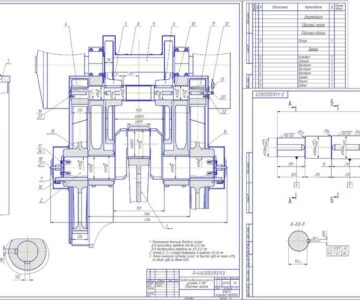

Состав: Пресс кривошипный горячештамповочный 30МН (СБ),Спецификация пресс кривошипный горячештамповочный 30МН, Вал приводной (СБ), Спецификация вал приводной, Муфта (СБ),Спецификация Муфта, Ползун (СБ), Спецификация ползун, Тормоз (СБ), Спецификация тормоз,Уравновешиватель (СБ), Спецификация уравновешиватель, Деталировка (вал эксцентриковый), Пояснительная записка (ПЗ), Язык документа

Софт: КОМПАС-3D 15.1

Файлы:
Пресс кривошипный горячештамповочный 30МН/
Пресс кривошипный горячештамповочный 30МН/Пресс кривошипный горячештамповочный 30МН (СБ).cdw
Пресс кривошипный горячештамповочный 30МН/Содержание.doc
Пресс кривошипный горячештамповочный 30МН/Спецификация ползун.cdw
Пресс кривошипный горячештамповочный 30МН/Муфта (СБ).cdw
Пресс кривошипный горячештамповочный 30МН/Спецификация тормоз.cdw
Пресс кривошипный горячештамповочный 30МН/Тормоз (СБ).cdw
Пресс кривошипный горячештамповочный 30МН/Вал эксцентриковый (Д).cdw
Пресс кривошипный горячештамповочный 30МН/Уравновешиватель (СБ).cdw
Пресс кривошипный горячештамповочный 30МН/Ползун (СБ).cdw
Пресс кривошипный горячештамповочный 30МН/Вал приводной (СБ).cdw
Пресс кривошипный горячештамповочный 30МН/Пояснительная записка (ПЗ).docx
Пресс кривошипный горячештамповочный 30МН/Спецификация вал приводной.cdw
Пресс кривошипный горячештамповочный 30МН/Спецификация пресс кривошипный горячештамповочный 30МН.cdw
Пресс кривошипный горячештамповочный 30МН/Спецификация уравновешиватель.cdw
Пресс кривошипный горячештамповочный 30МН/Спецификация Муфта.cdw
