Пресс винтовой массой 640 кг

150

Пресс винтовой промышленного назначения. Массой 640 кг. Гибка, запрессовка в слесарных работах.

Автор

denzelstoun

Дата

22.01.2025

Язык

Русский

Состав

3D Сборка (в дереве предупреждения), чертежи (возможно не все), Спецификация

Софт

КОМПАС-3D 15.2 Как открыть?

Содержимое архива

_П-400.0615 Пресс ручной
- плита вертикальная.m3d
- Шпонка.m3d
- Направляющая _ П-400.0615.010.cdw
- Штурвал _ П-400.0615.200 СБ.spw
- Штурвал.a3d
- Винт.m3d
- Ползун.m3d
- Болт станочный _ П-400.0615.016.cdw
- Болт _ П-400.0615.015.cdw
- Кольцо сектора.m3d
- Болт _ П-400.0615.014.cdw
- Гайка.m3d
- Плита направляющая _ П-400.0615.104.cdw
- Направляющая _ П-400.0615.011.cdw
- Направляюшая ползуна наружняя.m3d
- Основание.m3d
- Штурвал.m3d
- Втулка _ П-400.0615.203.cdw
- Гайка _ П-400.0615.009.cdw
- Основание _ П-400.0615.101.cdw
- Стенка задняя.m3d
- Основание плиты.m3d
- Кольцо _ П-400.0615.201.cdw
- Болт станочный.m3d
- Ползун _ П-400.0615.005.cdw
- Плита.m3d
- Основание плиты _ П-400.0615.103.cdw
- Шпонка _ П-400.0615.012.cdw
- Держатель направляющих.m3d
- Пресс ручной _ П-400.0615 СБ.spw
- Винт _ П-400.0615.007.cdw

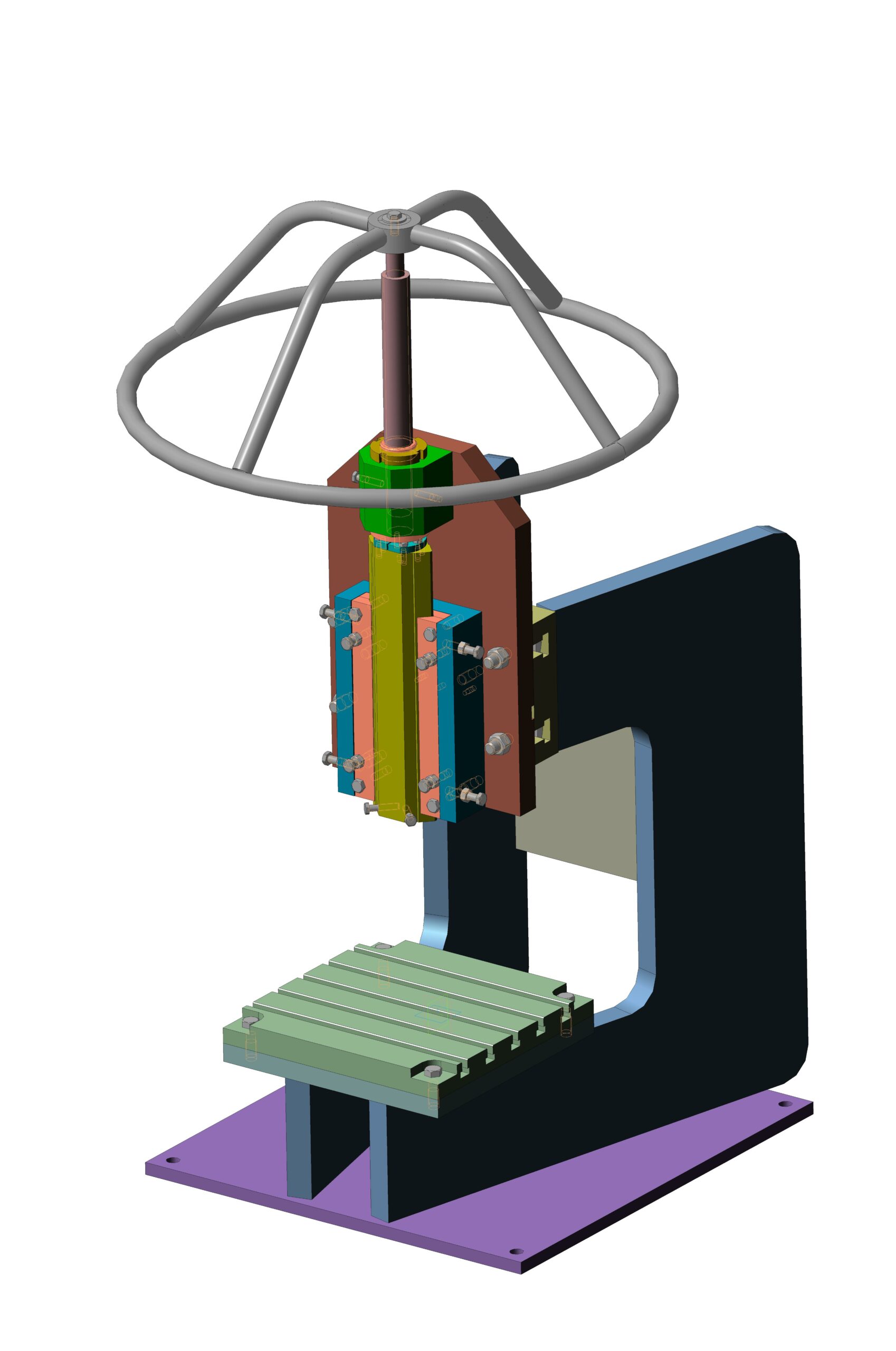

- Сборка.a3d
- Стенка передняя.m3d
- Болт установочный.m3d
- Станина _ П-400.0615.100 СБ.cdw
- Штурвал _ П-400.0615.200 СБ.cdw

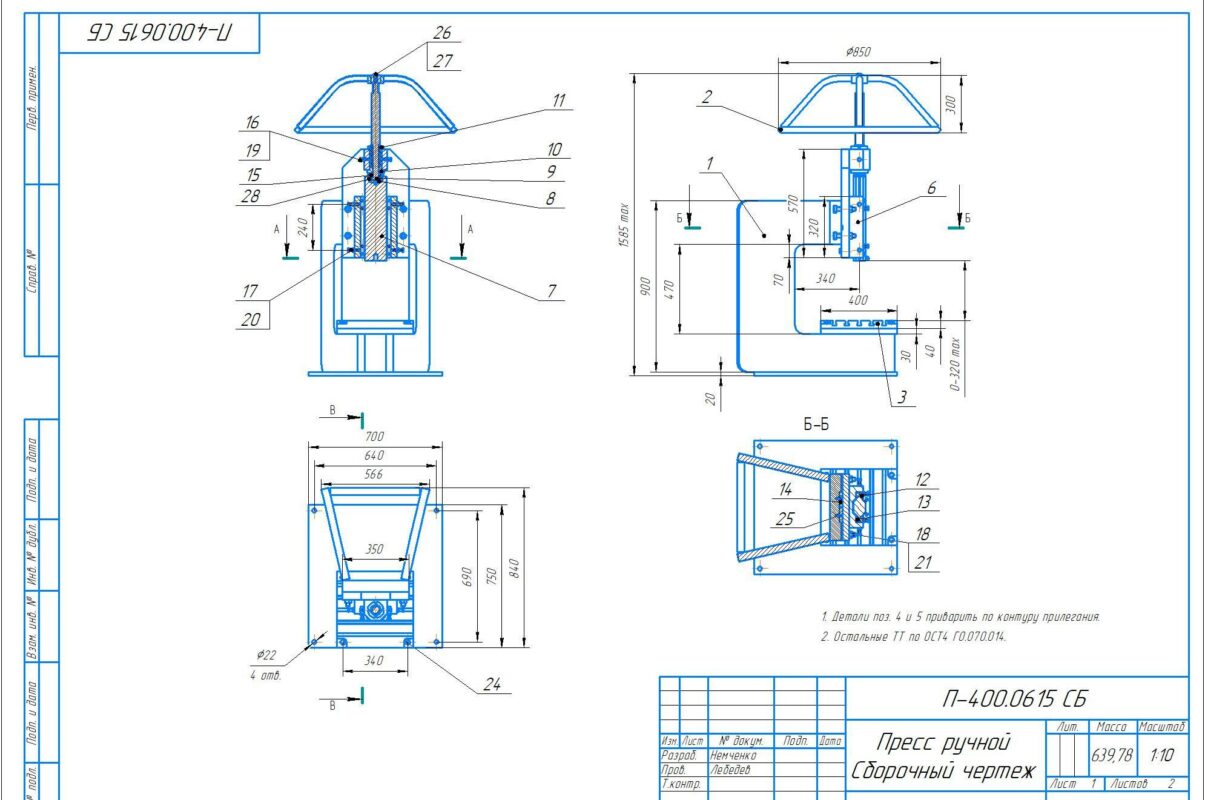

- Пресс ручной Сборочный чертеж _ П-400.0615 СБ.cdw
- Держатель направляющих _ П-400.0615.004.cdw
- Направляюшая ползуна внутренняя.m3d
- Трубка короткая.m3d
- Полукольцо _ П-400.0645.013.cdw
- Втулка ползуна.m3d
- Стенка задняя _ П-400.0615.105.cdw
- Болт установочный 2.m3d
- Трубка.m3d
- Гайкодержатель _ П-400.0615.003.cdw
- Гайка _ П-400.0615.008.cdw
- Станина _ П-400.0615.100 СБ.spw
- Полукольцо.m3d
- Плита вертикальная _ П-400.0615.002.cdw
- Стойка _ П-400.0615.102.cdw
- Держатель гайки.m3d
- Кольцо резьбовое.m3d
- Плита _ П-400.0615.001.cdw
- Сектор _ П-400.0615.204.cdw
- Стенка.m3d
- сектор.m3d
- Трубка _ П-400.0615.202.cdw
- Втулка ползуна _ П-400.0615.006.cdw
