Разработка четырехроликовой волоки для производства проволоки

Южно-Уральский Государственный Университет
Кафедра Машины и Технологии Обработки Материалов Давлением
Дипломная работа на тему: "Разработка четырехроликовой волоки для производства проволоки"
Челябинск 2015

В представленной пояснительной записке рассмотрен обзор конструкций роликовых волок в стране и за рубежом. Приведено описание конструкции роликовой волоки и принцип её работы.
В расчетной части работы произведены расчеты на прочность и выносливость деталей и узлов роликовой волоки: подшипников качения, оси, нажимного механизма и уравновешивающего устройства. Дано описание технологической схемы изготовления оси.
В разделе охраны труда и техники безопасности предусмотрены правила безопасности при эксплуатации роликовой волоки.

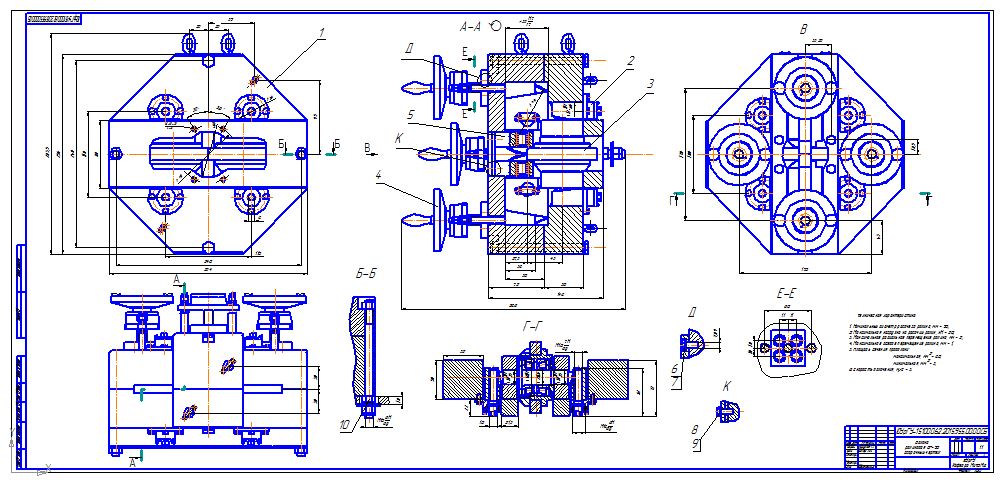

Графическая часть работы выполнена на трех листах формата А2 и содержит чертежи соответственно: общий вид роликовой волоки с необходимыми видами и разрезами (1л. А2х3), сборочный чертеж узла рабочего ролика (1л. А2), и чертеж нажимного механизма (1л. А2).

Техническая характеристика
1. Номинальный диаметр рабочего ролика, мм - 90;
2. Максимальная нагрузка на рабочий ролик, кН - 20;
3. Максимальное радиальное перемещение ролика, мм - 2;
4. Максимальное осевое перемещение ролика, мм - 1;
5. Площадь сечения проволоки:
максимальная, мм - 80,
минимальная, мм - 5;
6. Скорость волочения, м/с - 3.

Состав: Волока роликовая (СБ), Нажимной механизм (СБ), Валок (СБ), Спецификации, Разработка четырехроликовой волоки для производства проволоки ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Промышленность / Металлургия / Обработка металлов давлением / Разработка четырехроликовой волоки для производства проволоки

МОЙ ДИПЛОМ.docx
Нажимной механизм.cdw
спец.наж.мех..cdw
спец.наж.мех.2.cdw
Спецификация валка.cdw
Спецификация волоки.cdw
Валок.cdw
Волока роликовая.cdw
