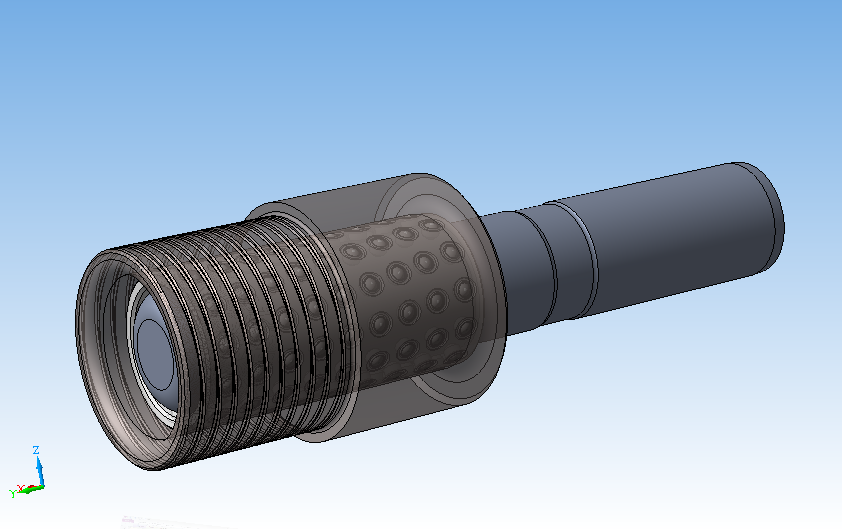

Подробная 3D-сборка шарикового узла штампа по ГОСТ 14676-83. В библиотеке стандартных компонентов штампов отсутствует. Модель позволяет быстро отредактировать детали под другой типоразмер по ГОСТу.
- Главная -
- Чертежи -
- Промышленность -
- Металлургия -
- Обработка металлов давлением -
- Шариковый узел штампа (Колонка направляющая) 3D
Шариковый узел штампа (Колонка направляющая) 3D
0
288
2725
3
2
20
Сообщить о проблеме
Автор
Ville
Yarvilainen
Дата
09.04.2013
Язык
Русский
Состав
Сборка, 3D-модели деталей
Софт
Компас 3D v13, a3d, m3d
Содержимое архива
-
Шариковый узел 1034-6241 ГОСТ 14676-83
-
Втулка 1030-6241.002 ГОСТ 14676-83.m3d
-
Шарик Н3-20 ГОСТ 3722-81.m3d
-
Корпус сепаратора 1032-3333.001 ГОСТ 14678-83 (не завальцованный).m3d
-
Сепаратор 1032-3333 ГОСТ 14678-83.a3d
-
Узел шариковый 1030-6241 ГОСТ 14676-83.a3d
-
Колонка 1030-6241.001 ГОСТ 14676-83.m3d
-
Корпус сепаратора 1032-3333.001 ГОСТ 14678-83.m3d
-
