Штамп для гибки детали полупетля

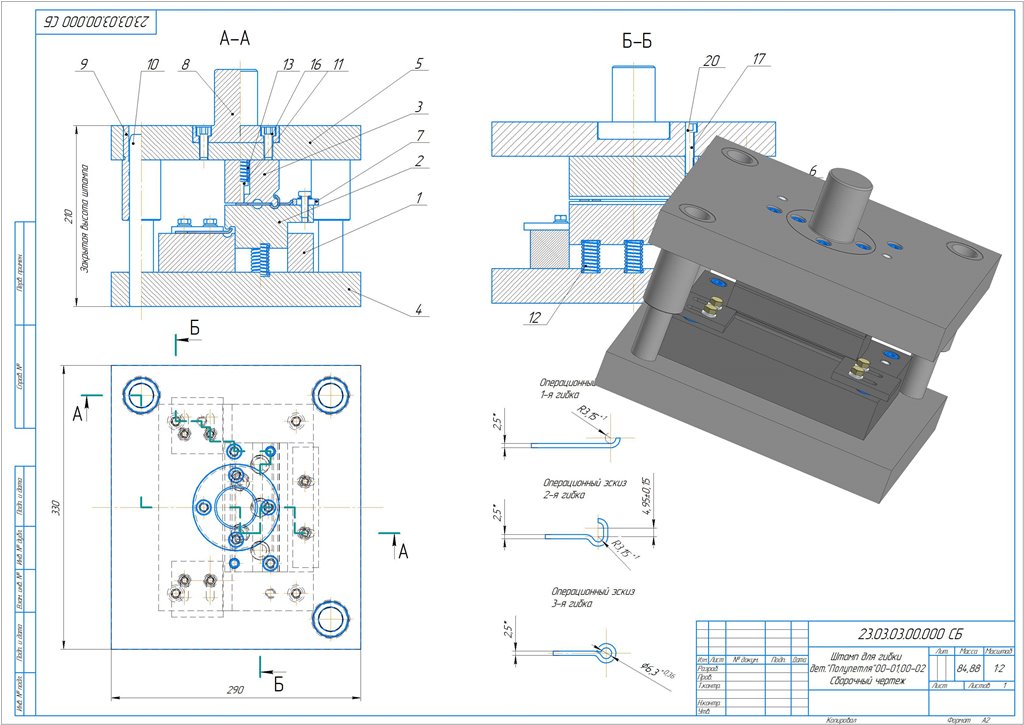

Штамп для гибки Детали "Полупетля" Все три гибки в одном штампе. Твердотельное моделирование. Реальные размеры. Масштаб 1:1.

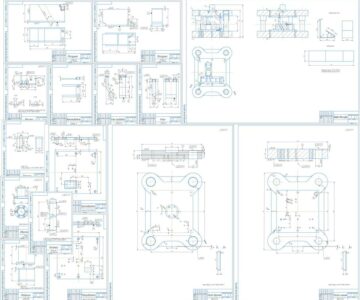

Состав: 3D Сборка,чертежи, Спецификация

Софт: КОМПАС-3D 18

Файлы:

Пуансон 23.03.03.00.002.m3d

Плита верхняя 23.03.03.00.005.m3d

Плита нижняя 23.03.03.00.004.m3d

Выталкиватель 23.03.03.00.011.m3d

Деталь 00-01 ( гибка 3).m3d

Винт М10х50.m3d

Деталь 00-01 ( гибка 1).m3d

Матрица 23.03.03.00.001.m3d

23.03.03.00.000.a3d

Пуансон 23.03.03.00.003.m3d

Хвостовик 23.03.03.00.008.cdw.m3d

Плита верхняя 23.03.03.00.005.cdw

Упор 23.03.03.00.006.m3d

Втулка 23.03.03.00.009.m3d

Упор 23.03.03.00.007.cdw

Деталь 00-01 ( гибка 2).m3d

Пружина 23.03.03.00.013.cdw

23.03.03.00.000.cdw

Шайба 8 65Г 019 ГОСТ 6402-70.m3d

Колонка 23.03.03.00.010.cdw

Деталь 00-02( гибка 3).m3d

Колонка 23.03.03.00.010.m3d

Выталкиватель 23.03.03.00.011.cdw

Плита нижняя 23.03.03.00.004.cdw

Винт М10х25.m3d

Штифт 10х60.m3d

Упор 23.03.03.00.007.m3d

Болт М8-6gx25.68.019 ГОСТ 7798-70.m3d

Пуансон 23.03.03.00.003.cdw

Хвостовик 23.03.03.00.008.cdw

Пуансон 23.03.03.00.002.cdw

Втулка 23.03.03.00.009.cdw

Деталь 00-02( гибка 1).m3d

23.03.03.00.000СП.spw

Пружина 23.03.03.00.013.m3d

Шайба C.8.02.019 ГОСТ 11371-78.m3d

Деталь 00-02( гибка 2).m3d

Матрица 23.03.03.00.001.cdw

Сборка (Петля).a3d

Пружина 23.03.03.00.012.cdw

Упор 23.03.03.00.006.cdw

Пружина 23.03.03.00.012.m3d
