топ За месяцШтамп для комбинированной вырубки-пробивки шайбы
Частный проект. Выполнен для заказчика. Заказчик разрешил выложить на сайт, но не разрешил указать назначение шайбы.

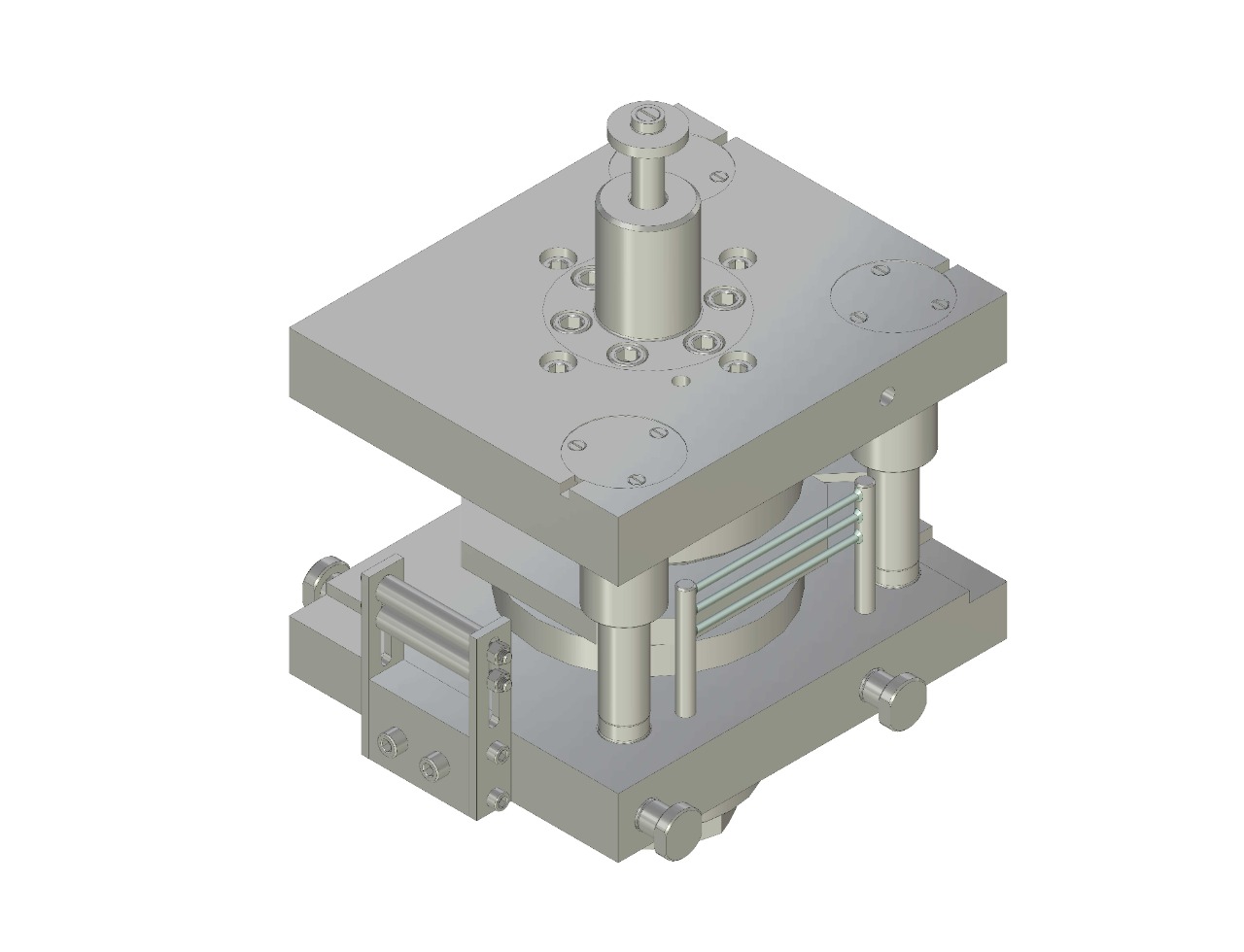

Штамп для комбинированной вырубки-пробивки шайбы. Шайба изготавливается из полосы за один ход пресса. Проект выполнялся под пресс 25 тс, так как суммарное усилие вырубки-пробивки больше указанного значения, операции выполнены последовательно в рамках одного хода пресса за счет разницы высот пуансона и матрицы. Отход вырубается на провал, полоса снимается съемником через буфер, который одновременно выполняет роль прижима. В параметрах автоматизированы расчеты основных технологических параметров штампа и геометрии деталей штампа. Через параметры возможно задать размеры шайбы и получить новый штамп с минимальными ручными корректировками.
Состав: Чертежи и 3D
Софт: T-FLEX CAD 15.34
