Штамп для обжатия стальных канатов

Штамп предназначен для обжатия гильзы при изготовлении стальных канатов по ОСТ 1 03824-75

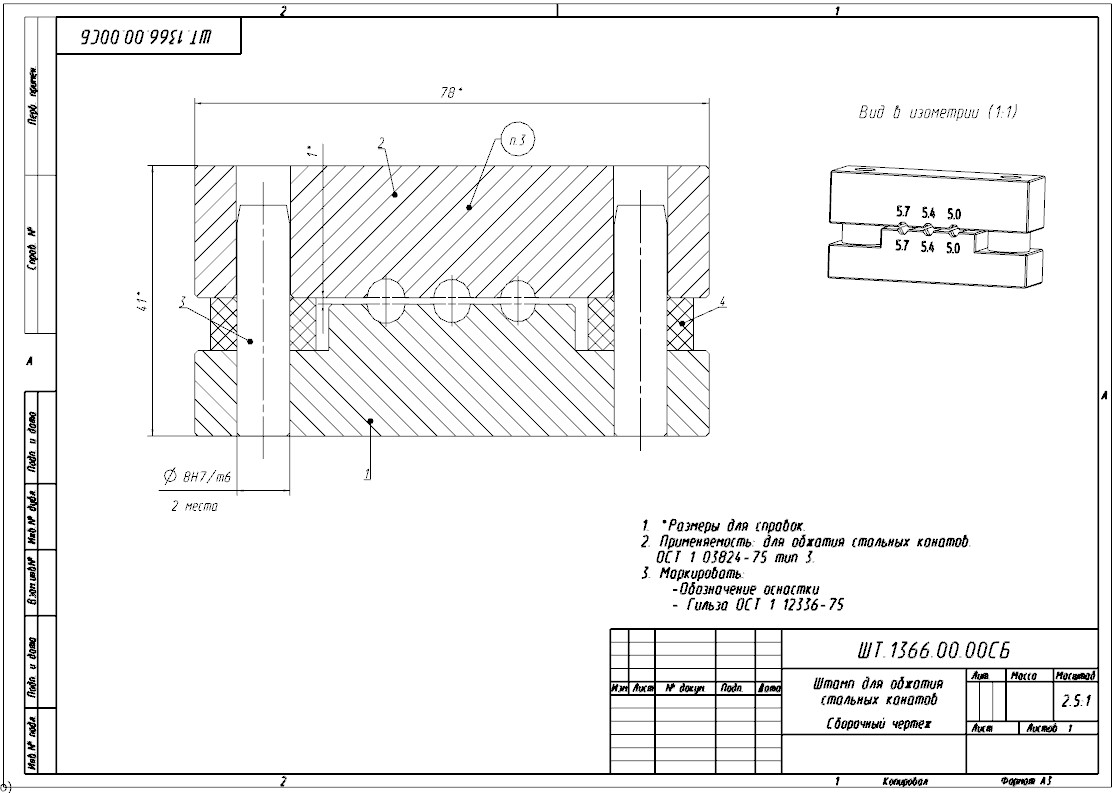

Состав: Сборочный чертёж (СБ), Спецификация, Деталировка (матрица, пуансон, штифт, втулка), 3D модели.

Софт: NX 10

Файлы:

ШТ.1366.00.00СБ(спец-я).dwg

ШТ.1366.00.00СБ.dwg

ШТ.1366.00.00СБ.prt

ШТ.1366.00.00СБ.stp

ШТ.1366.00.01.dwg

ШТ.1366.00.01.prt

ШТ.1366.00.01.stp

ШТ.1366.00.02.dwg

ШТ.1366.00.02.prt

ШТ.1366.00.02.stp

ШТ.1366.00.03.dwg

ШТ.1366.00.03.prt

ШТ.1366.00.03.stp

ШТ.1366.00.04.dwg

ШТ.1366.00.04.prt

ШТ.1366.00.04.stp

Штамп для обжатия стальных канатов (спецификация).jpg

Штамп для обжатия стальных канатов.jpg
