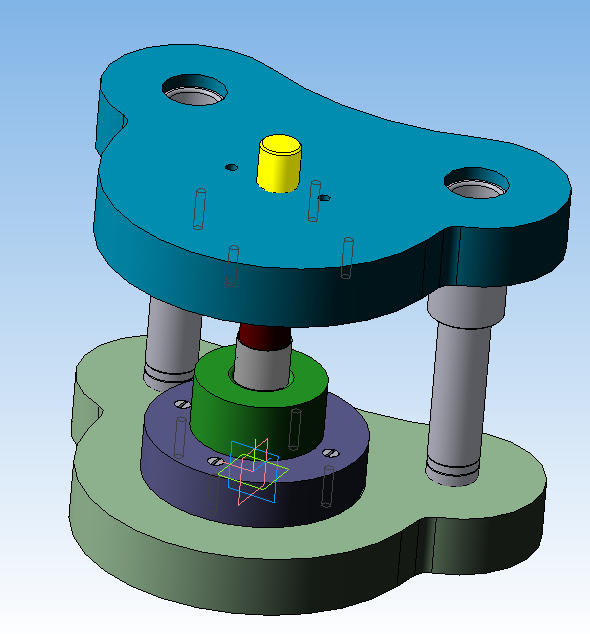

Штамп для вытяжки деталей типа Стакан

Проектирование штампа для деталей типа Стакан.
1. Изделие
2. Наименование детали: Стакан
3. Обозначение детали: 016.060.001.000.ФО
4. Материал обрабатываемой детали: Л90
5. Операция №
6. Наименование операции: Вытяжка
7. Количество одновременно обрабатываемых деталей: 1
8. Операционный эскиз:
9. Усилие:
10. Закрытая высота:
11. Тип оборудования: КД 2132
12. Инвентарный №
13. Ход ползуна:
14. Диаметр хвостовика: 50мм
Принцип работы: вытягивается постепенно за 2 прохода.
Указания мер по безопасности: общие

Состав: 3D Сборка Штампа Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Промышленность / Металлургия / Обработка металлов давлением / Штамп для вытяжки деталей типа Стакан

Stamp/Штамп исправ.a3d
Stamp/Винт ГОСТ 1491-80 класса точности A.m3d
Stamp/Втулка.m3d
Stamp/Колонка ГОСТ 14676-83.m3d
Stamp/Матрица.m3d
Stamp/Матрицедержатель.m3d
Stamp/Плита-заготовка ГОСТ 15862-81.m3d
Stamp/Плита верхняя.m3d
Stamp/Плита нижняя.m3d
Stamp/Прокладка.m3d
Stamp/Пуансон.m3d
Stamp/Пуансонодержатель.m3d
Stamp/Стакан.m3d
Stamp/Хвостовик ГОСТ 16715-71 исполнение 1.m3d
Stamp/Штифт ГОСТ 3128-80 исполнение 1.m3d
Stamp
Stamp/Формуляр.cdw
