Штамп гибки конца накладки.

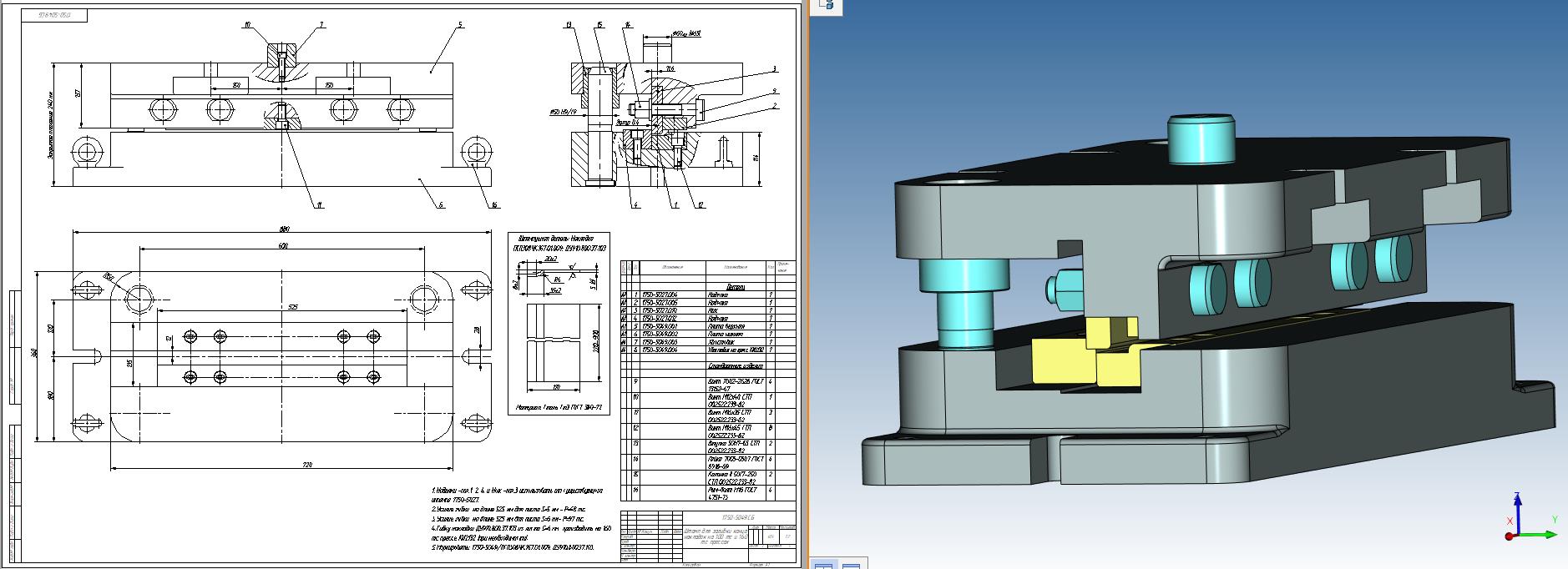

Штамп предназначен для двухугловой гибки деталей типа "накладка". Штамп устанавливается на 100 тс или 160 тс пресс. Толщина "накладки" 5...6 мм, длина до 520 мм.

Состав: Сборочный чертеж. Деталировка. Спецификация.3D Сборка.

Софт: T-FLEX CAD 10

Файлы:
1750-5027.004 Наделка.grb
1750-5027.005 Наделка.grb
1750-5027.006 Прокладка.grb
1750-5027.010 Нож.grb
1750-5027.012 Наделка.grb
1750-5049.001 Плита верхняя.grb
1750-5049.002 Плита нижняя.grb
1750-5049.003 Хвостовик.grb
1750-5049.004 Хвостовик на 160 тс пресс.grb
1750-5049.СБ Штамп для формовки конца накладки ПСП308ЧК.167.01.009.grb
Болт 7002-2628 ГОСТ 13152-67 (станочн.М24х140 ).grb
Винт М12х40 СТП 002522.233-82.grb
Винт М16х35 СТП 002522.233-82.grb
Винт М16х45 СТП 002522.233-82.grb
Втулка 50Н7-85 СТП 002522.233-82.grb
Гайка 7003-0307 ГОСТ 8918-69(М24 с буртиком).grb
Колонка II СТП 002522.233-82 50f7-250 l=115.grb
