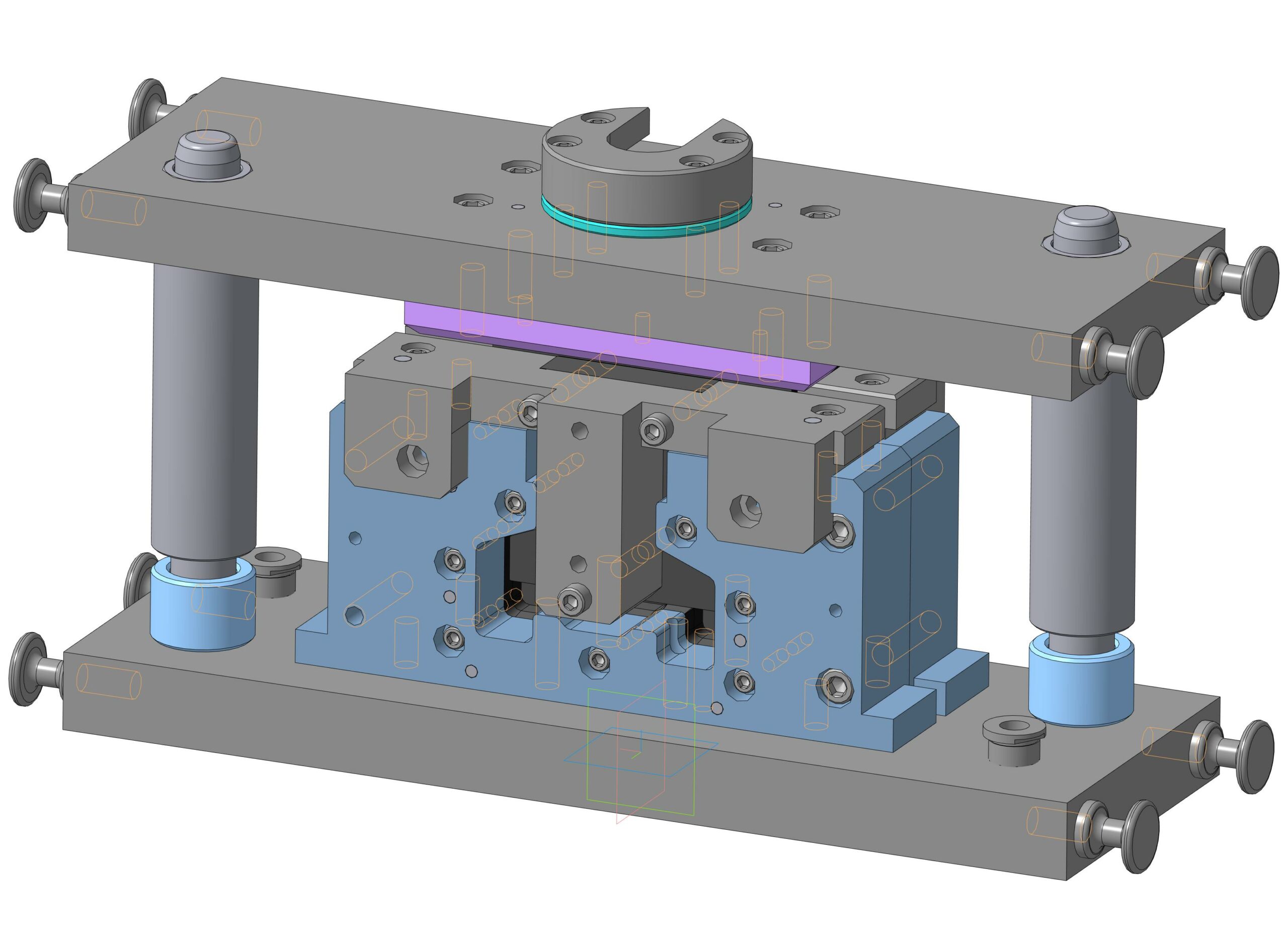

Штамп отрезки профиля "Солос" эПМ0911.00.002

Штамп предназначен для отрезки профиля СТ110 фирмы "Солос"
Усилие отрезки - 125 кН (8,5 т.с)

Состав: Сборочный чертеж, деталировка, спецификация, 3D-модель Язык документа

Софт: КОМПАС-3D 18.1.9

Файлы:

Каталог / Промышленность / Металлургия / Обработка металлов давлением / Штамп отрезки профиля "Солос" эПМ0911.00.002

ЛШ1090.00.003 - Плитка.cdw
ЛШ1090.00.004 - Ограничитель.cdw
ЛШ1090.00.005 - Колонка.cdw
ЛШ1090.00.006 - Втулка.cdw
ЛШ1090.00.010 - Втулка направляющая.cdw
ЛШ1091.00.001 - Пуансон.cdw
ЛШ1091.00.002 - Плита верхняя.cdw
ЛШ1091.00.003 - Обойма.cdw
ЛШ1091.00.005 - Матрица.cdw
ЛШ1091.00.007 - Матрица выходная.cdw
ЛШ1091.00.008 - Приемник.cdw
ЛШ1268.00.001 - Плита нижняя.cdw
ЛШ1320.00.000 СБ - Штамп отрезки профиля эПМ0911.00.002 Сборочный чертеж.cdw
ЛШ1320.00.001 - Матрица Входная.cdw
ЛШ1320.00.002 - Матрица Выходная.cdw
ЛШ1320.01.000 - Вставка\ЛШ1219.01.000 - Вставка.bak
ЛШ1320.01.000 - Вставка\ЛШ1219.01.000 СБ - Вставка.bak
ЛШ1320.01.000 - Вставка\ЛШ1219.01.001 - Пластина.bak
ЛШ1320.01.000 - Вставка\ЛШ1219.01.002 - Вставка.bak
ЛШ1320.01.000 - Вставка\ЛШ1268.01.000 - Вставка.bak
ЛШ1320.01.000 - Вставка\ЛШ1268.01.000 СБ - Вставка Сборочный чертеж.bak
ЛШ1320.01.000 - Вставка\ЛШ1268.01.000 СБ - Вставка.bak
ЛШ1320.01.000 - Вставка\ЛШ1268.01.001 - Пластина.bak
ЛШ1320.01.000 - Вставка\ЛШ1268.01.001 - Пластина.cdw
ЛШ1320.01.000 - Вставка\ЛШ1268.01.001 - Пластина.m3d
ЛШ1320.01.000 - Вставка\ЛШ1268.01.002 - Вставка.bak
ЛШ1320.01.000 - Вставка\ЛШ1320.01.000 - Вставка.spw
ЛШ1320.01.000 - Вставка\ЛШ1320.01.000 СБ - Вставка Сборочный чертеж.bak
ЛШ1320.01.000 - Вставка\ЛШ1320.01.000 СБ - Вставка Сборочный чертеж.cdw
ЛШ1320.01.000 - Вставка\ЛШ1320.01.000 СБ - Вставка.a3d
ЛШ1320.01.000 - Вставка\ЛШ1320.01.000 СБ - Вставка.a3d.bak
ЛШ1320.01.000 - Вставка\ЛШ1320.01.000 СБ - Вставка.bak
ЛШ1320.01.000 - Вставка\ЛШ1320.01.001 - Вставка.bak
ЛШ1320.01.000 - Вставка\ЛШ1320.01.001 - Вставка.cdw
ЛШ1320.01.000 - Вставка\ЛШ1320.01.001 - Вставка.m3d
ЛШ1320.01.000 - Вставка\Штифт ГОСТ 3128-80 исполнение 2 (2).bak
ЛШ1320.01.000 - Вставка\Штифт ГОСТ 3128-80 исполнение 2 (2).m3d
Втулка ГОСТ 13121-83.m3d
Колонка ГОСТ 13119-81 исполнение 2.m3d
ЛШ1089.00.004-243 - Державка.m3d
ЛШ1090.00.001 - Винт грузовой.m3d
ЛШ1090.00.002 - Фланец.m3d
ЛШ1090.00.003 - Плитка.m3d
ЛШ1090.00.010 - Втулка направляющая.m3d
ЛШ1091.00.001 - Пуансон.m3d
ЛШ1091.00.002 - Плита верхняя.m3d
ЛШ1091.00.003 - Обойма.m3d
ЛШ1091.00.005 - Матрица.m3d
ЛШ1091.00.007 - Матрица выходная.m3d
ЛШ1091.00.008 - Приемник.m3d
ЛШ1268.00.001 - Плита нижняя.m3d
ЛШ1320.00.001 - Матрица Входная.m3d
ЛШ1320.00.002 - Матрица выходная.m3d
Ограничитель.m3d
Штифт ГОСТ 3128-80 исполнение 2 (2).m3d
Штифт ГОСТ 3128-80 исполнение 2 (3).m3d
Штифт ГОСТ 3128-80 исполнение 2 (4).m3d
Штифт ГОСТ 3128-80 исполнение 2.m3d
Сб верх.a3d
Сб низ.a3d
Штамп отрезки профиля эПМ0911.00.002.a3d
ЛШ1320.00.000 - Штапм отрезки
ЛШ1089.00.004-243 - Державка.cdw
ЛШ1090.00.001 - Винт грузовой.cdw
ЛШ1090.00.002 - Фланец.cdw
ЛШ1320.01.000 - Вставка
