Разделительные операции листовой штамповки (штамп последовательного действия)

Казанский национальный исследовательский технический университет им. А.Н. Туполева-КАИ
Кафедра технологии машиностроительных производств
Курсовая работа по дисциплине "Технология кузнечно-штамповочных производств"
На тему: Разделительные операции листовой штамповки
Казань 2020

Для данного варианта задания является изготовление детали из листа 1000х2000 материала стали 10 ГОСТ 1050-88.
Был выбран оптимальный вариант раскроя листа. Определен коэффициент использования листа и полосы. Также выполнен расчет потерь на некратность.
Выбран тип штампа и средства механизации.
Определи направление зазора, исполнительных размеров матрицы и пуансона.
Рассчитали усилие штамповочной операции.

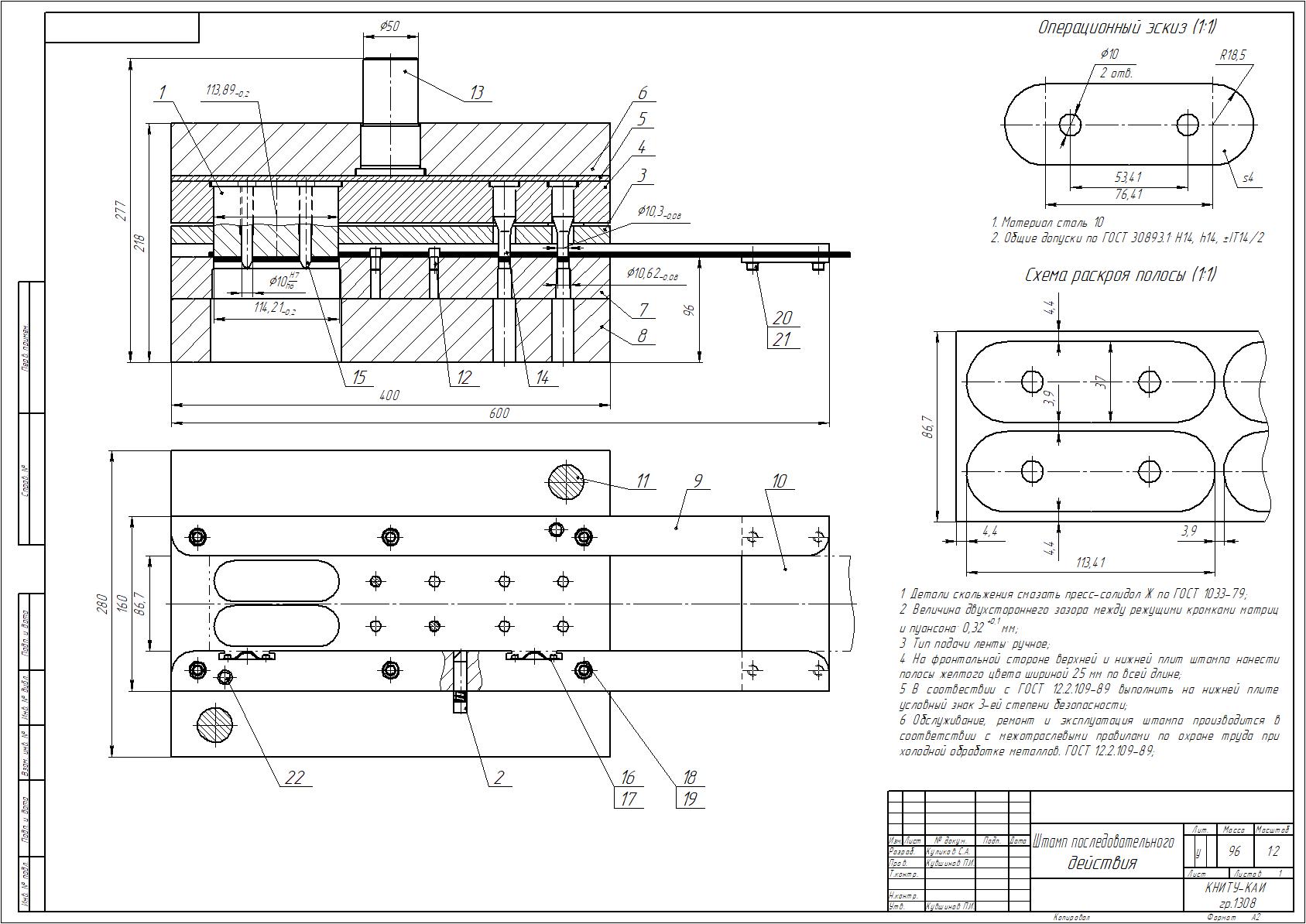

Разработан чертеж штампа для разделительной операции

СОДЕРЖАНИЕ стр.
Введение 3
1.1 Изучение конструкции детали из листа. 4
1.2 Расчет развертки детали 5
1.3 Определение минимального размера перемычек соседних деталей 5
1.4 Разработка раскройной карты 6
1.5 Расчет коэффициента использования материала для выбранного вида раскроя 7
2. Выбор типа штампа для изготовления заданной детали 8
3. Определение направления зазора и исполнительных размеров матриц и пуансона 9
4.1 Средства механизации 10
4.2 Описание работы штампа 11
5. Расчет усилия штамповочных операций 12
Заключение 14
Список использованных источников 15
