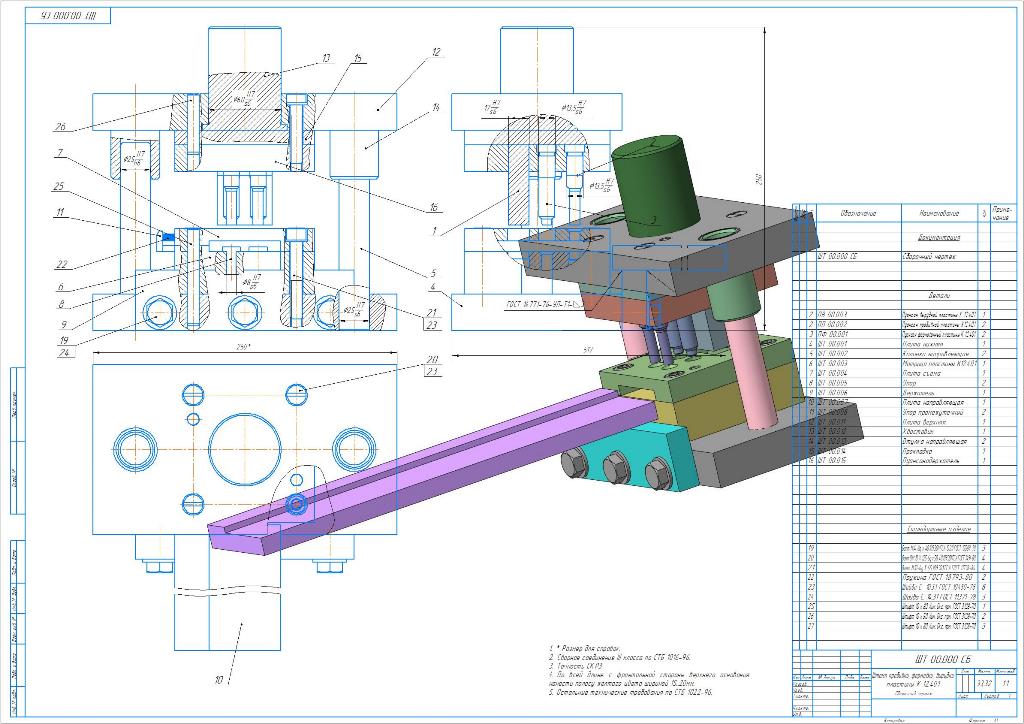

Штамп последовательного действия для пробивки пластины(2 отверстия), затем отбортовки этих отверстий, а затем вырубки самой пластины.
- Главная -
- Чертежи -
- Промышленность -
- Металлургия -
- Обработка металлов давлением -
- Штамп пробивки, отбортовки, вырубки
Штамп пробивки, отбортовки, вырубки
0
0
408
5
0
30
Сообщить о проблеме
Автор
Евгений
Поляк
Дата
16.09.2019
Язык
Русский
Состав
СБ,Деталировка, спецификация, 3D-модель
Софт
КОМПАС-3D 18
Как открыть?
Отзывов пока нет
Содержимое архива
-
ПВ 00.003 Пуансон вырубной пластины К12.401.m3d
-
ШТ 00.015 Пуансонодержатель.m3d
-
Пуансонодержатель.cdw
-
Держатель.cdw
-
Пружина ГОСТ 18793-80 1.m3d
-
ПФ 00.002 Пуансон пробивной пластины К12.401.m3d
-
Колонка.cdw
-
ШТ 00.004 Плита съема.m3d
-
Штамп.pdf
-
ШТ 00.006 Держатель.m3d
-
ШТ 00.001 Основание.m3d
-
ШТ 00.008 Упор промежуточный.m3d
-
ШТ 00.013 Втулка направляющая.m3d
-
Упор промежуточный.cdw
-
Штамп.cdw
-
Плита направляющая.cdw
-
ШТ 00.007 Плита направляющая.m3d
-
Плита верхняя.cdw
-
ШТ 00.002 Ось направляющая.m3d
-
ПФ 00.001 Пуансон формовочный пластины К12.401.m3d
-
ШТ 00.012 Хвостовик.m3d
-
ШТ 00.005 Упор.m3d
-
Матрица.cdw
-
ШТ 00.014 Прокладка.m3d
-
Втулка направляющая.cdw
-
Хвостовик.cdw
-
ШТ 00.003 Матрица.m3d
-
Штамп пластины К 12.401.a3d
-
Плита нижняя.cdw
-
Плита съёма.cdw
-
Прокладка.cdw
-
Упор.cdw
-
ШТ 00.011 Основание верхнее.m3d
