Штамп ручной для рубки прокладок

Штамп ручной для рубки прокладок из листов медных, алюминиевых, фторопластовых, резиновых.
Размеры: Высота - 550 мм, длина - 300 мм, ширина - 150 мм.
Масса - не более 11 кг

3D Модели прокладка рубка ручной Штам

Автор

Сергей Семёнов

Дата

04.08.2025

Язык

Русский

Состав

3d модель, чертежи, спецификации

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Чертежи
- 00.00 - Штамп ручной.spw

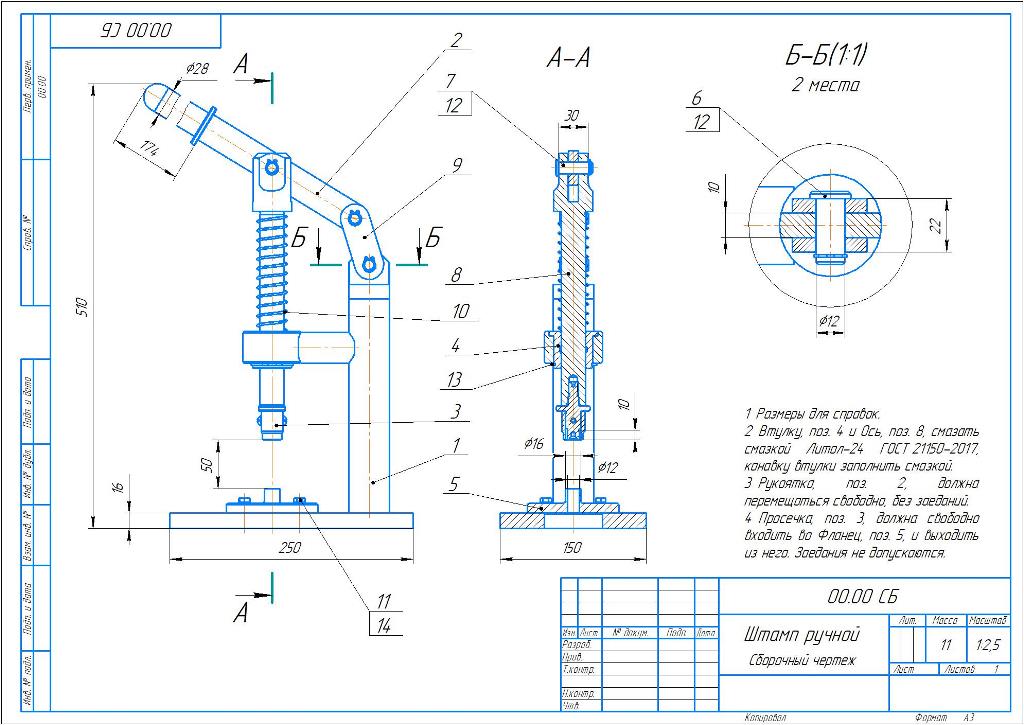

- 00.00 СБ - Штамп ручной Сборочный чертеж.cdw
- 00.01 - Втулка.cdw
- 00.02 - Фланец.cdw
- 00.03 - Палец.cdw
- 00.04 - Ось.cdw
- 00.05 - Звено.cdw
- 00.06 - Пружина.cdw
- 01.00 - Стойка.spw
- 01.00 СБ - Стойка Сборочный чертеж.cdw
- 01.01 - Втулка.cdw
- 01.02 - Основание.cdw
- 01.03 - Труба.cdw
- 01.04 - Проушина.cdw
- 01.05 - Стержень.cdw
- 02.00 - Рукоятка.spw
- 02.00 СБ - Рукоятка Сборочный чертеж.cdw
- 02.01 - Рычаг.cdw
- 02.02 - Заглушка.cdw
- 02.04 - Головка.cdw
- 03.00 - Просечка составная.spw
- 03.00 СБ - Просечка составная Сборочный чертеж.cdw
- 03.01 - Просечка.cdw
- 03.02 - Просечка.cdw

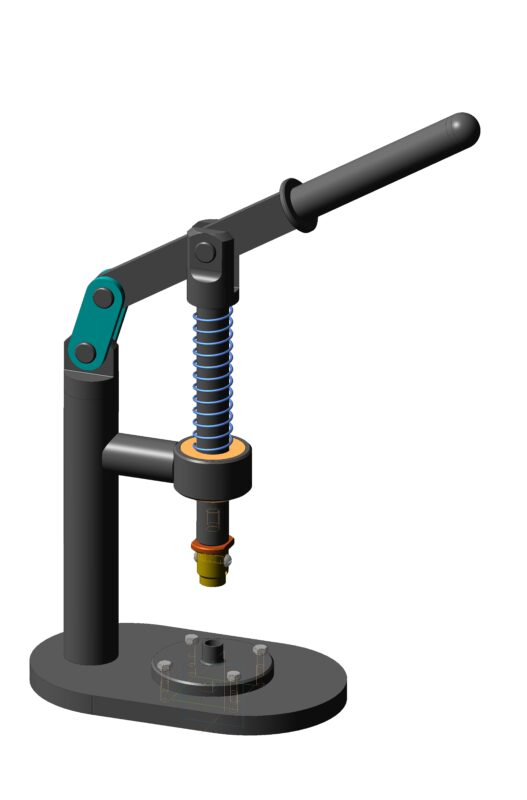

00.00 - Штамп ручной.a3d
00.00 - Штамп ручной.stp
00.01 - Втулка.m3d
00.02 - Фланец.m3d
00.03 - Палец.m3d
00.04 - Ось.m3d
00.05 - Звено.m3d
00.06 - Пружина.m3d
01.00 - Стойка.a3d
01.01 - Втулка.m3d
01.02 - Основание.m3d
01.03 - Труба.m3d
01.04 - Проушина.m3d
01.05 - Стержень.m3d
02.00 - Рукоятка.a3d
02.01 - Рычаг.m3d
02.02 - Заглушка.m3d
02.03 - Труба.m3d
02.04 - Головка.m3d
03.00 - Просечка составная.a3d
03.01 - Просечка.m3d
03.02 - Просечка.m3d
