Совершенствование технологических режимов и конструкций предварительно напряженных клетей станов холодной прокатки лент

Донбасская государственная машиностроительная академия
Кафедра «Автоматизированные металлургические машины и оборудование»
Специальность «Металлургическое оборудование»
Дипломный проект на тему: "Исследование и разработка рекомендаций по совершенствованию технологических режимов и конструкций предварительно напряженных клетей станов холодной прокатки лент с целью улучшения качества продукции"
Краматорск 2015

Исходные данные: Стан холодной прокатки 320х460, толщина готового проката 2,5 мм, скорость прокатки 0,5 м/с, мощность электродвигателя 55 кВт, сила прокатки 1,5 МН, производительность 2750 т/год.

Агрегат используется в прокатном производстве, для получения холоднокатаных листов из материала 12Х18Н10Т, для получения заготовок под штамповку. В данной работе даны рекомендации по совершенствованию и автоматизированному проектированию технологических режимов процессов холодной прокатки, рассмотрен состав оборудования стана, выполнены прочностные расчёты основных узлов машины, определена оптимальная сила предварительного напряжения клети, по отношению к силе прокатки.

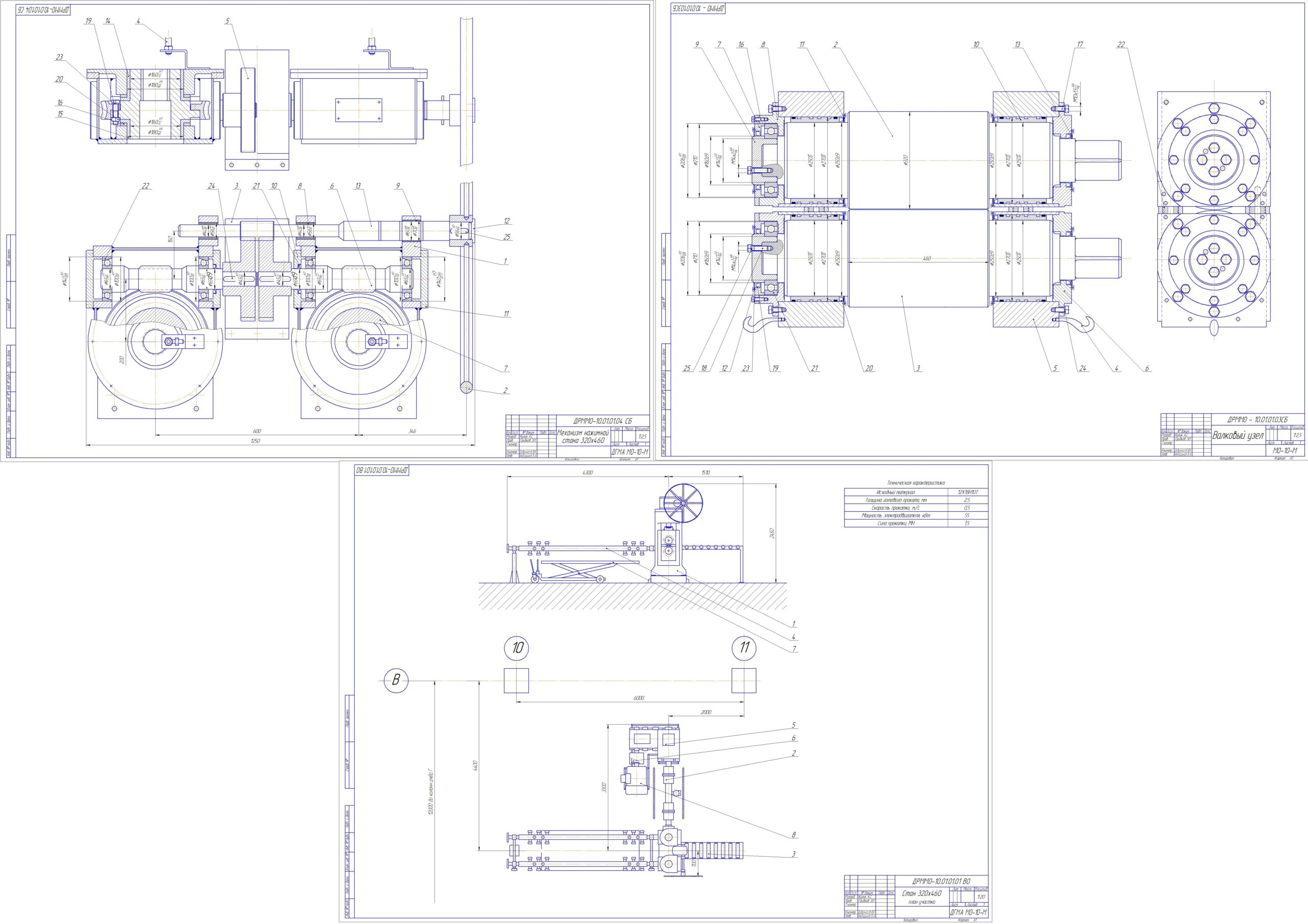

Графическая часть содержит план цеха, общий вид машины и чертежи рассматриваемых в работе узлов стана 320х460

Содержание
Введение
1.Технология и конструкция, методы расчета клетей станов холодной прокатки (анализ состояния вопроса)
2.Выбор методов теоретических и экспериментальных исследований
3.Теоретические и экспериментальные исследования
4.Технология и конструкция стана холодной прокатки 320х460
4.1 Состав и взаимодействие оборудования стана холодной прокатки 320х460
4.2 Технологический процесс
4.3 Расчет энергосиловых параметров холодной прокатки
4.4 Расчет производительности стана
4.4.1 Расчет подшипников скольжения
4.4.2 Расчет станины на прочность и жесткость
4.4.3 Расчет винтовой пары нажимного механизма на прочность
4.4.4 Расчет силы, прикладываемой к колесу нажимного механизма

4.1 Состав и взаимодействие оборудования стана холодной прокатки 320х460………………………...………………………………………………..55
4.2 Технологический процесс…………………………………………..57
4.3 Расчет энергосиловых параметров холодной прокатки …………58
4.4 Расчет производительности стана………………………………....61
4.6. Расчеты……….………………………….……………………..…….65
4.6.1 Расчет подшипников скольжения ………………………………..65
4.6.2 Расчет станины на прочность и жесткость………………………66
4.6.3 Расчет винтовой пары нажимного механизма на прочность…..70
4.6.4 Расчет силы, прикладываемой к колесу нажимного механизма..71
5 ОРГАНИЗАЦИОННАЯ-ЭКОНОМИЧЕСКАЯ ЧАСТЬ…………….73
5.1 Исходные данные…………………………………………………….73
5.2 Организационно-техническая часть……………………………….74
5.3 Цена реализации базовой и новой машины………………………74
5.4 Стоимость капиталовложений в основные производственные фонды предприятия, где будет установлена машина………………………………….75
5.5 Фонд времени новой машины………………………………………76
5.6 Объем годового выпуска продукции………………………………76
5.7 Себестоимость годового выпуска продукции…………………….76
5.8 Расчет цены и чистой прибыли годового выпуска продукции….80
5.9 Составление технико-экономических показателей проекта………81
6 ОХРАНА ТРУДА И БЕЗОПАСНОСТЬ ПРИ ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ…………………………………………………………………..84
6.1 Анализ опасных и вредных производственных факторов……........84
6.2 Разработка мер по производственной санитарии…………………..87
6.3 Мероприятия по технике безопасности……………………………..91
6.4 Безопасность при чрезвычайных ситуациях………………………..98
7 ВЫВОДЫ…………………………………………………………….....102
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ…………………….103
Заключение
Список использованной литературы

Состав: План участка прокатного стана (ВО), Нажимной механизм (СБ), Чистовая клеть стана (СБ), Валковый узел (СБ), Деталировка(валок), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2

Каталог / Промышленность / Металлургия / Обработка металлов давлением / Совершенствование технологических режимов и конструкций предварительно напряженных клетей станов холодной прокатки лент
