Вырубной и гибочный штамп

Штамп предназначен для вырубки заготовки гаек. Штамп имеет сменные матрицы

Состав: 3d сборка, чертежи , спецификация

Софт: КОМПАС-3D 2020

Файлы:

Штамп вырубки гайки АВС.294411.01.037/

Штамп вырубки гайки АВС.294411.01.037/НПРК.758414.001 Гайка.cdw

Штамп вырубки гайки АВС.294411.01.037/Плита нижняя _ НПРК.294411.01.028-07.m3d

Штамп вырубки гайки АВС.294411.01.037/Пуансон _ НПРК.294411.01.028-11.cdw

Штамп вырубки гайки АВС.294411.01.037/Пружина сжатия _ НПРК.294314.01.028-16.cdw

Штамп вырубки гайки АВС.294411.01.037/Планка _ НПРК.294411.01.028-15.m3d

Штамп вырубки гайки АВС.294411.01.037/Колонка _ НПРК.294411.01.028-08.cdw

Штамп вырубки гайки АВС.294411.01.037/Пуансон _ НПРК.294411.01.028-13.m3d

Штамп вырубки гайки АВС.294411.01.037/Эскиз гайка _ НПРК.758414.001.m3d

Штамп вырубки гайки АВС.294411.01.037/Прижим _ НПРК.294411.01.028-06.m3d

Штамп вырубки гайки АВС.294411.01.037/Хвостовик _ НПРК.294411.01.028-14.m3d

Штамп вырубки гайки АВС.294411.01.037/Штамп вырубки гайки _ НПРК.294411.01.028.stp

Штамп вырубки гайки АВС.294411.01.037/Пуансонодержатель _ НПРК.294411.01.028-12.m3d

Штамп вырубки гайки АВС.294411.01.037/Плита нижняя _ НПРК.294411.01.028-07.cdw

Штамп вырубки гайки АВС.294411.01.037/Штамп вырубки гайки _ НПРК.294411.01.028.a3d

Штамп вырубки гайки АВС.294411.01.037/Раскрой.m3d

Штамп вырубки гайки АВС.294411.01.037/Матрица _ НПРК.294411.01.028-01.m3d

Штамп вырубки гайки АВС.294411.01.037/Расчет пружины сжатия.frp

Штамп вырубки гайки АВС.294411.01.037/Упор _ НПРК.294411.01.028-05.m3d

Штамп вырубки гайки АВС.294411.01.037/Штамп вырубки гайки _ НПРК.294411.01.028.jpg

Штамп вырубки гайки АВС.294411.01.037/Упор _ НПРК.294411.01.028-05.cdw

Штамп вырубки гайки АВС.294411.01.037/Планка правая _ НПРК.294411.01.028-03.cdw

Штамп вырубки гайки АВС.294411.01.037/Пружина сжатия для вставки.m3d

Штамп вырубки гайки АВС.294411.01.037/Плита верхняя _ НПРК.294411.01.028-10.cdw

Штамп вырубки гайки АВС.294411.01.037/Матрица _ НПРК.294411.01.028-01.cdw

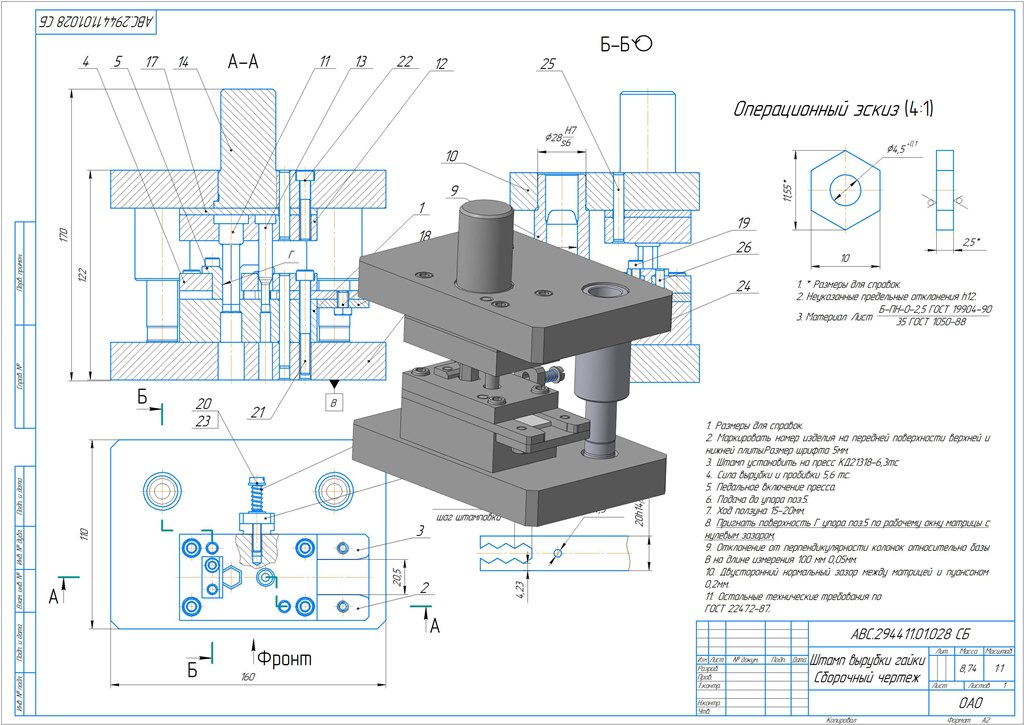

Штамп вырубки гайки АВС.294411.01.037/Штамп вырубки гайки Сборочный чертеж _ НПРК.294411.01.028 СБ.cdw

Штамп вырубки гайки АВС.294411.01.037/Планка _ НПРК.294411.01.028-15.cdw

Штамп вырубки гайки АВС.294411.01.037/Хвостовик _ НПРК.294411.01.028-14.cdw

Штамп вырубки гайки АВС.294411.01.037/Втулка _НПРК.294411.01.028-09.m3d

Штамп вырубки гайки АВС.294411.01.037/Пуансон _ НПРК.294411.01.028-13.cdw

Штамп вырубки гайки АВС.294411.01.037/Съёмник _ НПРК.294411.01.028-04.cdw

Штамп вырубки гайки АВС.294411.01.037/Планка правая _ НПРК.294411.01.028-03.m3d

Штамп вырубки гайки АВС.294411.01.037/Планка левая _ НПРК.294411.01.028-02.cdw

Штамп вырубки гайки АВС.294411.01.037/Плитка подкладная_ НПРК.294411.01.028-17.m3d

Штамп вырубки гайки АВС.294411.01.037/Пуансонодержатель _ НПРК.294411.01.028-12.cdw

Штамп вырубки гайки АВС.294411.01.037/Плита верхняя _ НПРК.294411.01.028-10.m3d

Штамп вырубки гайки АВС.294411.01.037/Плитка подкладная _ НПРК.294411.01.028-17.cdw

Штамп вырубки гайки АВС.294411.01.037/Штамп вырубки гайки _ НПРК.294411.01.028.igs

Штамп вырубки гайки АВС.294411.01.037/Пуансон _ НПРК.294411.01.028-11.m3d

Штамп вырубки гайки АВС.294411.01.037/Втулка _ НПРК.294411.01.028-09.cdw

Штамп вырубки гайки АВС.294411.01.037/Планка левая _ НПРК.294411.01.028-02.m3d

Штамп вырубки гайки АВС.294411.01.037/Спецификация_Штамп вырубки гайки _ НПРК.294411.01.028.cdw

Штамп вырубки гайки АВС.294411.01.037/Съёмник _ НПРК.294411.01.028-04.m3d

Штамп вырубки гайки АВС.294411.01.037/Колонка _ НПРК.294411.01.028-08.m3d

Штамп вырубки гайки АВС.294411.01.037/Прижим _ НПРК.294411.01.028-06.cdw
