Печь роторная для плавки свинца с футеровкой

Печь роторная ПАБ-6,0-И1 предназначена для плавки вторичного свинца из перебранного и очищенного лома, не содержащего приделок, температура плавления которых превышает 800°С (например, железосодержащих приделок). Печь предназначена для плавки порции шихты массой не более 7,5 т.
1. Емкость печи по расплаву, кг 6000
2. Частота вращения корпуса печи, об/мин 2.33
3. Суммарная мощность электродвигателей привода печи, кВт 37
4. Тип горелки Жидкотопливная с форсункой ДС-158. 82.03.000 производства ООО «КредСнаб», г. Новосибирск
5. Номинальная тепловая мощность горелки, МВт 0,6
- вид топлива Мазут ГОСТ 10585-99
Топливо дизельное ГОСТ 305-82
6. Номинальный расход жидкого топлива при Qс =40,53 МДж/кг (9680 ккал/кг), кг/ч 60
7. Давление топлива перед форсункой, кг/см2 8…12
8. Вентилятор высокого давления, тип ВР170-18 исп.5 (ВВД исп.5)
9. Давление вентилятора Па, 5000
10. Производительность вентилятора, м3/час 3300
11. Мощность двигателя вентилятора, Квт 7 —
12. Производительность печи по расплавлению, кг/ч, не менее: 4000
13. Размеры рабочего пространства печи, мм
- диаметр 2010
- длина 5262
14. Напряжение, В
- силовых цепей 380 361...399
- цепей управления 220 209...231
15. Частота, Г ц 50 49...51
16. Число фаз, шт 3
17. Температура слива свинца, °С 750 800
18. Масса печи (без массы футеровки корпуса), кг 26200
19. Масса футеровки корпуса, кг 33000
20. Режим работы печи непрерывный, трехсменный

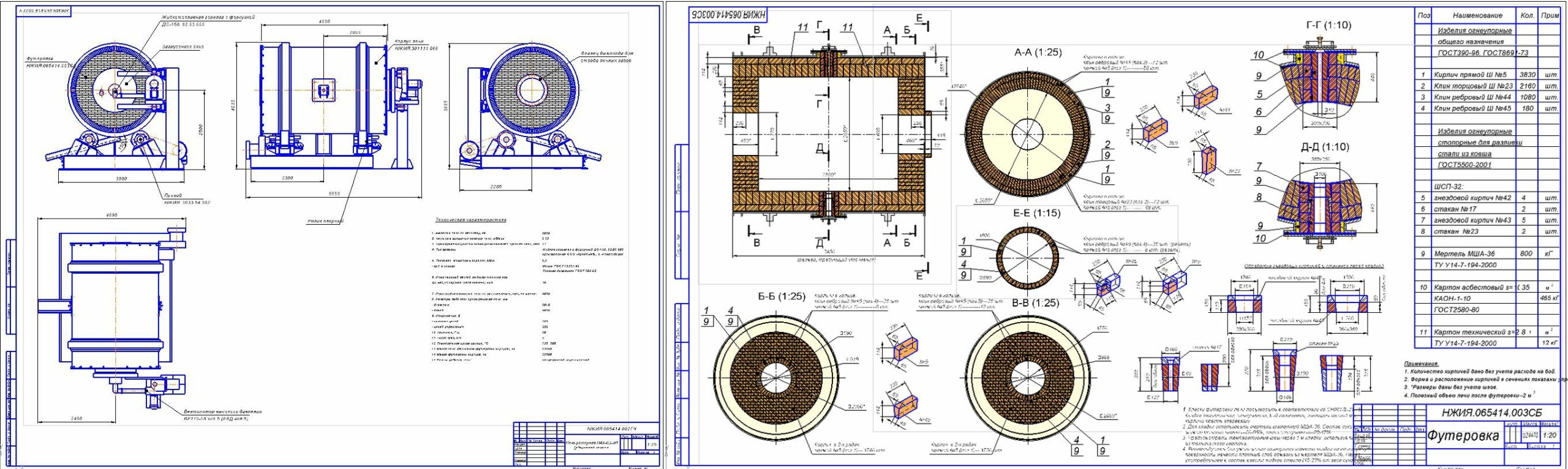

Печь (см. черт. НЖИЯ.065414.002 ГЧ) представляет из себя горизонтальный футерованный цилиндр, установленный на опорных роликах фрикционного привода. Печь состоит из следующих основных узлов и механизмов:
- корпус печи с футеровкой;
- привод поворота печи;
- окно загрузочное с жидкотопливной горелкой;
- система подготовки топлива;
- шкафы управления.
Корпус печи представляет собой сварную цилиндрическую конструкцию, на наружной поверхности которого закреплены два опорных бандажа. На противоположных торцах корпуса имеются отверстия, одно отверстие служит для загрузки шихты и установки загрузочного окна с жидкотопливной горелкой, второе служит для отвода дымовых газов. Внутренняя поверхность печи футерована (см. черт. НЖИЯ.065414.003СБ) огнеупорными и теплоизоляционными материалами.
Корпус печи устанавливается на опорные ролики привода. Привод состоит из сварных рам, холостых и приводных роликов, мотор-редукторов, соединительных муфт.
Окно загрузочное служит для загрузки печи свинцовым ломом. На двери окна загрузочного установлена жидкотопливная горелка, служащая для обеспечения температуры печи, необходимой для нагрева и расплавления металла.
Система подготовки топлива предназначена для размещения приборов и аппаратов, обеспечивающих проведение технологического режима и безопасную эксплуатацию процесса плавки. Продолжительность цикла производства на 1 плавку - 24 часа. Режим работы – непрерывный в 3 смены.
Шкафы управления предназначены для управления вращением печи, управления технологическим режимом работы печи и обеспечения безопасной эксплуатации печи.
Загрузка печи производится с помощью загрузочного устройства. Перед загрузкой необходимо выключить горелочное устройство ,открыть загрузочное окно и переместить загрузочное устройство печи. За-грузка сырья и шихтовочных материалов производится с помощью погрузчика из заранее подготовленных бигбегов . Загрузка производится следующим образом, в печь подается 50% свинец-содержащего сырья, затем загружаются шихтующие материалы (кокс, известь, сода) и оставшееся сырье. После завершения загрузки загрузочное устройство отводится от печи, загрузочное окно закрывается и включается горелка.
Параметры работы печи контролируются термопарами отходящих газов, манометром давления подачи топлива на горелку и пирометром для замера температуры непосредственно внутри печи.
После получения в печи расплава и достижения температуры 950-1050℃ продукты плавки выпускаются в заранее подготовленные изложницы, установленные на тележки с электроприводом перемещения. Свинец выпускается через свинцовую летку шлак через шлаковую. После выпуска летки забиваются огнеупорной глиной и закрываются металлическими крышками.
