Гомельский государственный технический университет
им. П.О. Сухого
Кафедра «Промышленная теплоэнергетика и экология»
КУРСОВОЙ ПРОЕКТ
по курсу: «Высокотемпературные теплотехнологические процессы и установки»

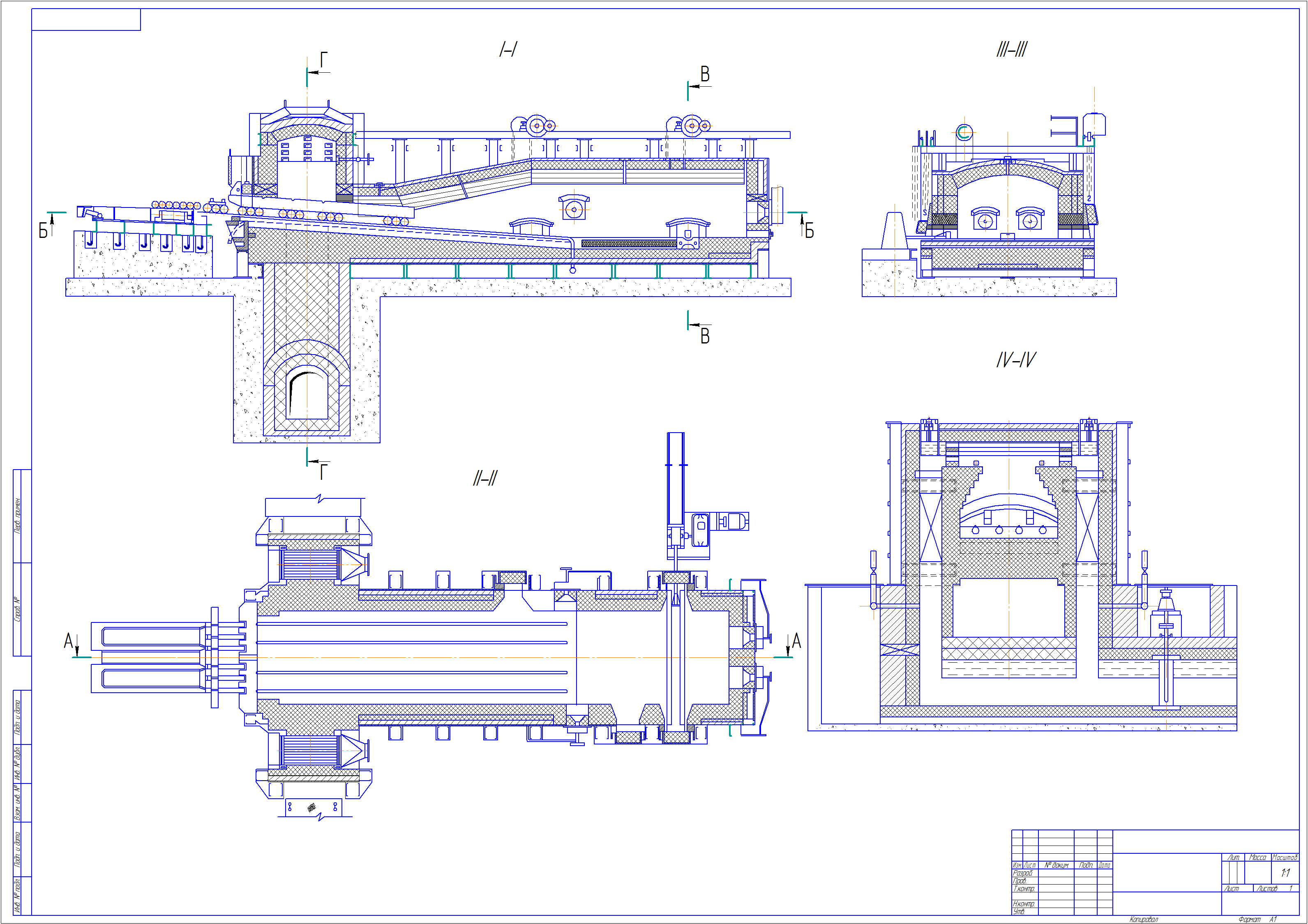

на тему: «Расчёт пламенной методической печи»
Гомель 2016
Исходные данные
1. Нагреваемый материал: Ст 35
2. Производительность печи:
3. Температура материала на входе:
4. Температура материала на выходе:
5. Величина:
6. Размер нагреваемых изделий,
7. Температура уходящих газов:
8. Удельная производительность печи:
9. Вариант расположения заготовок: 1 ряд
10. Конечная разность температур в томильной зоне:
11. Коэффициент несимметричности:
12. Температура наружного воздуха:
13. Температура наружной поверхности свода:
14. Угар металла:
15. Вид топлива: ПГ+КГ (21000 кДж/м3)
16. Температура подогрева воздуха: 505 oC
17. Температура подогрева топлива: 255oC
18. Расчёт и подбор инжекционной горелки: -
19. Расчет аэродинамического сопротивления дымового тракта и дымовой трубы:
a. h=2 м
b. L1=5 м
c. L2=8 м
d. L3=10 м
e. L4=30 м
СОДЕРЖАНИЕ
Введение 3
Исходные данные 4
1. Расчёт горения топлива 5
2. Определение времени нагрева 10
2.1. Предварительное определение основных размеров печи 11
2.2.Определение степени развития кладки 11
2.3.Определение эффективности толщины газового слоя 12
2.4. Определение времени нагрева металла в методической зоне 12
2.5.Определение времени нагрева металла в сварочной зоне 19
2.6.Определение времени топления металла 21
2.7. Определение действительных основных размеров печи 22
3. Тепловой баланс 24
3.1. Выбор футеровки печи 24
3.2. Общие положения 24
3.3. Статьи прихода теплоты 25
3.4. Статьи расхода теплоты 25
3.5. Потери теплоты теплопроводностью через кладку (прибли-женный расчет) 26
4. Расчёт и выбор вспомогательного оборудования 31
4.1. Блочный керамический рекуператор 31
4.2. Трубчатый металлический рекуператор 38
5. Расчет аэродинамического сопротивления дымового тракта 44
6. Определение высоты дымовой трубы 50
Заключение 52
Список использованной литературы 53
