Ролик приводной

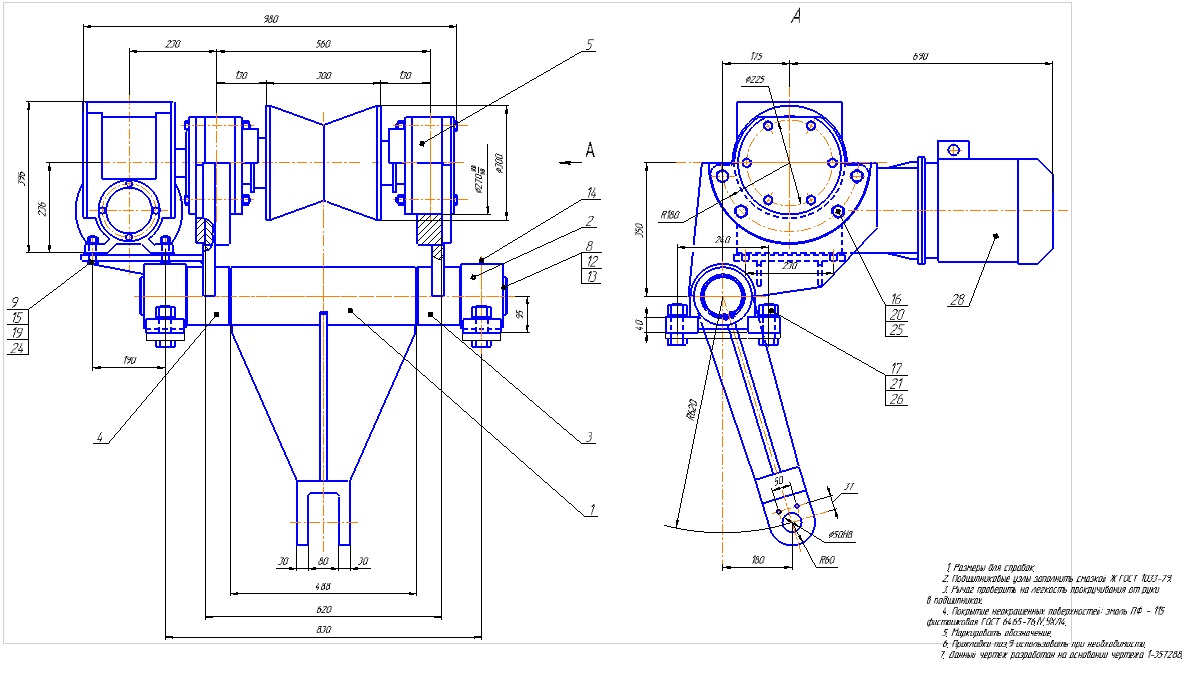

Ролик приводной. Применяется в составе рольгангов трубопрокатных производств. Диаметр ролика 300 мм. Длина 300 мм. Угол раскрытия 140 градусов.

Состав: Сборочный чертёж (СБ), спецификация, деталировка.

Софт: КОМПАС-3D 15.2

Файлы:

МПМ_0080_05_000_Ролик в сборе/

МПМ_0080_05_000_Ролик в сборе/МПМ_0080_05_001_Ролик.cdw

МПМ_0080_05_000_Ролик в сборе/МПМ_0080_05_000_СП_л1_Ролик в сборе.cdw

МПМ_0080_05_000_Ролик в сборе/МПМ_0080_05_000_СП_л2_Ролик в сборе.cdw

МПМ_0080_05_000_Ролик в сборе/МПМ_0080_05_006_Крышка.cdw

МПМ_0080_05_000_Ролик в сборе/МПМ_0080_05_200_Корпус подшипника/

МПМ_0080_05_000_Ролик в сборе/МПМ_0080_05_200_Корпус подшипника/МПМ_0080_05_202_Фланец.cdw

МПМ_0080_05_000_Ролик в сборе/МПМ_0080_05_200_Корпус подшипника/МПМ_0080_05_201_Корпус.cdw

МПМ_0080_05_000_Ролик в сборе/МПМ_0080_05_200_Корпус подшипника/МПМ_0080_05_200_СП_Корпус подшипника.cdw

МПМ_0080_05_000_Ролик в сборе/МПМ_0080_05_200_Корпус подшипника/МПМ_0080_05_200_СБ_Корпус подшипника.cdw

МПМ_0080_05_000_Ролик в сборе/МПМ_0080_05_005_Кольцо.cdw

МПМ_0080_05_000_Ролик в сборе/МПМ_0080_05_100_Крышка/

МПМ_0080_05_000_Ролик в сборе/МПМ_0080_05_100_Крышка/МПМ_0080_05_100_СБ_Крышка.cdw

МПМ_0080_05_000_Ролик в сборе/МПМ_0080_05_100_Крышка/МПМ_0080_05_102_Крышка.cdw

МПМ_0080_05_000_Ролик в сборе/МПМ_0080_05_100_Крышка/МПМ_0080_05_100_СП_Крышка.cdw

МПМ_0080_05_000_Ролик в сборе/МПМ_0080_05_100_Крышка/МПМ_0080_05_101_Кожух.cdw

МПМ_0080_05_000_Ролик в сборе/МПМ_0080_05_003_Прокладка.cdw

МПМ_0080_05_000_Ролик в сборе/МПМ_0080_05_007_Вал.cdw

МПМ_0080_05_000_Ролик в сборе/МПМ_0080_05_002_Крышка глухая.cdw

МПМ_0080_05_000_Ролик в сборе/МПМ_0080_05_004_Шайба торцовая.cdw

МПМ_0080_05_000_Ролик в сборе/МПМ_0080_05_000_СБ_Ролик в сборе.cdw

МПМ_0080_00_001_Ось.cdw

МПМ_0080_00_000_СП_л2_Ролик приводной.cdw

МПМ_0080_00_000_СП_л1_Ролик приводной.cdw

МПМ_0080_00_002_Прокладка.cdw

МПМ_0080_01_000_Рычаг/

МПМ_0080_01_000_Рычаг/МПМ_0080_01_000_СБ_Рычаг.cdw

МПМ_0080_01_000_Рычаг/МПМ_0080_01_000_СП_Рычаг.cdw

МПМ_0080_01_000_Рычаг/МПМ_0080_01_001_Корпус.cdw

МПМ_0080_01_000_Рычаг/МПМ_0080_01_003_Ребро.cdw

МПМ_0080_01_000_Рычаг/МПМ_0080_01_002_Ребро.cdw

МПМ_0080_01_000_Рычаг/МПМ_0080_01_004_Вилка.cdw

МПМ_0080_00_000_ВП_Ведомость покупных изделий.cdw

МПМ_0080_00_000_СБ_Ролик приводной.cdw

МПМ_0080_03_000_Опора/

МПМ_0080_03_000_Опора/МПМ_0080_03_002_Ребро.cdw

МПМ_0080_03_000_Опора/МПМ_0080_03_000_СБ_Опора.cdw

МПМ_0080_03_000_Опора/МПМ_0080_03_001_Бобышка.cdw

МПМ_0080_03_000_Опора/МПМ_0080_03_003_Втулка.cdw

МПМ_0080_03_000_Опора/МПМ_0080_03_000_СП_Опора.cdw

МПМ_0080_04_000_Опора/

МПМ_0080_04_000_Опора/МПМ_0080_04_000_СП_Опора.cdw

МПМ_0080_04_000_Опора/МПМ_0080_04_001_Платик.cdw

МПМ_0080_04_000_Опора/МПМ_0080_04_002_Ребро.cdw

МПМ_0080_04_000_Опора/МПМ_0080_04_000_СБ_Опора.cdw

МПМ_0080_02_000_Корпус подшипника/

МПМ_0080_02_000_Корпус подшипника/МПМ_0080_02_100_Корпус/

МПМ_0080_02_000_Корпус подшипника/МПМ_0080_02_100_Корпус/МПМ_0080_02_100_СП_Корпус.cdw

МПМ_0080_02_000_Корпус подшипника/МПМ_0080_02_100_Корпус/МПМ_0080_02_100_СБ_Корпус.cdw

МПМ_0080_02_000_Корпус подшипника/МПМ_0080_02_100_Корпус/МПМ_0080_02_101_Втулка.cdw

МПМ_0080_02_000_Корпус подшипника/МПМ_0080_02_100_Корпус/МПМ_0080_02_102_Платик.cdw

МПМ_0080_02_000_Корпус подшипника/МПМ_0080_02_000_СБ_Корпус подшипника.cdw

МПМ_0080_02_000_Корпус подшипника/МПМ_0080_02_001_Втулка.cdw

МПМ_0080_02_000_Корпус подшипника/МПМ_0080_02_000_СП_Корпус подшипника.cdw
