Трубоволочильный стан

Станы для волочения труб применяются с целью уменьшения наружного диаметра трубы при незначительном изменении толщины ее стенки. Волочению подвергаються бесшовные, а в некоторых случаях и сварные трубы с целью снятия с них сварного грата и некоторого уменьшения диаметра.
Техническая характеристика
1. Усилие волочения, т 150
2. Скорость волочения, м/с 17
3. Скорость возвращения тележки, м/с 4...3
4. Полезная длина волочения, м 12
5. Длина труб до волочения, м 4...8,5
6. Диаметр труб до волочения:
минимальный, мм 94
максимальный, мм 155

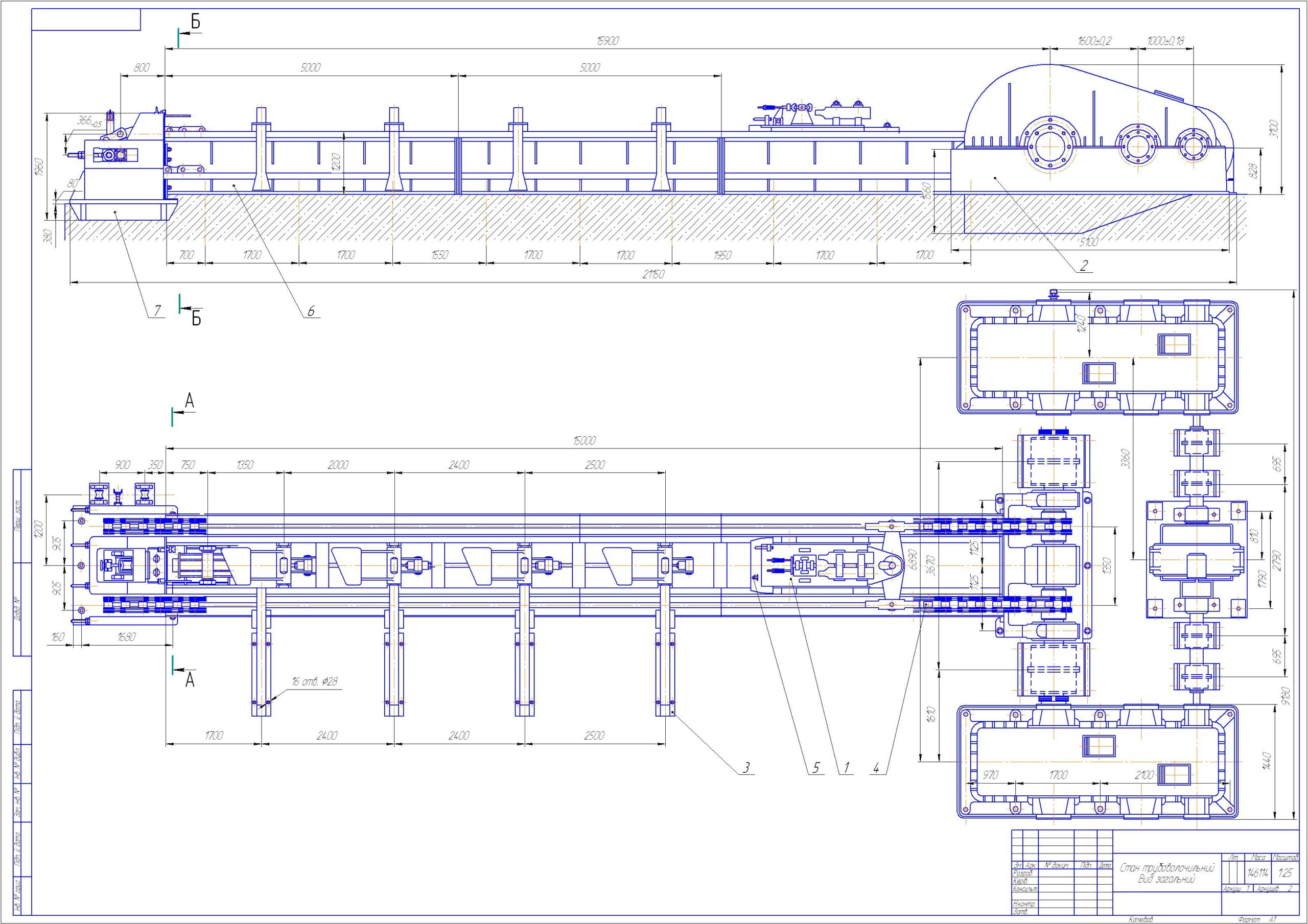

Состав: Два чертежа стана формата А1, ВО, спецификация. Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Промышленность / Металлургия / Трубоволочильный стан

Трубоволочильный стан\Стан_СПЕЦИФ.cdw
Трубоволочильный стан\Трубоволочильн_стан_А1_2.cdw
Трубоволочильный стан\Трубоволочильн_стан_А1_2._2cdw.cdw
Трубоволочильный стан
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
