Дипломный проект: Технологический процесс сборки и сварки кронштейна 5531-3519090

Могилевский государственный политехнический колледж
Технологическое отделение
Дипломный проект: Технологический процесс сборки и сварки кронштейна 5531-3519090
Могилев 2020

В данной работе выполнена разработка технологического процесса сборки и сварки узла спецтехники кронштейн 5531-3519090, проектирование технологической оснастки, проектирование участка цеха для сборки-сварки кронштейна 5531-3519090, подрамника 0610.Б.02.05.000, плиты 500.77.02.100.
Произведены экономические расчеты, выполнена модернизация базового варианта с целью сокращения штучного времени и увеличения годового экономического эффекта.

Исходные данные:
Программа выпуска П=19000 шт/год
Тшт. сб-св подрамника:19,2 мин
Тшт. сб-св подрамника:22,1 мин

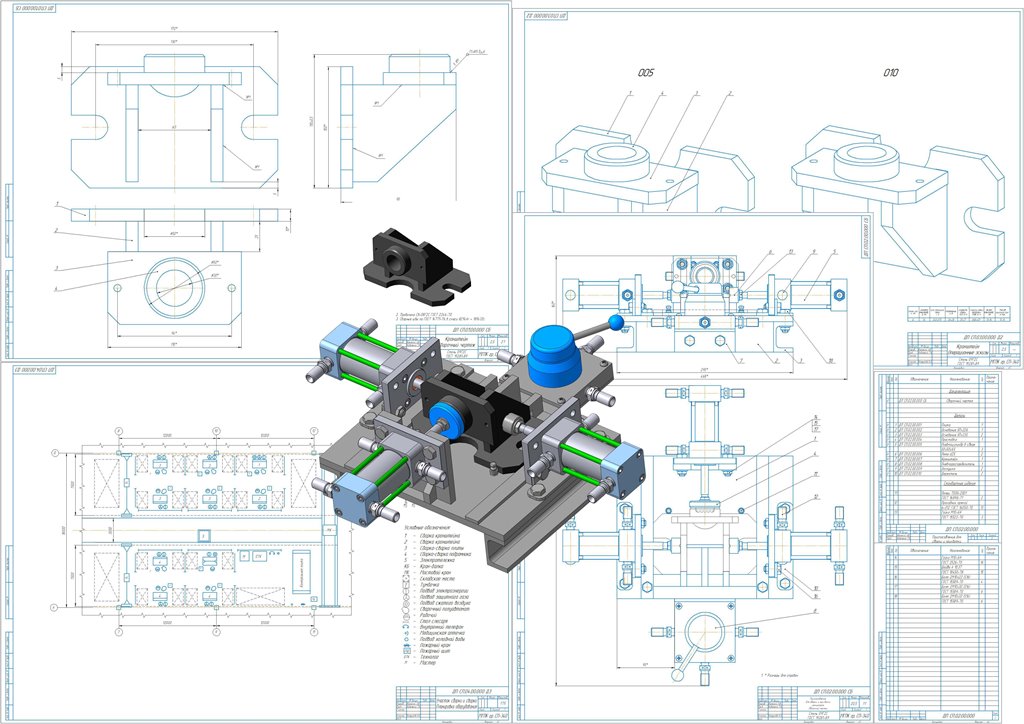

В качестве дополнительного материала в архив включены 3D модели Кронштейна 5531-3519090 и приспособления для сборки-сварки.

Содержание

Введение
1 Технологический раздел
1.1 Описание сварной конструкции, ее назначение
1.2 Обоснование материала сварной конструкции
1.3 Технические условия на изготовление сварной конструкции
1.4 Определение типа производства
1.5 Выбор и обоснование методов сборки и сварки
1.6 Режимы сварки
1.7 Выбор сварочных материалов
1.8 Выбор сварочного оборудования, технологической оснастки, инструмента
1.9 Определение технических норм времени на сборку и сварку
1.10 Расчет количества наплавленного металла, расхода сварочных материалов, электроэнергии
1.11 Расчет количества оборудования и его загрузки
1.12 Расчет численности работающих
1.13 Расходы на содержание и эксплуатацию оборудования
1.14 Методы борьбы со сварочными деформациями
1.15 Выбор методов контроля качества
1.16 Техника безопасности, противопожарные мероприятия и охрана окружающей среды
1.17 Ресурсосберегающие мероприятия при изготовлении сварной конструкции
2 Экономический раздел
2.1 Расчет материальных затрат
2.2 Расчет зарплаты производственных рабочих и отчислений от нее
2.3 Расчет полной себестоимости конструкции
2.4 Сравнение вариантов технологического процесса изготовления конструкции
Заключение
Список используемых источников
Приложение А (обязательное) Компьютерное подтверждение режимов сварки
Приложение Б (обязательное) Компьютерное подтверждение выбранного сварочного оборудования
Приложение В (обязательное) Расчет освещения сборочно-сварочного участка
Приложение Г (обязательное) Наименование сварной конструкции ДП СП 01.00.000. Спецификация
Приложение Д (обязательное) Приспособление для сборки и прихватки ДП СП 02.00.000. Спецификация
Приложение Е (обязательное) Комплект документов на единичный технологический процесс сборки и сварки
ДП СП 01.00.000
Приложение Ж (обязательное) Расчет зарплаты производственных рабочих и отчислений от нее по проектируемому варианту
Приложение К (обязательное) Расчет зарплаты производственных рабочих и отчислений от нее по базовому варианту
