Емкость для транспортировки сжиженного газа АСГ10-43118

Иркутский национальный исследовательский технический университет
Кафедра машиностроительных технологий и материалов
Курсовой проект по дисциплине "Производство сварных конструкций"
На тему "Технология и оснастка изготовления емкости автоцистерны для транспортировки сжиженного газа АСГ-10-43118"
Иркутск 2020

Исходные данные Автоцистерна АСГ-10-43118: объем 10 куб. метров, давление 1,6 мПА, длина 5106 мм, диаметр 1620 мм.

В данной работе разработана технология сборки и сварки емкости автоцистерны.

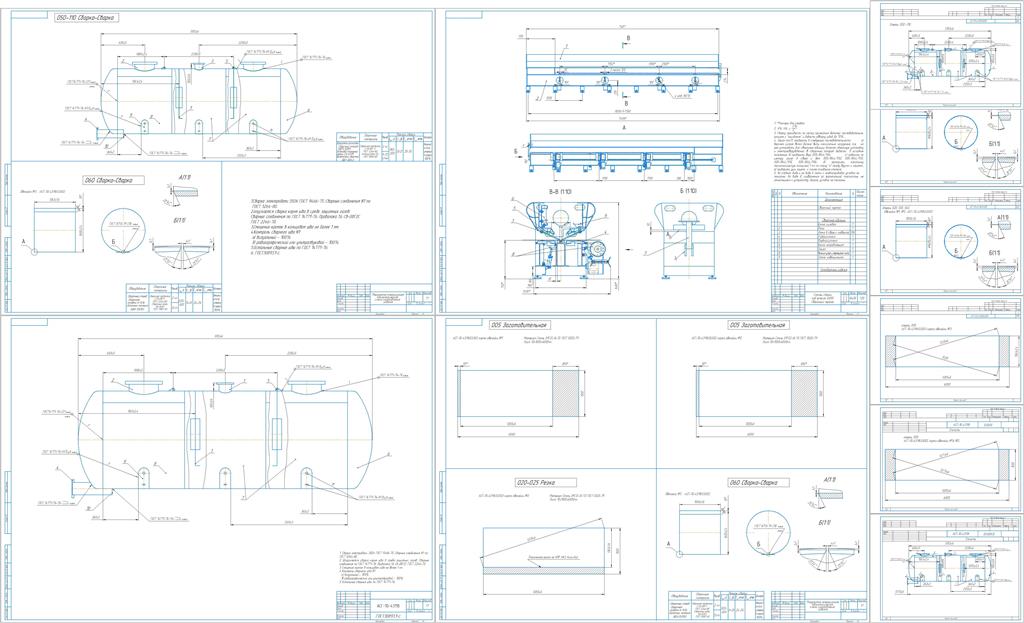

Графическая часть содержит сборочные чертежи емкости и приспособления для сборки.

Содержание

Введение 4
1 Общая часть 6
1.1 Техническая характеристика, назначение, состав и условия эксплуатации сварной конструкции (узла) 6
1.2 Обоснование выбора, характеристика, свойства и свариваемость основного металла, применяемых заготовок для сборочных единиц 7
2 Технологическая часть 11
2.1 Выбор общей маршрутно-операционной технологической схемы изготовления (восстановления) сварной конструкции детали 11
2.2 Выбор способа сварки 13
2.3 Выбор сварочных материалов 15
2.4 Определение параметров режима сварки 17
2.5 Выбор сварочного оборудования 20
2.6 Нормирование расхода сварочных материалов 24
3 Конструкторская часть 28
3.1 Краткое описание конструктивных особенностей стапеля для сборки-сварки кольцевых швов 28
3.2 Расчет роликоопор стапеля для сборки-сварки кольцевых швов 29
3.3 Описание конструктивных особенностей стапеля для сборки и сварки карт и обечаек 34
3.4 Требования к конструкции приспособлений 38
Заключение 40
Список использованных источников 41
Приложения 43
