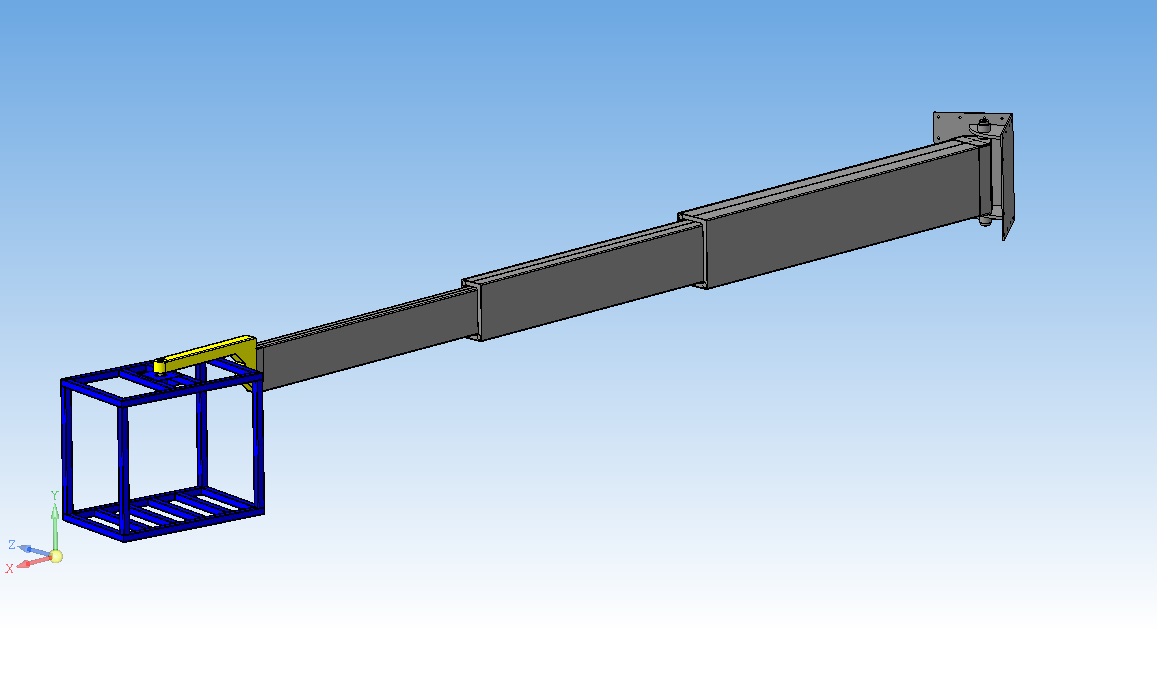

Кронштейн предназначен для подвешивания сварочного полуавтомата под потолком, для получения большей зоны охвата сварки без применения длинного сварочного рукава. При необходимости позволяет убрать аппарат к стене, чтобы не мешался. В сложенном состоянии длина плеча(без учета корзины) - 1350 мм, в выдвинутом 3000 мм.Максимальная нагрузка на консоль 50 кг.
