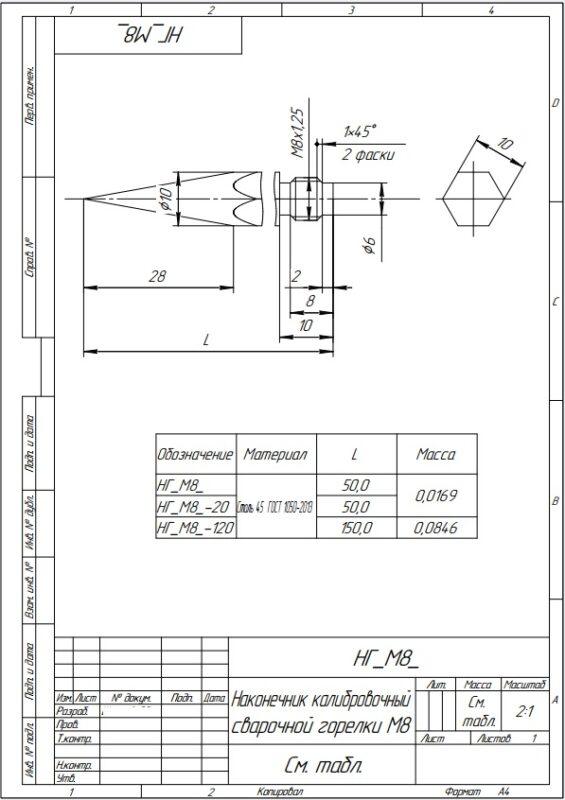

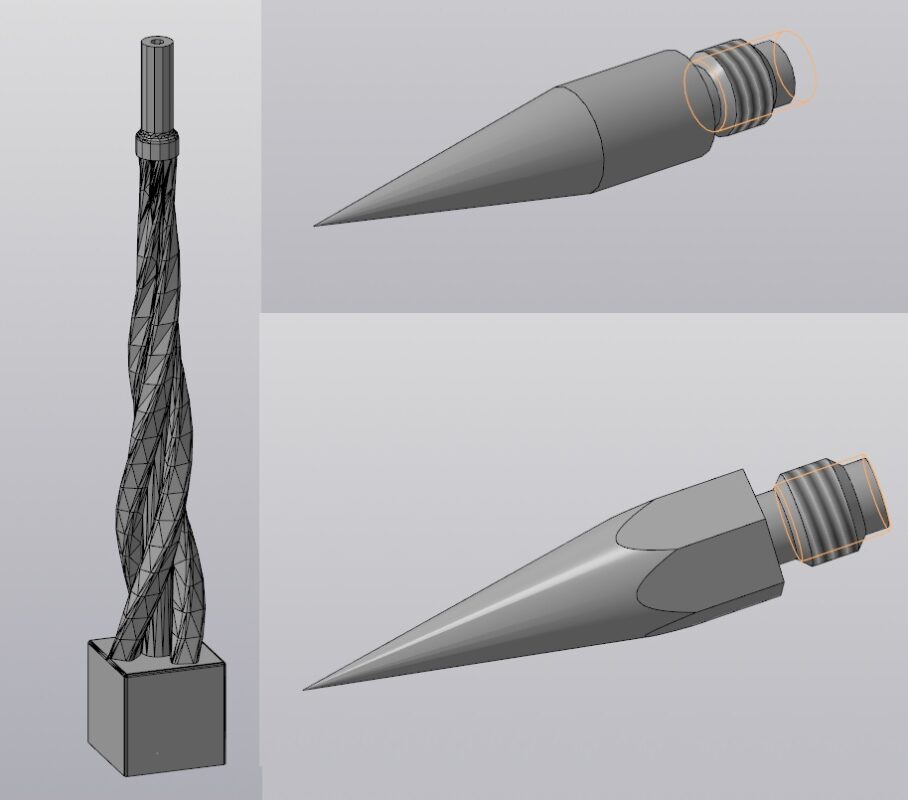

Наконечник длинный и короткий для калибровки X, Y, Z и rX, rY, rZ сварочного робота робота. + 3D модель для магнитного калибратора. В качестве иголки рекомендую сварочный электрод от TIG сварки. Магниты 2е штуки приклеиваются на основание цианакрилатом
- Главная -
- Чертежи -
- Промышленность -
- Металлургия -
- Сварочное производство -
- Наконечник для горелки и магнитная стойка для калибровки TCP робота
Наконечник для горелки и магнитная стойка для калибровки TCP робота
0
0
15
0
0
20
Сообщить о проблеме
Автор
fuzzy_l
Дата
09.10.2026
Язык
Русский
Состав
3д модели
Софт
КОМПАС-3D 22
Как открыть?
Отзывов пока нет
Содержимое архива
-
KOMPAS - Наконечник калибровочный сварочной горелки М8 _ НГ_М8_.pdf
-
Наконечник М8 малый_ок.m3d
-
Наконечник калибровочный сварочной горелки М8 _ НГ_М8_Ок.cdw
-
Пины шестигранные.m3d
-
Стойка магнитная3_Ок.m3d
-
Стойка магнитнаяv6_ок.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
