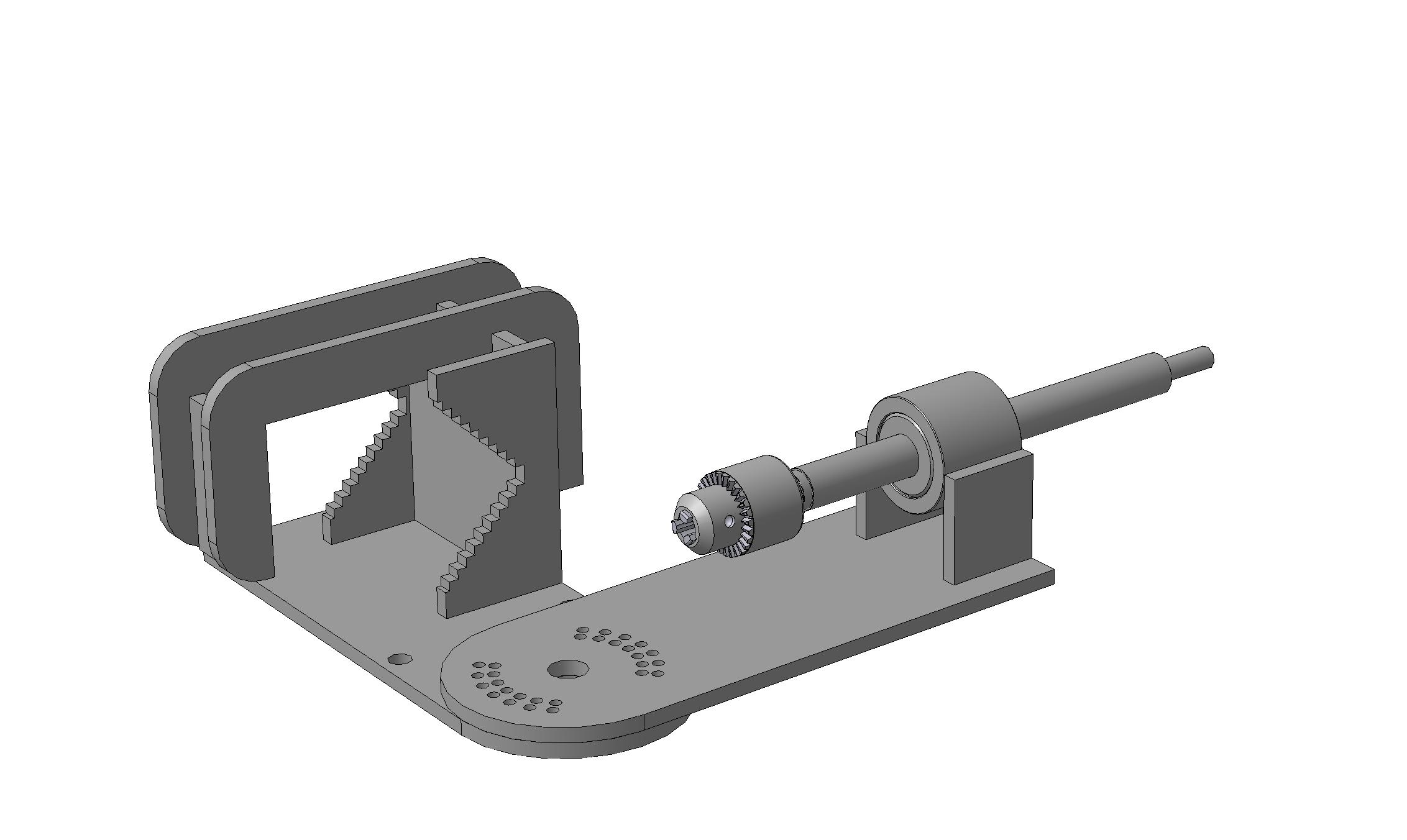

Приспособление для обработки торцов круглой трубы до 100 мм диаметром. Обработка ведется зубчатыми коронками. Для изготовления приспособления нужна лазерная резка. В качестве направляющего штока используется шток от автомобильной стойки вместе с направляющей втулкой, практика показала, что для штока желательно поставить еще одну опору с направляющей втулкой.
