Педаль для TİG сварки
0
3
1503
2
4
200
Сообщить о проблеме
Автор
Nizam Quliyev
Дата
13.01.2020
Язык
Русский
Состав
3D сборка и детали
Софт
КОМПАС-3D 17.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
krishka.m3d
-
Mikrik derjatel.m3d
-
Natyaq.m3d
-
Nit.m3d
-
Nit2.m3d
-
Nojka.m3d
-
Podlojka.m3d
-
Podoshva.m3d
-
potensiometr.m3d
-
pot sbor.a3d
-
Pot ushko.m3d
-
Profil 80x40.m3d
-
Qapaq 85x40.m3d
-
Rolik.a3d
-
Rolik.m3d
-
Rolik na NIT.m3d
-
rolik oturacaq.m3d
-
rolik v sbore.a3d
-
Ruchka.m3d
-
Shkiv potensiometr.m3d
-
Shtift.m3d
-
Shtift1.m3d
-
Switch SV-166-1C25.m3d
-
Пружина5 3.m3d
-
Пружина5.m3d
-
Пружина38m.m3d
-
Сборка 80x40.a3d
-
Сборка mikrik.a3d
-
-

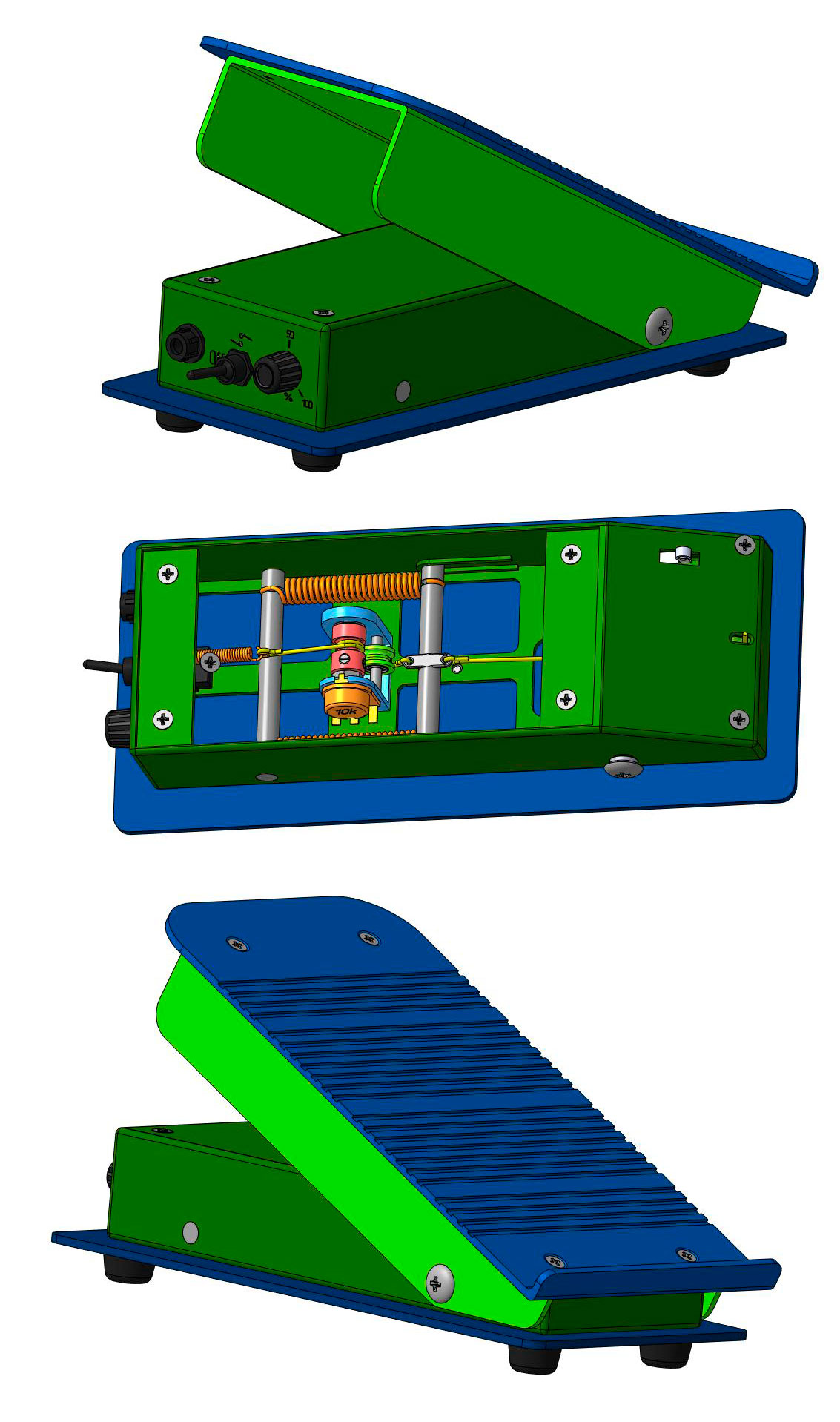

Bez krishki.jpg
-
Сборка Pedal .jpg
-
Сборка Pedal 80x40.jpg
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Задания с фриланса
Анализ напряжённо-деформированного состояния лопатки вентилятора РД-33 в трехконтурной схеме
договорная
Роман
22.12.2025
user-1551042
4 недели назад
Василий
FMDostoevski
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Обновили файлы и картинку
Спасибо!!
NIZAM QULIYEV, поясните тогда как работает конструкция? С ниточкой вопросов нет, почти... Я так понимаю, она цепляется за центральную пружину, делает несколько оборотов вокруг "кнехта" на переменном резисторе, проходит через ролик и привязывается сквозь отверстие в педали? Две другие пружины вроде как должны держать педаль в поднятом положении. Цепляются на ось(которая висит), и за центр она подтянута другой ниточкой, которая направлена через ролик в то же отверстие педали? Все правильно мыслю?
ДМИТРИЙ, Можно напечатать на принтере, не спорю, но хотелось бы чтобы такие моменты указывались в описании, не у всех есть доступ к печати(а кто то ее просто на дух не переносит), я конечно этот корпус адаптирую под изготовление из листового металла, просто скачал очень интересную вещь, а оказалось, что нужно все переделывать, досадно.
Все верно..- она одним концом цепляется за центральную пружину, делает несколько оборотов вокруг "кнехта" на переменном резисторе, вторым концом за центральное углубление на стержне который висит в воздухе.
2 боковые мощные пружины 2-ми концами цепляются в крайние канавки этого же стержня.А вторая ниточка (Или тонкий тросик) одним концом цепляется за центральную канавку того же стержня проходит через ролик и привязывается сквозь отверстие в педали.
А сам корпус нижняя часть сделано из профильной трубы 40Х80. Деталь "Qapaq" Тоже из такой же профильной трубы 40Х80 но удален нижняя плоскость и разделена пополам.(по середине добавлена полоса ширеной 1 См и заварена.) В нижней стороне вырезаются окошки для доступа установки внутренних элементов.
Задайте вопросы что не ясно отвечу!!
Все закончено в этом проекте. Веревочная связь отсутствует. Если имеются вопросы задавайте отвечу.
Должна быть гибкая связь. Но его я не смог нарисовать на компасе.
Здравствуйте. Скачал модельку. Как оказалась она не завершенная, нет механизма управления резистором(я так понимаю должна быть гибкая связь), по центру шпилька висит в воздухе и отсутствует верхняя крышка. Модель не доступна для повторения в металле, в силу того, что корпус не изготовить никаким методом кроме литья, а это промышленный путь... Зря потратил рейтинг.
А как насчет 3D Печати для корпуса?
Да, шпилька странно висит, поменял картинку чтобы другие видели.
