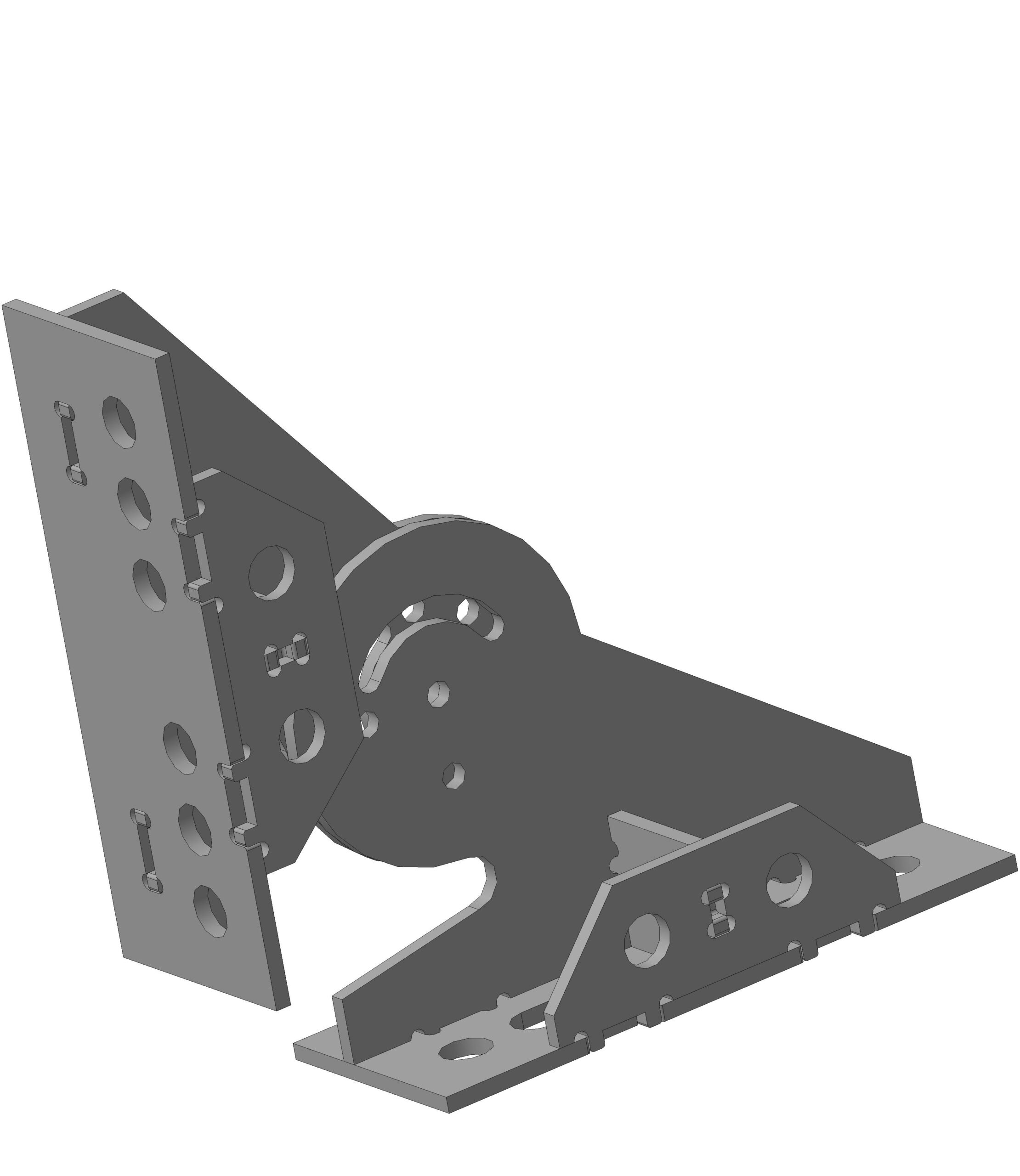

Поворотная площадка для сварочного стола предназначена для крепления деталей под углом. Толщина металла 5 мм, расстояние между центрами отверстий 25 мм, диаметр отверстий 16 мм. Размер площадки 200х75 мм.
