Приспособление для сборки под сварку стойки.

1
2
169
1
0
60

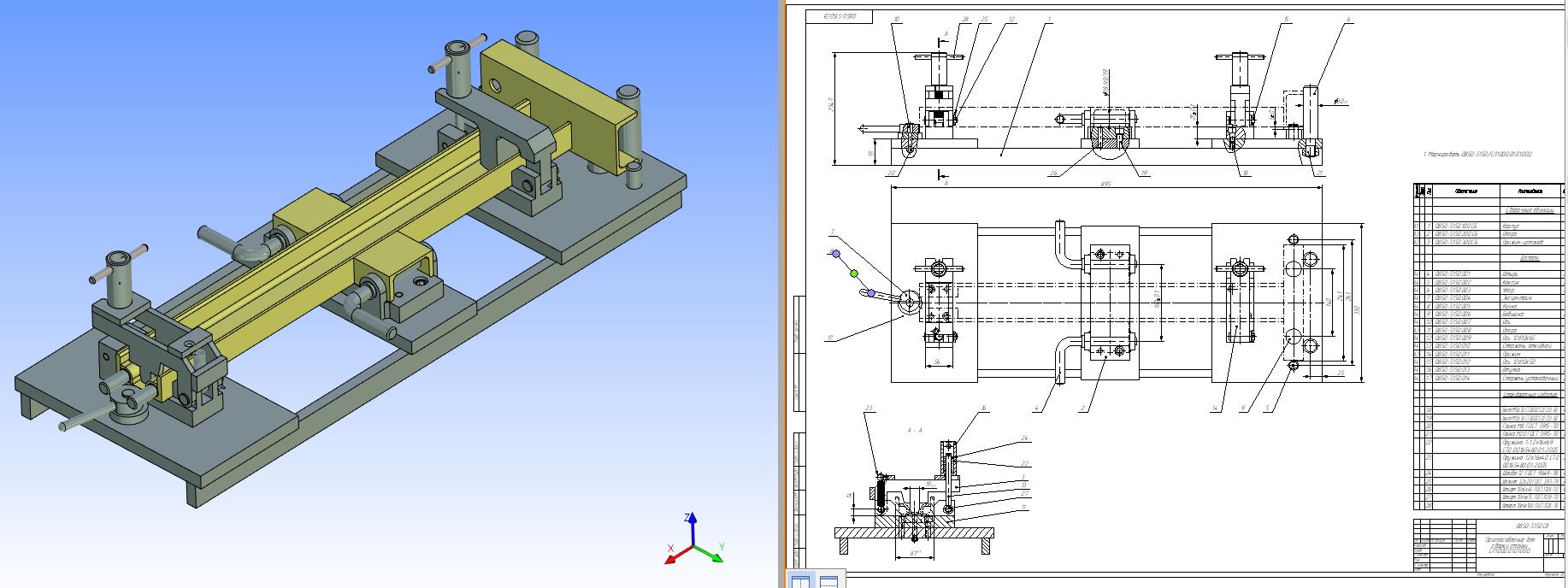

3D модель Приспособление для сборки под сварку стойки.

Приспособление предназначено для сборки, закрепления и прихватки сваркой деталей стойки ленточного конвейера.

Приспособление для сборки под сварку стойки.
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Анатолий Корнеев
Дата
16.11.2023
Язык
Русский
Состав
Сборочный чертеж. Деталировка. Спецификация.3D Сборка.
Софт
T-FLEX CAD 10
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • 0850-5150 Приспособление для сборки стойки СЛ1000.01.01.000
    • 0850-5150.001 Штырь.grb
    • 0850-5150.002 Коксик.grb
    • 0850-5150.003 Упор.grb
    • 0850-5150.004 Эксцентрик.grb
    • 0850-5150.005 Ручка.grb
    • 0850-5150.006 Бобышка.grb
    • 0850-5150.007 Ось.grb
    • 0850-5150.008 Опора.grb
    • 0850-5150.009 Ось 12d11.grb
    • 0850-5150.010 Стержень откидной.grb
    • 0850-5150.011 Прижим.grb
    • 0850-5150.012 Ось 12d11(L=50).grb
    • 0850-5150.013 Втулка.grb
    • 0850-5150.014 Стержень установочный.grb
    • 0850-5150.100.СБ Корпус.grb
    • 0850-5150.200.СБ Опора.grb
    • 0850-5150.300.СБ Прижим-установ.grb
    • 0850-5150.СБ Приспособление для сборки стойки СЛ1000.01.01.000 СБ.grb
    • Винт М10х30 СТП 002522.233-82.grb
    • Винт М12х30 СТП 002522.233-82.grb
    • Пружина 1.2х16х40 СТО 00165480.01-2005.grb
    • Пружина 1-1.2х16х70.5 СТО 00165480.01-2005.grb
    • Секция линейная СЛ 1000.01.00.000
      • Кронштейн РЖШ-1000.384.19.001.grb
      • Кронштейн РЖШ-1000.384.19.001-01.grb
      • Кронштейн РЖШ-1000.384.19.002(S=8).grb
      • Кронштейн РЖШ-1000.384.19.002.grb
      • Опора нижняя СЛ1000.01.01.003.grb
      • Опора СЛ1000.01.01.002.grb
      • РЕБРО СЛ1000.02.01.grb
      • Роликоопора РЖШ-1000.384.19.00 СБ(S=8) для ш.Воргашорская.grb
      • Роликоопора РЖШ-1000.384.19.00 СБ(S=8) для ш.Юбилейная.grb
      • Роликоопора РЖШ-1000.384.19.00 СБ(S=8).grb
      • Роликоопора РЖШ-1000.384.19.00 СБ.grb
      • Роликоопора х.в. СЛ1000.02.01.000 СБ.grb
      • Скоба СЛ1000.01.01(22.5).grb
      • Скоба СЛ1000.01.01.004.grb
      • Скоба СЛ1000.01.01.grb
      • Стойка СЛ1000.01.01.000.СБ со скобой.grb
      • Стойка СЛ1000.01.01.000.СБ.grb
      • Стойка СЛ1000.02.01.100.СБ.grb
      • Труба.grb
      • Швеллер СЛ1000.01.01.005.grb
      • Швеллер СЛ1000.02.01101.grb
    • Шайба 12 ГОСТ 9649-78.grb
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
