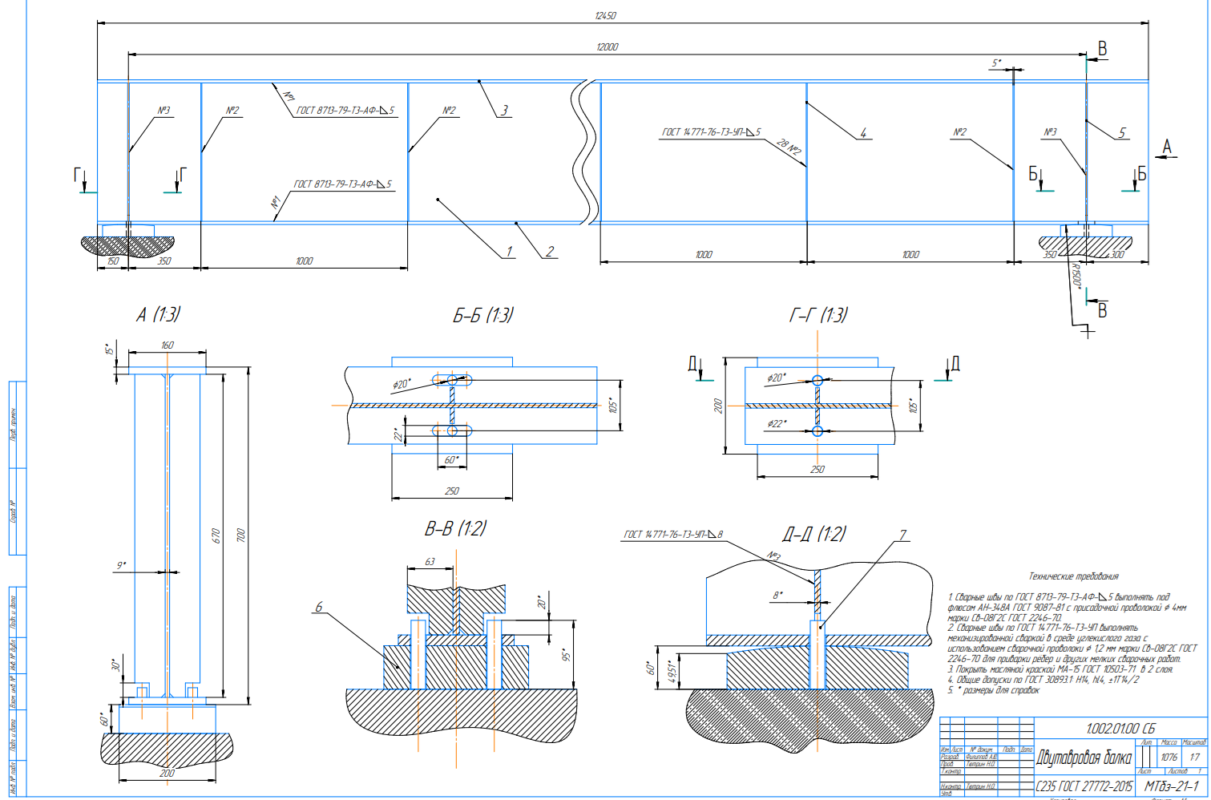

Проектирование сварной балочно-стоечной конструкции (высота стойки h - 8 м)

ИРНИТУ
Кафедра материаловедения, сварочных и аддитивных технологий
Дисциплина : Расчет и проектирование сварных конструкции
КУРСОВОЙ ПРОЕКТ
Тема: Проектирование сварной балочно-стоечной конструкции
2025

Исходные данные для расчета балочной части конструкции:
Длина балки l,- 12 м
Распределенная нагрузка q, - 9 кН/м
Сила N, - 120кН
Норма жесткости f/l - 1/200
Мате-риал С235
Допускаемое напряжение основного материала, [σ]_т-([σ]=[σ])т МПа
Допускаемое напряжение материала фундамента, [σ]_ф - 80 (бетон) МПа

Исходные данные для расчета стоечной части конструкции:
Высота стойки h, - 8 м
Коэффициент расчетной длины, 2 μ
Материал 12ХСНД
Допускаемое напряжение основного материала, [σ]_т МП- ([σ]=[σ])т

Содержание ПЗ:
Введение 4
1 Общие положения 5
1.1 Описание элемента конструкции типа «Балка» 5
1.2 Описание элемента конструкции типа «Стойка» 7
1.3 Обоснование выбора материала 9
2 Расчет балочной части конструкции 11
2.1 Определение сечения балки 11
2.2 Расчет устойчивости балки 18
2.2.1 Расчёт общей устойчивости 18
2.2.2 Расчёт местной устойчивости 20
2.2.3 Устойчивость в опорном сечении 24
2.3 Расчет поясных сварных швов балки 25
2.4 Расчет опорной части балок 26
3 Расчет стоечной части конструкции 29
3.1 Определение сечения стойки 29
3.2 Расчет местной устойчивости стойки 32
3.3 Расчет поясных сварных швов стоек 32
4 Расчёт веса балки, стойки и наплавленного металла 34
4.1 Расчет веса балки 34
4.2 Расчет веса стойки 34
4.3 Расчет веса наплавленного металла 34
5 Расчет базы 36
6. Расчет необходимых материалов 38
6.1 Расчет расхода сварочных материалов 38
6.1.1 Расчет расхода сварочных материалов для автоматической сварки под флюсом 38
6.1.2 Расчет расхода сварочных материалов для механизированной сварки в среде углекислого газа 39
6.2 Расчет расхода масляной краски МА-15 40
6.2.1 Расчет расхода краски на балку 40
6.2.2 Расчет расхода краски на стойку 41
Заключение 43
Список использованных источников 44
