Конструкция обесречивает возможность настройки под различные размеры изделий и их устойчивое положение в процессе сварки.

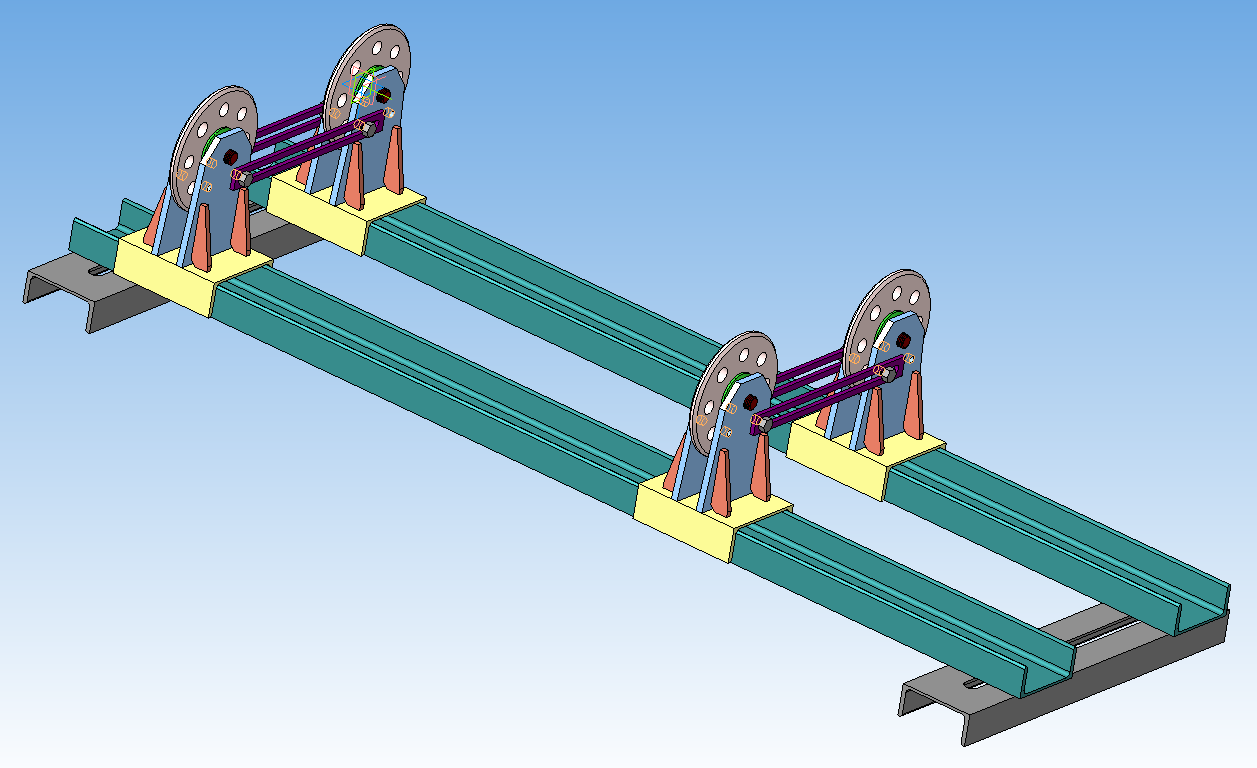

Основанием приспособления служат два продольных швеллера, выполняющие функции несущих направляющих. Швеллеры имеют регулируемое взаимное расположение, что позволяет изменять расстояние между роликовыми опорами в зависимости от длины свариваемой обечайки. Рекомендуемая длина устанавливаемого изделия составляет до 3000 мм., разумеется, опционально можно добавить дополнительную пару родиков
Роликовые опоры перемещаются вдоль направляющих и фиксируются в требуемом положении, что обеспечивает универсальность стенда при работе с изделиями различной длины.
Каждая роликовая секция состоит из основания (опоры), двух боковых опор, соединенных осью, на которой установлен опорный ролик.
Вращение ролика осуществляется на двух радиальных шариковых подшипниках SKF 6205-2RSH.
Фиксиксация элементов роликовой секции осуществляется при помощи планок и стопорных болтов, исключающих самопроизвольное смещение деталей во время эксплуатации.
Диаметр колёс = 222 мм
