Станина под вращатель

Станина используется для сварки труб, на люльку устанавливается домкрат, и к нему приваривается пластина под ролики (размеры отверстий устанавливались под свои ролики). Домкрат использовался ромбовидный, ролики стальные (размеры указаны в чертеже)

#3D_модель 3D Модели Станина

Автор

Николай Нестеренко

Дата

28.07.2025

Язык

Русский

Состав

3D-сборка и чертежи

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

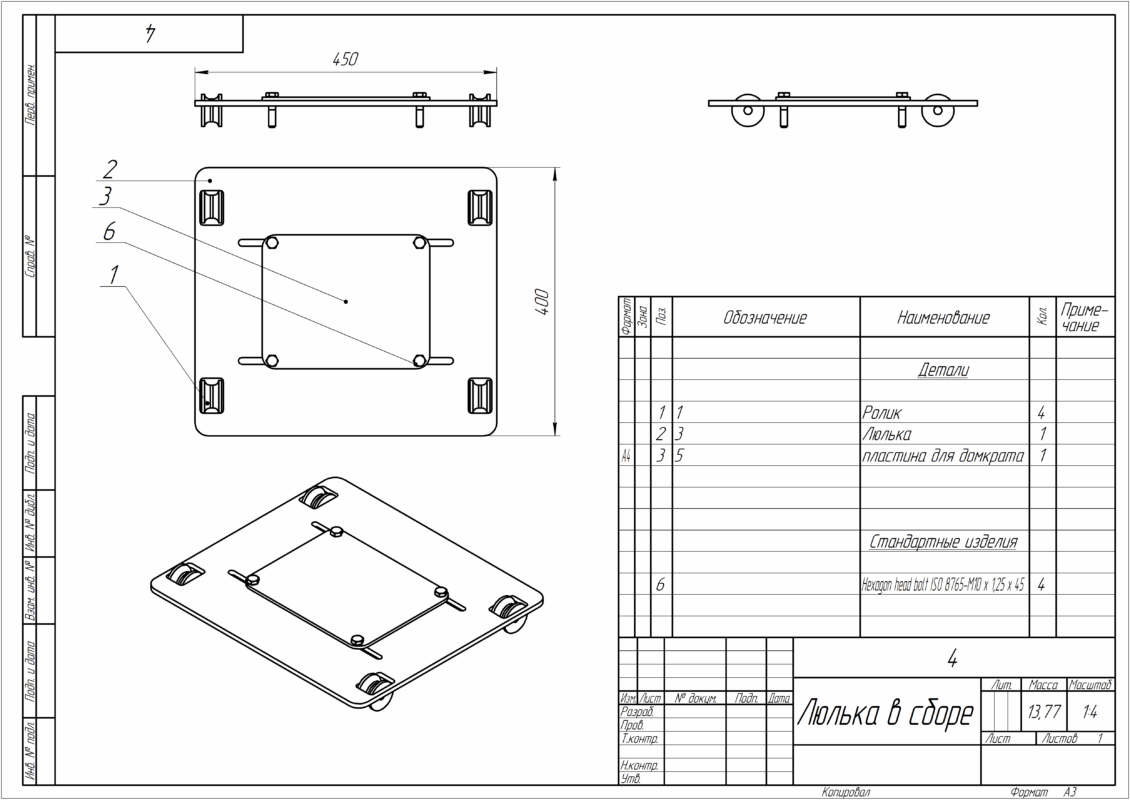

Люлька в сборе
- Люлька _ 3.cdw
- Люлька _ 3.png
- Люлька в сборе _ 4.a3d
- Люлька в сборе _ 4.cdw
- Люлька в сборе _ 4.png
- Люлька.dxf
- Люлька_3.m3d
- пластина для домкрата _ 5.cdw
- пластина для домкрата _ 5.m3d
- пластина для домкрата _ 5.png
- пластина для домкрата.dxf
- Пластина под ролики _ 6.cdw
- Пластина под ролики _ 6.png
- Пластина под роликии.dxf
- Ролик _ 1.cdw
- Ролик _ 1.m3d
- Ролик _ 1.png
Перемычки
- Ножка _ 640мм.cdw
- Ножка _ 640мм.igs
- Ножка _ 640мм.m3d
- Ножка _ 640мм.png
- Ножка _ 650мм.a3d
- Ножка _ 650мм.cdw
- Ножка _ 650мм.png

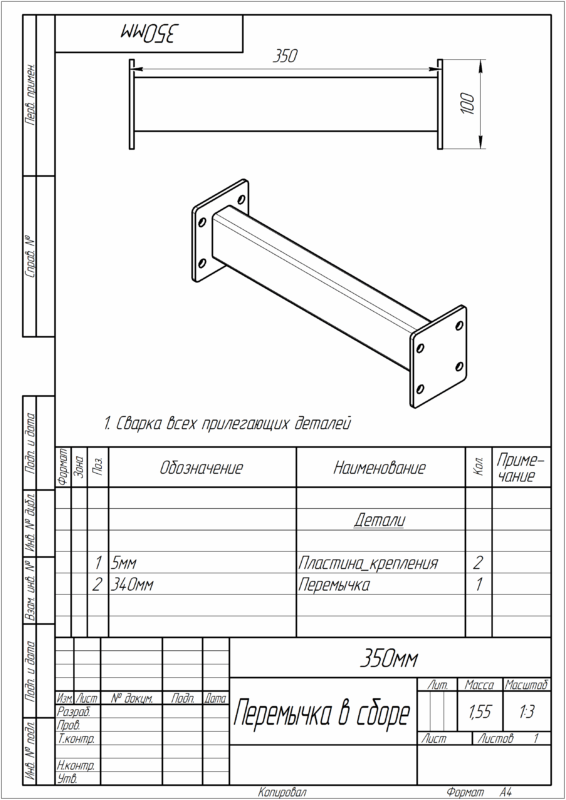

- Перемычка _ 340мм.cdw
- Перемычка _ 340мм.igs
- Перемычка _ 340мм.m3d
- Перемычка _ 340мм.png
- перемычка _ 8.cdw
- перемычка _ 8.frw
- перемычка _ 8.m3d
- перемычка _ 8.png
- Перемычка в сборе _ 350мм.a3d
- Перемычка в сборе _ 350мм.cdw
- Перемычка в сборе _ 350мм.png
- перемычка_8.dxf
- Пластина крепления ножки.dxf
- Пластина крепления перемычки.dxf
- Пластина_креплен ия _ 5мм.cdw
- Пластина_креплен ия _ 5мм.png
- Пластина_креплен ия_ножки _ 5мм.cdw
- Пластина_креплен ия_ножки _ 5мм.png
- Пластина_крепления _ 5мм.m3d
- Пластина_крепления_ножки _ 5мм.m3d
кусок арматуры.m3d
Пластина под вращатель _ 2.cdw
Пластина под вращатель _ 2.png
Пластина под вращатель.dxf
Пластина под вращатель_2.m3d
Пластина под ролики _ 6.m3d
Пластина под ролики _ 6.png

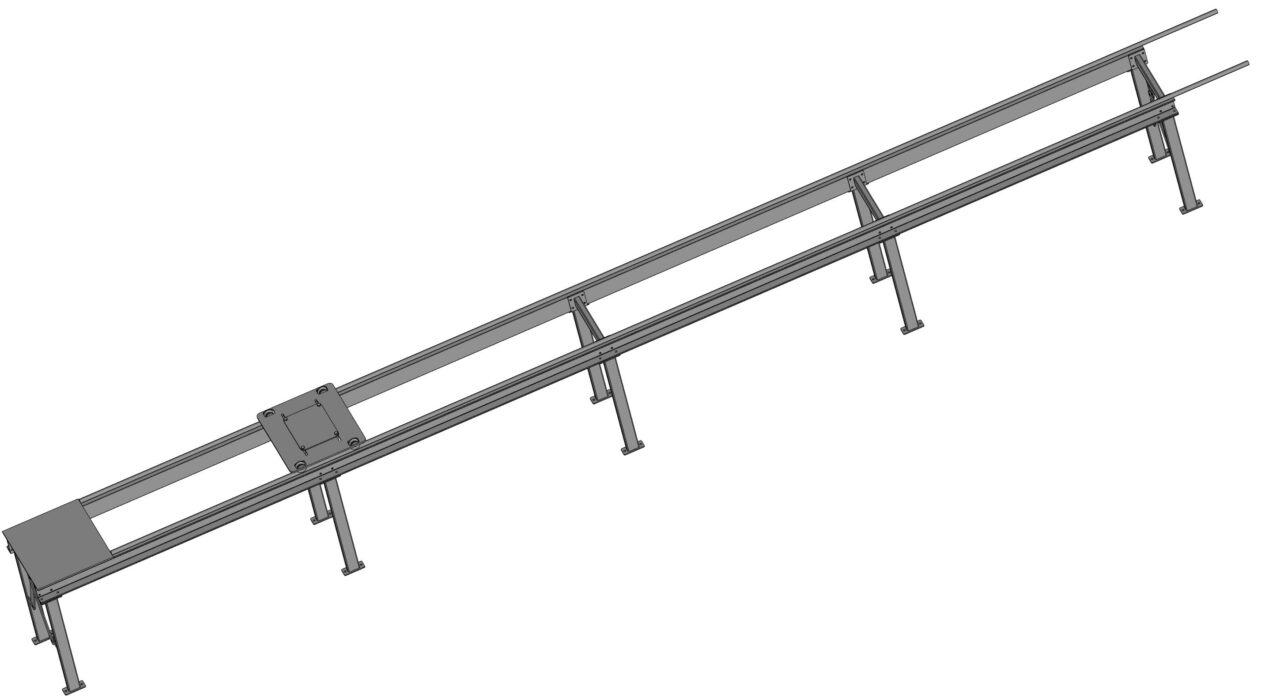

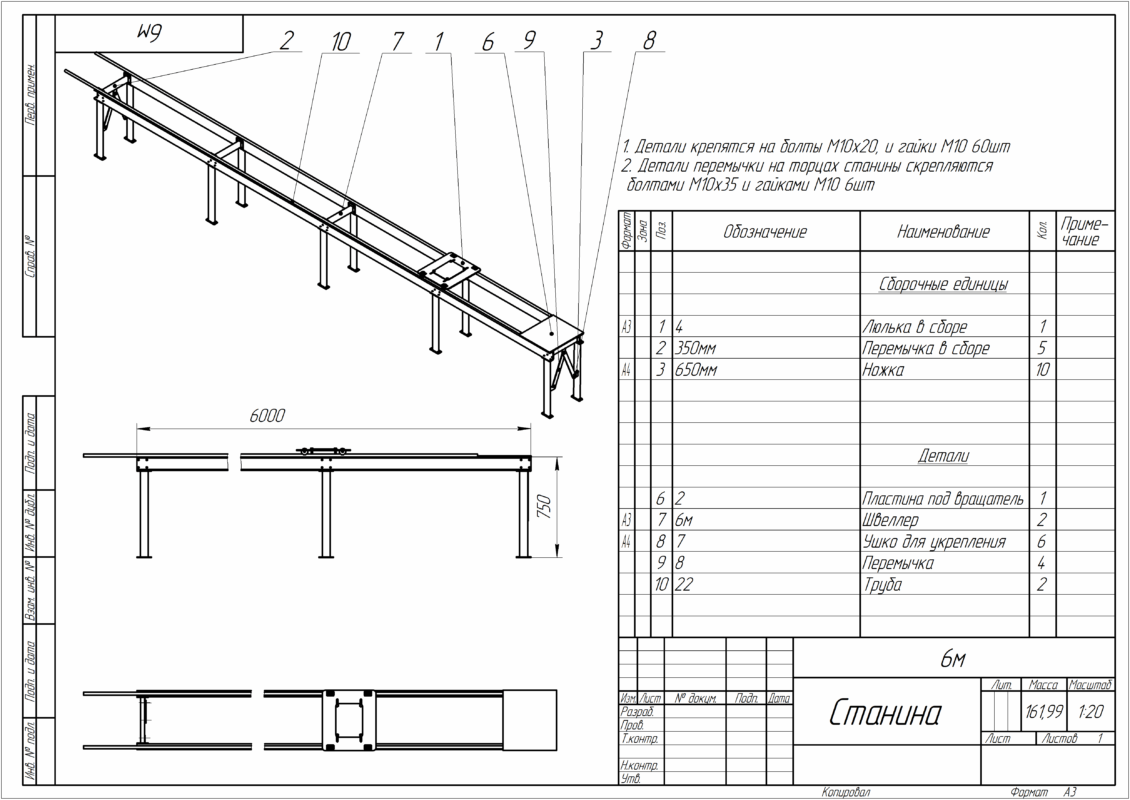

Станина _ 6м.a3d
